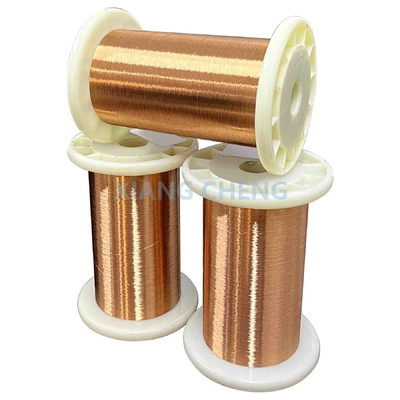

6J12/6J12P/6J12X alambre de alta resistencia de precisión para aplicaciones mecánicas

6J12/6J12P/6J12X alambre de alta resistencia de precisión para aplicaciones mecánicas

MOQ: 5 kilos
Standard Packaging: Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera.
Delivery Period: 3 días
Forma De Pago: T/T, D/P
Supply Capacity: 30 toneladas por día
Información detallada
Lugar de origen
China.
Nombre de la marca
Senphus
Certificación
ISO9001
Número de modelo
Se aplicará el procedimiento siguiente:
Lugar de origen:
Jiangsu, China
El tipo:
Las demás sustancias
Aplicación:
Los elementos de resistencia y las resistencias de derivación de los instrumentos de precisión
El color:
Amarillo latón
Nombre del producto:
6J12 alambre de manganeso
Resistividad por volumen (μΩ·m):
0.47 ± 0.03
Temperatura de aplicación:
5~45
Coeficiente resistencia-temperatura (β × 10-6 °C-1):
- 0,7 ~ 0
Tasa de EMF térmico para el cobre:
1
Resaltar:

6J12 Cables de resistencia de precisión

,

Cables de resistencia de alta resistencia de precisión

,

Aplicaciones mecánicas Cables de resistencia de precisión

Descripción de producto

6J12/6J12P/6J12X alambre de alta resistencia de precisión para aplicaciones mecánicas



ElLos demás:es un material tipo manganina compuesto principalmente de cobre (Cu), níquel (Ni) y manganeso (Mn). Está diseñado para aplicaciones eléctricas de precisión que requieren una estabilidad y fiabilidad excepcionales.Esta aleación es notable por su alta resistividad eléctrica, baja fuerza electromotriz térmica (EMF) y mínimo coeficiente de resistencia a temperatura (TCR),garantizar un rendimiento constante en un amplio rango de temperaturas.



El alambre de aleación 6J12 combina una excelente estabilidad eléctrica, resistencia mecánica y rentabilidad.lo que lo convierte en una opción confiable para la industriaEl alumbrado de alta precisión es un alumbrado de alta precisión que combina una excelente estabilidad eléctrica, resistencia mecánica y rentabilidad.lo que lo convierte en una opción confiable para la industria, usos eléctricos científicos y de precisión.



Composición química



Nombre El tipo Composición química principal en %
Cu En ¿ Qué? Sí, sí.
Las demás sustancias 6J12 Descanso 11 ~ 13 2 ~ 3 /
F1 Manganina 6J8 Descanso Entre 8 y 10 / 1 ~ 2
F2 Manganina 6J13 Descanso 11 ~ 13 2 ~ 5 /





Resistividad por volumen de cables, láminas y cintas



Nombre El tipo Resistividad por volumen (μΩ·m)
Las demás sustancias 6J12 0.47 ± 0.03
F1 Manganina 6J8 0.35 ± 0.05
F2 Manganina 6J13 0.44 ± 0.04





Coeficiente medio de resistencia-temperatura de Constantan



Nombre Temperatura de aplicación Temperatura de ensayo Coeficiente resistencia-temperatura Coeficiente medio de resistencia a la temperatura
A × 10-6 años°C- ¿Qué es? β × 10-6 años°C- ¿Qué es? α×10-6 °C-1
Los demás, de polietileno o de polietileno Nivel 1 Entre 5 y 45 10, 20, 40 -3 ~ + 5 - 0,7 ~ 0 /
Nivel 2 -5 ~ +10
Nivel 3 -10 ~ +5
F1 alambre de manganeso, hoja 10 ~ 80 10, 20, 40 -5 ~ +10 -0,25 ~ 0 /
F2 alambre de manganeso, hoja 10 ~ 80 0 ~ + 40 - 0,7 ~ 1 /





Tasa de alargamiento



¿Qué es eso? La velocidad de alargamiento (Lo=200 mm), %
0.05 6
> 0,05 ~ 0.10 8
> 0,10 ~ 0.50 12
> 0 años50 15





Tasa de EMF térmico para el cobre



Nombre El tipo Temperatura Tasa media de EMF térmico para el cobre
Las demás sustancias 6J12 0 ~ 100 1
F1 Manganina 6J8 0 ~ 100 2
F2 Manganina 6J13 0 ~ 100 3
Nota: La tasa de EMC térmico para el cobre es el valor absoluto





Peso neto por bobina



Diámetro (mm) Peso neto (g) Diámetro (mm) Peso neto (g)
0.02 ~ 0.025 5 > 0,28 ~ 0.45 300
> 0,025 ~ 0.03 10 > 0,45 ~ 0.63 400
> 0,03 ~ 0.04 15 > 0,63 ~ 0.75 700
> 0,04 ~ 0.06 30 > 0,75 ~ 1.18 1200
> 0,06 ~ 0.08 60 > 1,18 ~ 2.50 2000
> 0,08 ~ 0.15 80 > 2,50 ~ 3.00 3000
> 0,15 ~ 0.28 150





Manganina ((6J12) Datos técnicos de los cables



Es el dia. Superficie de la sección transversal (mm2) Peso/metro (g/m) Resistencia/méter a 20°C (Ω/m) Es el dia. Superficie de la sección transversal (mm2) Peso/metro (g/m) Resistencia/méter a 20°C (Ω/m)
0.020 0.000314 0.00265 1346 a 1646 0.224 0.03941 0.3326 11.2-12. ¿Qué quieres decir?6
0.022 0.000318 0.00321 1113 a 1360 0.250 0.04909 0.414 9.00 a 10.15
0.025 0.000491 0.00414 862 a 1053 0.280 0.06158 0.5197 7.17-8.09
0.028 0.000616 0.0052 687 a 840 0.315 0.07793 0.6577 5.73-6. ¿Qué quieres decir?33
0.032 0.000804 0.00679 583 a 631 0.355 0.9898 0.8354 4.51-4. ¿Qué quieres decir?99
0.036 0.001018 0.00859 452 a 499 0.400 0.1257 1.061 3.55-3. ¿Qué quieres decir?93
0.040 0.001257 0.01061 344 a 404 0.450 0.159 1.342 2.81 y 3.10
0.045 0.001509 0.01342 272-319 0.500 0.1963 1.657 2.27 y 2.51
0.050 0.001963 0.01657 220 a 259 0.560 0.2463 2.08 1.83-1.98
0.056 0.002463 0.02079 176 a 206 años 0.630 0.3117 2.63 1.45 y uno.57
0.063 0.003117 0.02631 Las demás: 0.710 0.3959 3.34 1.14 y 1.23
0.071 0.003959 0.03341 109-128 0.750 0.4418 3.73 1.02-1. ¿Qué quieres decir?11
0.080 0.005027 0.04243 86.0-101. ¿Qué quieres decir?0 0.800 0.5027 4.24 0.898-0. ¿Qué quieres decir?972
0.090 0.006362 0.0537 68.0-79. ¿Qué quieres decir?80 0.850 0.5674 4.79 0.795-0. ¿Qué quieres decir?861
0.100 0.007854 0.0663 55.1-64. ¿Qué quieres decir?6 0.900 0.6362 5.37 0.709-0. ¿Qué quieres decir?768
0.112 0.009852 0.08315 44.4-51. ¿Qué quieres decir?0 0.950 0.7088 5.98 0.637-0. ¿Qué quieres decir?690
0.125 0.01227 0.1036 35.6-41.0 1.000 0.7854 6.63 0.574-0. ¿Qué quieres decir?622
0.140 0.01539 0.1299 28.4-32. ¿Qué quieres?7 1.060 0.8825 7.45 0.511-0. ¿Qué quieres decir?554
0.150 0.01767 0.1491 24.7-28. ¿Qué quieres decir?5 1.120 0.9852 8.32 0.458-0. ¿Qué quieres decir?496
0.160 0.02011 0.1697 21.7-25. ¿Qué quieres decir?0 1.180 1.094 9.23 0.413-0. ¿Qué quieres decir?447
0.170 0.02270 0.1916 19.3-22.2 1.250 1.227 10.36 0.368-0. ¿Qué quieres decir?398
0.180 0.02545 0.2148 17.2-19. ¿Qué quieres decir?8 1.320 1.368 11.55 0.330-0.357
0.190 0.02835 0.239 15.4-17 por ciento.7 1.400 1.539 12.99 0.293-0. ¿Qué quieres decir?318
0.200 0.03142 0.2652 14.1-15. ¿Qué quieres?9 1.500 1.767 14.91 0.255 a 0.277
0.212 0.03530 0.2979 12.5 a 14.1 1.600 2.011 16.97 0.224-0. ¿Qué quieres decir?243





Cuadro de datos de alambre de Constantan y Manganin



¿Qué es eso? Valor nominal del área seccional (mm)2) Resistencia por metro (Ω/m)
6J12X 6J8X 6J13X 6J40X

Valor nominal

(mm)

Las normas de seguridad Valor nominal (Ω/m) Las normas de seguridad Valor nominal (Ω/m) Las normas de seguridad Valor nominal (Ω/m) Las normas de seguridad Valor nominal (Ω/m) Las normas de seguridad
0.020 ± 0002 0.000314 1496 ± 10%         1528 ± 10%
0.022 0.000380 1236 1263
0.025 0.000491 957 978
0.028 0.000616 763 780
0.032 ± 0003 0.000804 584 ± 8%   ± 8%   ± 8% 597 ± 8%
0.036 0.001018 462 472
0.040 0.001257 374 382
0.045 0.001590 296 302
0.050 0.001963 239 244
0.056 0.002463 191 195
0.063 0.003117 151 154
0.071 0.003959 119 121
0.080 0.005027 93.5 69.6 87.5 95.5
0.090 0.006362 73.9 55.0 69.2 75.5
0.100 0.007854 59.8 44.6 56.0 61.1
0.112 ± 0005 0.009852 47.7 ± 7% 35.5 ± 7% 44.7 ± 7% 48.7 ± 7%
0.125 0.01227 38.3 28.5 35.9 39.1
0.140 0.01539 30.5 22.7 28.6 31.2
0.160 0.02011 23.4 17.4 21.9 23.9
0.180 0.02545 18.5 13.8 17.3 18.9
0.200 ± 0005 0.03142 15.0 ± 6% 11.1 ± 6% 14.0 ± 6% 15.3 ± 6%
0.224 0.03941 11.9 8.88 11.2 12.2
0.250 0.04909 9.57 7.13 8.96 9.78
0.280 0.06158 7.63 5.68 7.15 7.80
0.315 ± 0010 0.007793 6.03 ± 5 por ciento 4.49 ± 5 por ciento 5.65 ± 5 por ciento 6.16 ± 5 por ciento
0.355 0.09898 4.75 3.54 4.45 4.85
0.400 0.1257 3.74 2.79 3.50 3.82
0.450 0.1590 2.96 2.20 2.77 3.02
0.500 ± 0015 0.1963 2.39 ± 4% 1.78 ± 4% 2.24 ± 4% 2.44 ± 4%
0.560 0.2463 1.91 1.42 1.79 1.95
0.630 0.3117 1.51 1.12 1.41 1.51
0.710 0.3959 1.19 0.884 1.11 1.21
0.750 0.4418 1.06 0.792 1.00 1.09
0.800 0.5027 0.935 0.696 0.875 0.955
0.850 0.5674 0.828 0.617 0.775 0.846
0.900 0.6362 0.739 0.550 0.692 0.755
0.950 0.7088 0.663 0.494 0.621 0.677
1.000 0.7854 0.598 0.446 0.560 0.611
1.060 ± 0020 0.8852 0.533 ± 4% 0.397 ± 4% 0.499 ± 4% 0.544 ± 4%
1.120 0.9852 0.477 0.355 0.447 0.487
1.180 1.094 0.430 0.320 0.402 0.439
1.250 1.227 0.383 0.285 0.359 0.391
1.320 1.368 0.343 0.256 0.322 0.351
1.400 1.539 0.305 0.227 0.286 0.312
1.500 1.767 0.266 0.198 0.249 0.272
1.600 2.011 0.234 0.174 0.219 0.239
1.700 ± 0025 2.270 0.207 ± 4% 0.154 ± 4% 0.194 ± 4% 0.211 ± 4%
1.800 2.545 0.185 0.138 0.173 0.189
1.900 2.835 0.166 0.123 0.155 0.169
2.000 3.142 0.15 0.111 0.140 0.153
2.120 3.530 0.133 0.0992 0.125 0.136
2.240 ± 0030 3.941 0.119 ± 4% 0.0888 ± 4% 0.112 ± 4% 0.122 ± 4%
2.360 4.374 0.107 0.0800 0.101 0.110
2.500 4.909 0.0957 0.0713 0.0896 0.0978
2.650 5.515 0.0852 0.0635 0.0798 0.0870
2.800 6.158 0.0763 0.0568 0.0715 0.0780
3.000 7.069 0.0665 0.0495 0.0622 0.0679
3.150 ± 0035 7.793 0.0603 ± 4% 0.0449 ± 4% 0.0565 ± 4% 0.0616 ± 4%
3.350 8.814 0.0533 0.0397 0.0499 0.0545
3.550 9.898 0.0475 0.0354 0.0445 0.0485
3.750 11.04 0.0426 0.0317 0.0398 0.0435
4.000 12.57 0.0374 0.0279 0.0350 0.0382
4.250 14.19 0.0331 0.0247 0.0310 0.0338
4.500 15.90 0.0296 0.0220 0.0277 0.0302
4.750 ± 0040 17.72 0.0265 ± 4% 0.0198 ± 4% 0.0248 ± 4% 0.0271 ± 4%
5.000 19.63 0.0239 0.0178 0.0224 0.0244
5.300 ± 0050 22.06 0.0213 ± 4% 0.0159 ± 4% 0.0199 ± 4% 0.0218 ± 4%
5.600 24.63 0.0191 0.0142 0.0179 0.0195
6.000 ± 0060 28.27 0.0166 ± 4% 0.0124 ± 4% 0.0156 ± 4% 0.017 ± 4%
6.300 31.17 0.0151 0.0112 0.0141 0.0154





Tamaño de la hoja



El espesor ((mm) Las normas de seguridad Ancho (mm) Las normas de seguridad
0.1 ± 0010 50
75
100
Ancho < 100 mm, ± 1
ancho ≥ 100 mm, ± 1.5
0.112
0.125
0.140
0.160
0.180 ±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400 ± 0020 50
75
100
125
150
175
0.450
0.500
0.560 Se aplicará el método de ensayo.030
0.630
0.710
0.800 ± 0030
0.900
1.000 ± 0040
1.120
1.250
1.400 ± 0050
1.600
1.800 ± 0060
2.000





Cuadro de tiras de manganeso, área de la sección transversal ((mm2)



Ancho (mm)


El espesor ((mm)
6.3 8.0 10.0 12.5 16.0 20.0 25.0 31.5 40.0
± 03 ± 03 ± 03 ± 04 ± 04 ± 05 ± 05 ± 06 ± 07
0.180 ± 0010 1.066
0.200 1.184
0.224 1.327 1.684
0.250 +0 en el segundo.01
- No hay nada.02
1.481 1.880 2.450
0.280 1.658 2.106 2.744
0.315 1.865 2.369 3.087 3.859
0.355 2.102 2.670 3.479 4.349
0.400 ± 0020 2.369 3.008 3.920 4.900 6.272
0.450 2.665 3.384 4.410 5.513 7.056 8.820 11.03
0.500 2.961 3.760 4.900 6.125 7.840 9.800 12.25
0.560 +0 en el segundo.020
- No hay nada.030
3.316 4.211 5.488 6.860 8.781 10.98 13.72
0.630 3.731 4.738 6.174 7.718 9.878 12.35 15.44
0.710 4.205 5.339 6.958 8.698 11.13 13.92 17.40
0.800 ± 0030 4.738 6.016 7.840 9.800 12.54 15.68 19.60 24.70 31.36
0.900 5.33 6.768 8.820 11.03 14.11 17.64 22.05 27.78 35.28
1.000 ± 0040 5.922 7.520 9.800 12.25 15.68 19.60 24.50 30.87 39.20
1.120 6.633 8.422 10.98 13.72 17.56 21.95 27.44 34.57 43.90
1.250 7.403 9.400 12.25 15.31 19.60 24.50 30.63 38.59 49.00
1.400 ± 0050 8.291 10.53 13.72 17.15 21.95 27.44 34.30 43.22 54.88
1.600 9.475 12.03 15.68 19.60 25.09 31.36 39.20 49.39 62.72
1.800 ± 0060 10.66 13.54 17.64 22.05 28.22 35.28 44.10 55.57 70.56
2.000 11.84 15.04 19.60 24.50 31.36 39.20 49.00 61.74 78.40
Nota: La superficie efectiva de la sección transversal de la cinta es el producto de su ancho y de su grosor multiplicados
el siguiente coeficiente:
Ancho < 10 mm, multiplicado por 0.98;
Ancho ≥ 10 mm, multiplicado por 0.94.



Algunas características clave de 6J12 incluyen:

  • - ¿ Qué?Composición y material- ¿ Qué?:

- ¿ Qué?Las demás aleaciones de níquel-cromo- ¿ Qué?: Compuesto principalmente de níquel y cromo.

- ¿ Qué?Aditivos menores- ¿ Qué?: Contiene pequeñas cantidades de otros elementos para mejorar sus propiedades.

  • - ¿ Qué?Propiedades mecánicas- ¿ Qué?:

- ¿ Qué?Alta resistencia- ¿ Qué?Exhibe una fuerte resistencia a la tracción y al rendimiento.

- ¿ Qué?Buena ductilidad- ¿ Qué?: Se forma fácilmente sin fracturas.

  • - ¿ Qué?Resistencia a la corrosión- ¿ Qué?:

- ¿ Qué?Excelente en ambientes agresivos- ¿ Qué?: Muy resistente a la corrosión en condiciones adversas.

  • - ¿ Qué?Estabilidad térmica- ¿ Qué?:

- ¿ Qué?Estabilidad a altas temperaturas- ¿ Qué?: mantiene sus propiedades a temperaturas elevadas.

  • - ¿ Qué?Conductividad eléctrica- ¿ Qué?:

- ¿ Qué?Niveles moderados- ¿ Qué?: posee una conductividad eléctrica moderada adecuada para aplicaciones específicas.



Aplicaciones:

  • Aeronautica y aeroespacial- ¿ Qué?:Se utiliza en componentes de aeronaves y naves espaciales.
  • - ¿ Qué?Procesamiento químico- ¿ Qué?: Apto para su uso en plantas químicas.
  • - ¿ Qué?Industria eléctrica- ¿ Qué?: Aplicado en conectores y resistencias eléctricas.

6J12/6J12P/6J12X alambre de alta resistencia de precisión para aplicaciones mecánicas 06J12/6J12P/6J12X alambre de alta resistencia de precisión para aplicaciones mecánicas 16J12/6J12P/6J12X alambre de alta resistencia de precisión para aplicaciones mecánicas 26J12/6J12P/6J12X alambre de alta resistencia de precisión para aplicaciones mecánicas 3





Productos recomendados
productos
DETALLES DE LOS PRODUCTOS
6J12/6J12P/6J12X alambre de alta resistencia de precisión para aplicaciones mecánicas
MOQ: 5 kilos
Standard Packaging: Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera.
Delivery Period: 3 días
Forma De Pago: T/T, D/P
Supply Capacity: 30 toneladas por día
Información detallada
Lugar de origen
China.
Nombre de la marca
Senphus
Certificación
ISO9001
Número de modelo
Se aplicará el procedimiento siguiente:
Lugar de origen:
Jiangsu, China
El tipo:
Las demás sustancias
Aplicación:
Los elementos de resistencia y las resistencias de derivación de los instrumentos de precisión
El color:
Amarillo latón
Nombre del producto:
6J12 alambre de manganeso
Resistividad por volumen (μΩ·m):
0.47 ± 0.03
Temperatura de aplicación:
5~45
Coeficiente resistencia-temperatura (β × 10-6 °C-1):
- 0,7 ~ 0
Tasa de EMF térmico para el cobre:
1
Cantidad de orden mínima:
5 kilos
Detalles de empaquetado:
Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera.
Tiempo de entrega:
3 días
Condiciones de pago:
T/T, D/P
Capacidad de la fuente:
30 toneladas por día
Resaltar

6J12 Cables de resistencia de precisión

,

Cables de resistencia de alta resistencia de precisión

,

Aplicaciones mecánicas Cables de resistencia de precisión

Descripción de producto

6J12/6J12P/6J12X alambre de alta resistencia de precisión para aplicaciones mecánicas



ElLos demás:es un material tipo manganina compuesto principalmente de cobre (Cu), níquel (Ni) y manganeso (Mn). Está diseñado para aplicaciones eléctricas de precisión que requieren una estabilidad y fiabilidad excepcionales.Esta aleación es notable por su alta resistividad eléctrica, baja fuerza electromotriz térmica (EMF) y mínimo coeficiente de resistencia a temperatura (TCR),garantizar un rendimiento constante en un amplio rango de temperaturas.



El alambre de aleación 6J12 combina una excelente estabilidad eléctrica, resistencia mecánica y rentabilidad.lo que lo convierte en una opción confiable para la industriaEl alumbrado de alta precisión es un alumbrado de alta precisión que combina una excelente estabilidad eléctrica, resistencia mecánica y rentabilidad.lo que lo convierte en una opción confiable para la industria, usos eléctricos científicos y de precisión.



Composición química



Nombre El tipo Composición química principal en %
Cu En ¿ Qué? Sí, sí.
Las demás sustancias 6J12 Descanso 11 ~ 13 2 ~ 3 /
F1 Manganina 6J8 Descanso Entre 8 y 10 / 1 ~ 2
F2 Manganina 6J13 Descanso 11 ~ 13 2 ~ 5 /





Resistividad por volumen de cables, láminas y cintas



Nombre El tipo Resistividad por volumen (μΩ·m)
Las demás sustancias 6J12 0.47 ± 0.03
F1 Manganina 6J8 0.35 ± 0.05
F2 Manganina 6J13 0.44 ± 0.04





Coeficiente medio de resistencia-temperatura de Constantan



Nombre Temperatura de aplicación Temperatura de ensayo Coeficiente resistencia-temperatura Coeficiente medio de resistencia a la temperatura
A × 10-6 años°C- ¿Qué es? β × 10-6 años°C- ¿Qué es? α×10-6 °C-1
Los demás, de polietileno o de polietileno Nivel 1 Entre 5 y 45 10, 20, 40 -3 ~ + 5 - 0,7 ~ 0 /
Nivel 2 -5 ~ +10
Nivel 3 -10 ~ +5
F1 alambre de manganeso, hoja 10 ~ 80 10, 20, 40 -5 ~ +10 -0,25 ~ 0 /
F2 alambre de manganeso, hoja 10 ~ 80 0 ~ + 40 - 0,7 ~ 1 /





Tasa de alargamiento



¿Qué es eso? La velocidad de alargamiento (Lo=200 mm), %
0.05 6
> 0,05 ~ 0.10 8
> 0,10 ~ 0.50 12
> 0 años50 15





Tasa de EMF térmico para el cobre



Nombre El tipo Temperatura Tasa media de EMF térmico para el cobre
Las demás sustancias 6J12 0 ~ 100 1
F1 Manganina 6J8 0 ~ 100 2
F2 Manganina 6J13 0 ~ 100 3
Nota: La tasa de EMC térmico para el cobre es el valor absoluto





Peso neto por bobina



Diámetro (mm) Peso neto (g) Diámetro (mm) Peso neto (g)
0.02 ~ 0.025 5 > 0,28 ~ 0.45 300
> 0,025 ~ 0.03 10 > 0,45 ~ 0.63 400
> 0,03 ~ 0.04 15 > 0,63 ~ 0.75 700
> 0,04 ~ 0.06 30 > 0,75 ~ 1.18 1200
> 0,06 ~ 0.08 60 > 1,18 ~ 2.50 2000
> 0,08 ~ 0.15 80 > 2,50 ~ 3.00 3000
> 0,15 ~ 0.28 150





Manganina ((6J12) Datos técnicos de los cables



Es el dia. Superficie de la sección transversal (mm2) Peso/metro (g/m) Resistencia/méter a 20°C (Ω/m) Es el dia. Superficie de la sección transversal (mm2) Peso/metro (g/m) Resistencia/méter a 20°C (Ω/m)
0.020 0.000314 0.00265 1346 a 1646 0.224 0.03941 0.3326 11.2-12. ¿Qué quieres decir?6
0.022 0.000318 0.00321 1113 a 1360 0.250 0.04909 0.414 9.00 a 10.15
0.025 0.000491 0.00414 862 a 1053 0.280 0.06158 0.5197 7.17-8.09
0.028 0.000616 0.0052 687 a 840 0.315 0.07793 0.6577 5.73-6. ¿Qué quieres decir?33
0.032 0.000804 0.00679 583 a 631 0.355 0.9898 0.8354 4.51-4. ¿Qué quieres decir?99
0.036 0.001018 0.00859 452 a 499 0.400 0.1257 1.061 3.55-3. ¿Qué quieres decir?93
0.040 0.001257 0.01061 344 a 404 0.450 0.159 1.342 2.81 y 3.10
0.045 0.001509 0.01342 272-319 0.500 0.1963 1.657 2.27 y 2.51
0.050 0.001963 0.01657 220 a 259 0.560 0.2463 2.08 1.83-1.98
0.056 0.002463 0.02079 176 a 206 años 0.630 0.3117 2.63 1.45 y uno.57
0.063 0.003117 0.02631 Las demás: 0.710 0.3959 3.34 1.14 y 1.23
0.071 0.003959 0.03341 109-128 0.750 0.4418 3.73 1.02-1. ¿Qué quieres decir?11
0.080 0.005027 0.04243 86.0-101. ¿Qué quieres decir?0 0.800 0.5027 4.24 0.898-0. ¿Qué quieres decir?972
0.090 0.006362 0.0537 68.0-79. ¿Qué quieres decir?80 0.850 0.5674 4.79 0.795-0. ¿Qué quieres decir?861
0.100 0.007854 0.0663 55.1-64. ¿Qué quieres decir?6 0.900 0.6362 5.37 0.709-0. ¿Qué quieres decir?768
0.112 0.009852 0.08315 44.4-51. ¿Qué quieres decir?0 0.950 0.7088 5.98 0.637-0. ¿Qué quieres decir?690
0.125 0.01227 0.1036 35.6-41.0 1.000 0.7854 6.63 0.574-0. ¿Qué quieres decir?622
0.140 0.01539 0.1299 28.4-32. ¿Qué quieres?7 1.060 0.8825 7.45 0.511-0. ¿Qué quieres decir?554
0.150 0.01767 0.1491 24.7-28. ¿Qué quieres decir?5 1.120 0.9852 8.32 0.458-0. ¿Qué quieres decir?496
0.160 0.02011 0.1697 21.7-25. ¿Qué quieres decir?0 1.180 1.094 9.23 0.413-0. ¿Qué quieres decir?447
0.170 0.02270 0.1916 19.3-22.2 1.250 1.227 10.36 0.368-0. ¿Qué quieres decir?398
0.180 0.02545 0.2148 17.2-19. ¿Qué quieres decir?8 1.320 1.368 11.55 0.330-0.357
0.190 0.02835 0.239 15.4-17 por ciento.7 1.400 1.539 12.99 0.293-0. ¿Qué quieres decir?318
0.200 0.03142 0.2652 14.1-15. ¿Qué quieres?9 1.500 1.767 14.91 0.255 a 0.277
0.212 0.03530 0.2979 12.5 a 14.1 1.600 2.011 16.97 0.224-0. ¿Qué quieres decir?243





Cuadro de datos de alambre de Constantan y Manganin



¿Qué es eso? Valor nominal del área seccional (mm)2) Resistencia por metro (Ω/m)
6J12X 6J8X 6J13X 6J40X

Valor nominal

(mm)

Las normas de seguridad Valor nominal (Ω/m) Las normas de seguridad Valor nominal (Ω/m) Las normas de seguridad Valor nominal (Ω/m) Las normas de seguridad Valor nominal (Ω/m) Las normas de seguridad
0.020 ± 0002 0.000314 1496 ± 10%         1528 ± 10%
0.022 0.000380 1236 1263
0.025 0.000491 957 978
0.028 0.000616 763 780
0.032 ± 0003 0.000804 584 ± 8%   ± 8%   ± 8% 597 ± 8%
0.036 0.001018 462 472
0.040 0.001257 374 382
0.045 0.001590 296 302
0.050 0.001963 239 244
0.056 0.002463 191 195
0.063 0.003117 151 154
0.071 0.003959 119 121
0.080 0.005027 93.5 69.6 87.5 95.5
0.090 0.006362 73.9 55.0 69.2 75.5
0.100 0.007854 59.8 44.6 56.0 61.1
0.112 ± 0005 0.009852 47.7 ± 7% 35.5 ± 7% 44.7 ± 7% 48.7 ± 7%
0.125 0.01227 38.3 28.5 35.9 39.1
0.140 0.01539 30.5 22.7 28.6 31.2
0.160 0.02011 23.4 17.4 21.9 23.9
0.180 0.02545 18.5 13.8 17.3 18.9
0.200 ± 0005 0.03142 15.0 ± 6% 11.1 ± 6% 14.0 ± 6% 15.3 ± 6%
0.224 0.03941 11.9 8.88 11.2 12.2
0.250 0.04909 9.57 7.13 8.96 9.78
0.280 0.06158 7.63 5.68 7.15 7.80
0.315 ± 0010 0.007793 6.03 ± 5 por ciento 4.49 ± 5 por ciento 5.65 ± 5 por ciento 6.16 ± 5 por ciento
0.355 0.09898 4.75 3.54 4.45 4.85
0.400 0.1257 3.74 2.79 3.50 3.82
0.450 0.1590 2.96 2.20 2.77 3.02
0.500 ± 0015 0.1963 2.39 ± 4% 1.78 ± 4% 2.24 ± 4% 2.44 ± 4%
0.560 0.2463 1.91 1.42 1.79 1.95
0.630 0.3117 1.51 1.12 1.41 1.51
0.710 0.3959 1.19 0.884 1.11 1.21
0.750 0.4418 1.06 0.792 1.00 1.09
0.800 0.5027 0.935 0.696 0.875 0.955
0.850 0.5674 0.828 0.617 0.775 0.846
0.900 0.6362 0.739 0.550 0.692 0.755
0.950 0.7088 0.663 0.494 0.621 0.677
1.000 0.7854 0.598 0.446 0.560 0.611
1.060 ± 0020 0.8852 0.533 ± 4% 0.397 ± 4% 0.499 ± 4% 0.544 ± 4%
1.120 0.9852 0.477 0.355 0.447 0.487
1.180 1.094 0.430 0.320 0.402 0.439
1.250 1.227 0.383 0.285 0.359 0.391
1.320 1.368 0.343 0.256 0.322 0.351
1.400 1.539 0.305 0.227 0.286 0.312
1.500 1.767 0.266 0.198 0.249 0.272
1.600 2.011 0.234 0.174 0.219 0.239
1.700 ± 0025 2.270 0.207 ± 4% 0.154 ± 4% 0.194 ± 4% 0.211 ± 4%
1.800 2.545 0.185 0.138 0.173 0.189
1.900 2.835 0.166 0.123 0.155 0.169
2.000 3.142 0.15 0.111 0.140 0.153
2.120 3.530 0.133 0.0992 0.125 0.136
2.240 ± 0030 3.941 0.119 ± 4% 0.0888 ± 4% 0.112 ± 4% 0.122 ± 4%
2.360 4.374 0.107 0.0800 0.101 0.110
2.500 4.909 0.0957 0.0713 0.0896 0.0978
2.650 5.515 0.0852 0.0635 0.0798 0.0870
2.800 6.158 0.0763 0.0568 0.0715 0.0780
3.000 7.069 0.0665 0.0495 0.0622 0.0679
3.150 ± 0035 7.793 0.0603 ± 4% 0.0449 ± 4% 0.0565 ± 4% 0.0616 ± 4%
3.350 8.814 0.0533 0.0397 0.0499 0.0545
3.550 9.898 0.0475 0.0354 0.0445 0.0485
3.750 11.04 0.0426 0.0317 0.0398 0.0435
4.000 12.57 0.0374 0.0279 0.0350 0.0382
4.250 14.19 0.0331 0.0247 0.0310 0.0338
4.500 15.90 0.0296 0.0220 0.0277 0.0302
4.750 ± 0040 17.72 0.0265 ± 4% 0.0198 ± 4% 0.0248 ± 4% 0.0271 ± 4%
5.000 19.63 0.0239 0.0178 0.0224 0.0244
5.300 ± 0050 22.06 0.0213 ± 4% 0.0159 ± 4% 0.0199 ± 4% 0.0218 ± 4%
5.600 24.63 0.0191 0.0142 0.0179 0.0195
6.000 ± 0060 28.27 0.0166 ± 4% 0.0124 ± 4% 0.0156 ± 4% 0.017 ± 4%
6.300 31.17 0.0151 0.0112 0.0141 0.0154





Tamaño de la hoja



El espesor ((mm) Las normas de seguridad Ancho (mm) Las normas de seguridad
0.1 ± 0010 50
75
100
Ancho < 100 mm, ± 1
ancho ≥ 100 mm, ± 1.5
0.112
0.125
0.140
0.160
0.180 ±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400 ± 0020 50
75
100
125
150
175
0.450
0.500
0.560 Se aplicará el método de ensayo.030
0.630
0.710
0.800 ± 0030
0.900
1.000 ± 0040
1.120
1.250
1.400 ± 0050
1.600
1.800 ± 0060
2.000





Cuadro de tiras de manganeso, área de la sección transversal ((mm2)



Ancho (mm)


El espesor ((mm)
6.3 8.0 10.0 12.5 16.0 20.0 25.0 31.5 40.0
± 03 ± 03 ± 03 ± 04 ± 04 ± 05 ± 05 ± 06 ± 07
0.180 ± 0010 1.066
0.200 1.184
0.224 1.327 1.684
0.250 +0 en el segundo.01
- No hay nada.02
1.481 1.880 2.450
0.280 1.658 2.106 2.744
0.315 1.865 2.369 3.087 3.859
0.355 2.102 2.670 3.479 4.349
0.400 ± 0020 2.369 3.008 3.920 4.900 6.272
0.450 2.665 3.384 4.410 5.513 7.056 8.820 11.03
0.500 2.961 3.760 4.900 6.125 7.840 9.800 12.25
0.560 +0 en el segundo.020
- No hay nada.030
3.316 4.211 5.488 6.860 8.781 10.98 13.72
0.630 3.731 4.738 6.174 7.718 9.878 12.35 15.44
0.710 4.205 5.339 6.958 8.698 11.13 13.92 17.40
0.800 ± 0030 4.738 6.016 7.840 9.800 12.54 15.68 19.60 24.70 31.36
0.900 5.33 6.768 8.820 11.03 14.11 17.64 22.05 27.78 35.28
1.000 ± 0040 5.922 7.520 9.800 12.25 15.68 19.60 24.50 30.87 39.20
1.120 6.633 8.422 10.98 13.72 17.56 21.95 27.44 34.57 43.90
1.250 7.403 9.400 12.25 15.31 19.60 24.50 30.63 38.59 49.00
1.400 ± 0050 8.291 10.53 13.72 17.15 21.95 27.44 34.30 43.22 54.88
1.600 9.475 12.03 15.68 19.60 25.09 31.36 39.20 49.39 62.72
1.800 ± 0060 10.66 13.54 17.64 22.05 28.22 35.28 44.10 55.57 70.56
2.000 11.84 15.04 19.60 24.50 31.36 39.20 49.00 61.74 78.40
Nota: La superficie efectiva de la sección transversal de la cinta es el producto de su ancho y de su grosor multiplicados
el siguiente coeficiente:
Ancho < 10 mm, multiplicado por 0.98;
Ancho ≥ 10 mm, multiplicado por 0.94.



Algunas características clave de 6J12 incluyen:

  • - ¿ Qué?Composición y material- ¿ Qué?:

- ¿ Qué?Las demás aleaciones de níquel-cromo- ¿ Qué?: Compuesto principalmente de níquel y cromo.

- ¿ Qué?Aditivos menores- ¿ Qué?: Contiene pequeñas cantidades de otros elementos para mejorar sus propiedades.

  • - ¿ Qué?Propiedades mecánicas- ¿ Qué?:

- ¿ Qué?Alta resistencia- ¿ Qué?Exhibe una fuerte resistencia a la tracción y al rendimiento.

- ¿ Qué?Buena ductilidad- ¿ Qué?: Se forma fácilmente sin fracturas.

  • - ¿ Qué?Resistencia a la corrosión- ¿ Qué?:

- ¿ Qué?Excelente en ambientes agresivos- ¿ Qué?: Muy resistente a la corrosión en condiciones adversas.

  • - ¿ Qué?Estabilidad térmica- ¿ Qué?:

- ¿ Qué?Estabilidad a altas temperaturas- ¿ Qué?: mantiene sus propiedades a temperaturas elevadas.

  • - ¿ Qué?Conductividad eléctrica- ¿ Qué?:

- ¿ Qué?Niveles moderados- ¿ Qué?: posee una conductividad eléctrica moderada adecuada para aplicaciones específicas.



Aplicaciones:

  • Aeronautica y aeroespacial- ¿ Qué?:Se utiliza en componentes de aeronaves y naves espaciales.
  • - ¿ Qué?Procesamiento químico- ¿ Qué?: Apto para su uso en plantas químicas.
  • - ¿ Qué?Industria eléctrica- ¿ Qué?: Aplicado en conectores y resistencias eléctricas.

6J12/6J12P/6J12X alambre de alta resistencia de precisión para aplicaciones mecánicas 06J12/6J12P/6J12X alambre de alta resistencia de precisión para aplicaciones mecánicas 16J12/6J12P/6J12X alambre de alta resistencia de precisión para aplicaciones mecánicas 26J12/6J12P/6J12X alambre de alta resistencia de precisión para aplicaciones mecánicas 3
