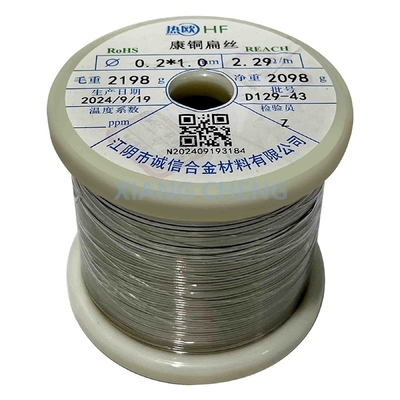

6J40 alambre plano constante alambre de precisión para la fabricación electrónica y la instrumentación científica

6J40 alambre plano constante alambre de precisión para la fabricación electrónica y la instrumentación científica

MOQ: 5 kilos
Precio: --
Standard Packaging: Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera.
Delivery Period: 3 días
Forma De Pago: T/T, D/P
Supply Capacity: 30 toneladas por día
Información detallada
Lugar de origen
China
Nombre de la marca
Senphus
Número de modelo
Las condiciones de los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán
Lugar de origen:
Jiangsu, China
Tipo de producto:
constante
Aplicación:
Resistores y sensores de tensión variables
Color:
Blanco plateado
Certificación:
ISO9001
nombre del producto:
6J40 alambre de Constantan
Deshidratación:
8.9 g/mm
Coefficientes temporales de resistencia:
-40 ~ 40
Max. Trabajo temporal.:
500
Elongado:
≥15
Resistencia a la tracción:
≥390
Resaltar:

Fabricación de electrodomésticos

,

6J40 alambre plano de Constantan

,

Instrumentación científica

Descripción de producto

6J40 alambre plano constante alambre de precisión para la fabricación electrónica e instrumentación científica



El6J40 Cables planos de Constantanes un tipo específico de- ¿ Por qué?(una aleación de cobre y níquel), comúnmente utilizada en aplicaciones de precisión que requierenresistencia eléctrica estable,durabilidad, yresistencia a las variaciones de temperaturaEste alambre se utiliza típicamente en aplicaciones comoLas demás:,Las demás,Medidores de deformación, yelementos de calefacción, entre otros.



El6J40 Cables planos de Constantanes un material versátil conocido por suresistencia eléctrica estable,durabilidad mecánica, yresistencia a la corrosiónEstas características clave lo hacen muy adecuado para aplicaciones de precisión comoLas demás:,Las demás, yelementos de calefacciónsu combinación de propiedades termoeléctricas, coeficiente de baja temperatura,y la durabilidad asegura que es una opción ideal para la alta precisión industrial, aplicaciones científicas y comerciales.



Composición química



Nombre Código Composición principal (%) Densidad
Cu En ¿ Qué? Crónica G/mm2
- ¿ Por qué? 6J40 El baile. 1 ~ 2 39 ~ 41 - ¿Qué quieres decir? 8.9





Propiedades



Nombre Código Resistencia ((20°C) ((μΩm) Temperatura de la resistencia (20°C)-6 años/°C) (0~100°C) CEM térmico frente al cobre (μv/°C) Temperatura de trabajo máxima (°C) Elongado (%) Resistencia a la tracción ((N/mm)2)
- ¿ Por qué? 6J40 0.48 ± 0.03 -40 ~ +40 45 ≤ 500 ≥ 15 años ≥390



Diámetro y tolerancia



Diámetro 0.02 ~ 0.028 0.032 ~ 0.10 0.112 ~ 0.28 0.315 ~ 0.50 0.56 ~ 1.0 1.06 ~ 1.60 1.70 ~ 2.12 2.24 ~ 3.00 3.15 ~ 4.50
Las normas de seguridad ± 0002 ± 0003 ± 0005 ± 0010 ± 0015 ± 0020 ± 0025 ± 0030 ± 0035





Algunas características clave del 6J40 incluyen:

1Resistencia eléctrica estable:

  • - ¿ Por qué?es conocido por suresistencia estableLa temperatura de la atmósfera es muy baja.6J40 alambre planoLa variante ofrece unacoeficiente de resistencia a baja temperatura, lo que significa que su resistencia eléctrica no cambia significativamente con las fluctuaciones de temperatura.
  • Esto lo hace ideal paraaplicaciones de precisióncomo por ejemploSensores de temperatura (termopares)yLas demásdonde el rendimiento constante es crucial.

2.Composición de las aleaciones:

  • El6J40 alambre de Constantánes una aleación de aproximadamente55% de cobreyEl 45% de níquel, que proporciona unacombinación equilibrada de propiedades eléctricasyresistencia mecánicaEsta composición da como resultado un alambre que es muy resistente acorrosiónyel uso, garantizando una fiabilidad a largo plazo en entornos exigentes.

3.Durabilidad y resistencia:

  • 6J40 Cables planos de Constantanes mecánicamentefuerteyde larga duración, lo que hace que sea resistente al desgaste físico.altas temperaturasyel estréshace que sea adecuado para su uso enelementos de calefacción,contactos eléctricos, y otras aplicaciones industriales de alto rendimiento.

4.Alta precisión y exactitud:

  • Debido a suresistencia estableycoeficiente de baja temperatura, el6J40 alambre planoes particularmente útil enmedición de precisiónEn la actualidad, la mayoría de las aplicaciones de este tipo se utilizan en el sector de laLas demás,Medidores de deformación, ycélulas de carga, dondeprecisión y repetibilidadson primordiales.

5.Resistencia a la corrosión:

  • La composición cobre-níquel da6J40 Constantánmuy bienresistencia a la corrosión, lo que lo hace adecuado para su uso en ambientes expuestos a humedad, productos químicos u otras condiciones adversas.en exterioreso bienaplicaciones industrialesdonde el cable pueda estar expuesto a tensiones ambientales.

6.Propiedades no magnéticas:

  • Las aleaciones de Constantan, incluidas las de6J40, sonno magnéticos, lo que los hace ideales para aplicaciones dondeinterferencia magnéticaEn el caso de los pacientes sensibles, por ejemplo,Dispositivos eléctricos,la instrumentación, oambientes magnéticamente sensibles.

7.Propiedades termoeléctricas (termopares):

  • Debido a sus propiedades termoeléctricas,6J40 Constantánse utiliza ampliamente enLas demás:(sensores de temperatura), donde se combina con otros metales comoCromel(níquel-cromo) para formar una unión de medición de la temperatura.Efecto Seebeckgenera un voltaje basado en las diferencias de temperatura entre los metales, que se utiliza para determinar la temperatura.

8.Formabilidad:

  • Elde cable planoForma de6J40 Constantánhace que sea fácilformao bienvientoLa tecnología de la información se ha convertido en una gran variedad de configuraciones para aplicaciones específicas.la ductilidadpermitefácil de manipular, que es beneficioso para su uso en dispositivos de sensores complejos,con una capacidad de transmisión superior a 50 W, yelectrónica de precisión.

9.Rango de temperatura:

  • 6J40 Constantánpuede operar eficazmente a través de unaamplio rango de temperatura, por lo general de-200 °C a 250 °C(o superior, dependiendo de la aplicación específica), por lo que es adecuado tanto paraambientes de baja y alta temperatura.



Aplicaciones:

  • Las demás:: Se utiliza para medir la temperatura en aplicaciones industriales y científicas.
  • Resistencias y tensiónímetros: Común en la electrónica de alta precisión y la instrumentación para mediciones precisas.
  • Elementos de calefacciónTrabaja en:aplicaciones de calefacción por resistenciadonde se necesita una alta resistencia eléctrica para la generación de calor.
  • Celdas de cargaSe utiliza en:sistemas de pesajeyinstrumentos de medición de fuerzas.
  • Componentes eléctricosSe utiliza en:contactos eléctricos,Resistencias de precisión, y otros componentes sensibles que requieren una resistencia estable.



Constantan (6J40) Datos técnicos de los cables



Diámetro Superficie de la sección transversal ((m2) Peso/m (g/m) Resistencia/m a 20°C (Ω/m) Diámetro Superficie de la sección transversal ((m2) Peso/m (g/m) Resistencia/m a 20°C (Ω/m)
0.020 0.000314 0.00279 1375 a 1681 0.224 0.03941 0.350 11.4 a 12.9
0.022 0.000318 0.00337 1136-1389 0.250 0.04909 0.436 9.19 y 10.37
0.025 0.000491 0.00434 880 a 1076 0.280 0.06158 0.5468 7.33-8.26
0.028 0.000616 0.00547 702 a 857 0.315 0.07793 0.6920 5.85-6.47
0.032 0.000804 0.00714 549 a 645 0.355 0.09898 0.8789 4.61-5.09
0.036 0.001018 0.00904 434-509 0.400 0.12570 1.116 3.63-4. ¿Qué quieres decir?01
0.040 0.001257 0.01116 Las demás: 0.450 0.15900 1.412 2.87-3. ¿Qué quieres decir?17
0.045 0.001509 0.01412 278 a 286 0.500 0.19630 1.744 2Es una calibre 32-2.57
0.050 0.001963 0.01744 225-264 0.560 0.24630 2.19 1.87 y 2.03
0.056 0.002463 0.02187 179-210 0.630 0.31170 2.77 1.48 y uno.60
0.063 0.003117 0.02768 142-166 0.710 0.39590 3.52 1.16 y 1.26
0.071 0.003959 0.03516 112-131 0.750 0.44180 3.92 1.04-1.13
0.080 0.005027 0.04464 87.9-103. ¿Qué quieres decir?1 0.800 0.50270 4.46 0.917-0. ¿Qué quieres decir?993
0.090 0.006362 0.05650 69.4-81. ¿Qué quieres decir?5 0.850 0.56740 5.04 0.812-0. ¿Qué quieres decir?880
0.100 0.007854 0.06970 56.2-66. ¿Qué quieres decir?0 0.900 0.63620 5.65 0.724-0. ¿Qué quieres decir?785
0.112 0.009852 0.08749 45.3-52. ¿Qué quieres decir?1 0.950 0.70880 6.29 0.650 a 0.704
0.125 0.012270 0.10900 36.4-41.9 1.000 0.78540 6.97 0.587-0. ¿Qué quieres decir?636
0.140 0.015390 0.13670 29.0-33. ¿Qué quieres decir?4 1.060 0.88250 7.84 0.522-0. ¿Qué quieres decir?566
0.150 0.017670 0.15690 25.3-29.1 1.120 0.98520 8.75 0.468-0. ¿Qué quieres decir?507
0.160 0.020110 0.17850 22.2-25.5 1.180 1.09400 9.71 0.421-0. ¿Qué quieres decir?456
0.170 0.022700 0.20160 19.7-22. ¿Qué quieres decir?6 1.250 1.22700 10.9 0.375-0. ¿Qué quieres decir?407
0.180 0.025450 0.22600 17.5 y 20.2 1.320 1.36800 12.15 0.337-0. ¿Qué quieres decir?365
0.190 0.028350 0.25200 15.7-18. ¿Qué quieres decir?1 1.400 1.53900 13.67 0.299 a 0.324
0.200 0.031420 0.27900 14.46. ¿Qué quieres decir?2 1.500 1.76700 15.69 0.261-0. ¿Qué quieres decir?282
0.212 0.035300 0.31350 12.8-14 años.4 1.600 2.01100 17.86 0.229-0. ¿Qué quieres decir?248



Valor constante de la resistencia de la banda (Ω/m)



Ancho


El grosor
6.3 8.0 10.0 12.5 16.0 20.0 25.0 31.5 40.0
0.180 0.150
0.200 0.405
0.224 0.362 0.2850
0.250 0.324 0.2550 0.196
0.280 0.289 0.2280 0.175
0.315 0.257 0.2030 0.155 0.124
0.355 0.228 0.1800 0.138 0.110
0.400 0.203 0.1600 0.122 0.980 0.0765
0.450 0.180 0.1420 0.109 0.0871 0.0680 0.0544 0.0435
0.500 0.162 0.1280 0.098 0.0784 0.0612 0.0490 0.0392
0.560 0.145 0.1140 0.0875 0.0700 0.0547 0.0437 0.0350
0.630 0.129 0.1010 0.0777 0.0622 0.0486 0.0389 0.0311
0.710 0.114 0.0900 0.0690 0.0552 0.0431 0.0345 0.0276
0.800 0.101 0.0800 0.0612 0.0490 0.0383 0.0306 0.0245 0.0194 0.0153
0.900 0.090 0.0710 0.0544 0.0435 0.0340 0.0272 0.0218 0.0173 0.0136
1.000 0.081 0.0640 0.0490 0.0392 0.0306 0.0245 0.0196 0.0155 0.0122
1.120 0.072 0.0570 0.0437 0.0350 0.0273 0.0219 0.0175 0.0139 0.0109
1.250 0.065 0.0510 0.0392 0.0313 0.0245 0.0196 0.0157 0.0124 0.0098
1.400 0.058 0.0460 0.0350 0.0280 0.0219 0.0175 0.0140 0.0111 0.0088
1.600 0.051 0.0400 0.0306 0.0245 0.0191 0.0153 0.0122 0.0097 0.0077
1.800 0.045 0.0350 0.0272 0.0218 0.0170 0.0136 0.0109 0.0086 0.00680
2.000 0.041 0.0320 0.0245 0.0196 0.0153 0.0122 0.0098 0.0078 0.0061



Mesa de alambre de Constantan&Manganin



¿Qué es eso? Valor nominal del área seccional (mm)2) Resistencia por metro (Ω/m)
6J12X 6J8X 6J13X 6J40X
Valor nominal (en mm) Las normas de seguridad Valor nominal (Ω/m) Las normas de seguridad Valor nominal (Ω/m) Las normas de seguridad Valor nominal (Ω/m) Las normas de seguridad Valor nominal (Ω/m) Las normas de seguridad
0.020 ± 0002 0.000314 1496 ± 10%         1528 ± 10%
0.022 0.000380 1236 1263
0.025 0.000491 957 978
0.028 0.000616 763 780
0.032 ± 0003 0.000804 584 ± 8%   ± 8%   ± 8% 597 ± 8%
0.036 0.001018 462 472
0.040 0.001257 374 382
0.045 0.001590 296 302
0.050 0.001963 239 244
0.056 0.002463 191 195
0.063 0.003117 151 154
0.071 0.003959 119 121
0.080 0.005027 93.5 69.6 87.5 95.5
0.090 0.006362 73.9 55.0 69.2 75.5
0.100 0.007854 59.8 44.6 56.0 61.1
0.112 ± 0005 0.009852 47.7 ± 7% 35.5 ± 7% 44.7 ± 7% 48.7 ± 7%
0.125 0.01227 38.3 28.5 35.9 39.1
0.140 0.01539 30.5 22.7 28.6 31.2
0.160 0.02011 23.4 17.4 21.9 23.9
0.180 0.02545 18.5 13.8 17.3 18.9
0.200 ± 0005 0.03142 15.0 ± 6% 11.1 ± 6% 14.0 ± 6% 15.3 ± 6%
0.224 0.03941 11.9 8.88 11.2 12.2
0.250 0.04909 9.57 7.13 8.96 9.78
0.280 0.06158 7.63 5.68 7.15 7.80
0.315 ± 0010 0.007793 6.03 ± 5 por ciento 4.49 ± 5 por ciento 5.65 ± 5 por ciento 6.16 ± 5 por ciento
0.355 0.09898 4.75 3.54 4.45 4.85
0.400 0.1257 3.74 2.79 3.50 3.82
0.450 0.1590 2.96 2.20 2.77 3.02
0.500 ± 0015 0.1963 2.39 ± 4% 1.78 ± 4% 2.24 ± 4% 2.44 ± 4%
0.560 0.2463 1.91 1.42 1.79 1.95
0.630 0.3117 1.51 1.12 1.41 1.51
0.710 0.3959 1.19 0.884 1.11 1.21
0.750 0.4418 1.06 0.792 1.00 1.09
0.800 0.5027 0.935 0.696 0.875 0.955
0.850 0.5674 0.828 0.617 0.775 0.846
0.900 0.6362 0.739 0.550 0.692 0.755
0.950 0.7088 0.663 0.494 0.621 0.677
1.000 0.7854 0.598 0.446 0.560 0.611
1.060 ± 0020 0.8852 0.533 ± 4% 0.397 ± 4% 0.499 ± 4% 0.544 ± 4%
1.120 0.9852 0.477 0.355 0.447 0.487
1.180 1.094 0.430 0.320 0.402 0.439
1.250 1.227 0.383 0.285 0.359 0.391
1.320 1.368 0.343 0.256 0.322 0.351
1.400 1.539 0.305 0.227 0.286 0.312
1.500 1.767 0.266 0.198 0.249 0.272
1.600 2.011 0.234 0.174 0.219 0.239
1.700 ± 0025 2.270 0.207 ± 4% 0.154 ± 4% 0.194 ± 4% 0.211 ± 4%
1.800 2.545 0.185 0.138 0.173 0.189
1.900 2.835 0.166 0.123 0.155 0.169
2.000 3.142 0.15 0.111 0.140 0.153
2.120 3.530 0.133 0.0992 0.125 0.136
2.240 ± 0030 3.941 0.119 ± 4% 0.0888 ± 4% 0.112 ± 4% 0.122 ± 4%
2.360 4.374 0.107 0.0800 0.101 0.110
2.500 4.909 0.0957 0.0713 0.0896 0.0978
2.650 5.515 0.0852 0.0635 0.0798 0.0870
2.800 6.158 0.0763 0.0568 0.0715 0.0780
3.000 7.069 0.0665 0.0495 0.0622 0.0679
3.150 ± 0035 7.793 0.0603 ± 4% 0.0449 ± 4% 0.0565 ± 4% 0.0616 ± 4%
3.350 8.814 0.0533 0.0397 0.0499 0.0545
3.550 9.898 0.0475 0.0354 0.0445 0.0485
3.750 11.04 0.0426 0.0317 0.0398 0.0435
4.000 12.57 0.0374 0.0279 0.0350 0.0382
4.250 14.19 0.0331 0.0247 0.0310 0.0338
4.500 15.90 0.0296 0.0220 0.0277 0.0302
4.750 ± 0040 17.72 0.0265 ± 4% 0.0198 ± 4% 0.0248 ± 4% 0.0271 ± 4%
5.000 19.63 0.0239 0.0178 0.0224 0.0244
5.300 ± 0050 22.06 0.0213 ± 4% 0.0159 ± 4% 0.0199 ± 4% 0.0218 ± 4%
5.600 24.63 0.0191 0.0142 0.0179 0.0195
6.000 ± 0060 28.27 0.0166 ± 4% 0.0124 ± 4% 0.0156 ± 4% 0.017 ± 4%
6.300 31.17 0.0151 0.0112 0.0141 0.0154
