MOQ: | 5 kilos |
Standard Packaging: | Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera. |
Delivery Period: | 3 días |
Forma De Pago: | T/T, D/P |
Supply Capacity: | 30 toneladas por día |

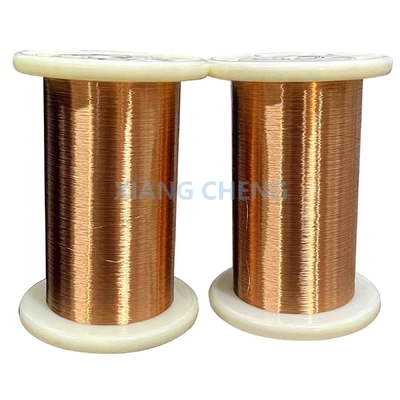

6J12/6J12P/6J12X alambre de resistencia de precisión de aleación de níquel y cromo para resistencia eléctrica
ElLos demás:es un material de tipo manganina compuesto principalmente de cobre (Cu), níquel (Ni) y manganeso (Mn).Se utiliza ampliamente en aplicaciones eléctricas de precisión debido a su excelente estabilidad de resistencia y bajo coeficiente de resistencia a temperatura (TCR).
La estabilidad a largo plazo, la alta durabilidad y el rendimiento confiable del 6J12 en diferentes entornos lo convierten en una opción rentable para muchas industrias..
En resumen, el 6J12 combina una alta precisión eléctrica con resistencia térmica y mecánica, lo que lo hace indispensable en mediciones de precisión y aplicaciones con bajos campos electromagnéticos.
Composición química
Nombre | El tipo | Composición química principal en % | |||
Cu | En | ¿ Qué? | Sí, sí. | ||
Las demás sustancias | 6J12 | Descanso | 11 ~ 13 | 2 ~ 3 | / |
F1 Manganina | 6J8 | Descanso | Entre 8 y 10 | / | 1 ~ 2 |
F2 Manganina | 6J13 | Descanso | 11 ~ 13 | 2 ~ 5 | / |
Resistividad por volumen de cables, láminas y cintas
Nombre | El tipo | Resistividad por volumen (μΩ·m) |
Las demás sustancias | 6J12 | 0.47 ± 0.03 |
F1 Manganina | 6J8 | 0.35 ± 0.05 |
F2 Manganina | 6J13 | 0.44 ± 0.04 |
Coeficiente medio de resistencia-temperatura de Constantan
Nombre | Temperatura de aplicación | Temperatura de ensayo | Coeficiente resistencia-temperatura | Coeficiente medio de resistencia a la temperatura | ||
A × 10-6 años°C- ¿Qué es? | β × 10-6 años°C- ¿Qué es? | α×10-6 °C-1 | ||||
Los demás, de polietileno o de polietileno | Nivel 1 | Entre 5 y 45 | 10, 20, 40 | -3 ~ + 5 | - 0,7 ~ 0 | / |
Nivel 2 | -5 ~ +10 | |||||
Nivel 3 | -10 ~ +5 | |||||
F1 alambre de manganeso, hoja | 10 ~ 80 | 10, 20, 40 | -5 ~ +10 | -0,25 ~ 0 | / | |
F2 alambre de manganeso, hoja | 10 ~ 80 | 0 ~ + 40 | - 0,7 ~ 1 | / |
Tasa de alargamiento
¿Qué es eso? | La velocidad de alargamiento (Lo=200 mm), % |
0.05 | 6 |
> 0,05 ~ 0.10 | 8 |
> 0,10 ~ 0.50 | 12 |
> 0 años50 | 15 |
Tasa de EMF térmico para el cobre
Nombre | El tipo | Temperatura | Tasa media de EMF térmico para el cobre |
Las demás sustancias | 6J12 | 0 ~ 100 | 1 |
F1 Manganina | 6J8 | 0 ~ 100 | 2 |
F2 Manganina | 6J13 | 0 ~ 100 | 3 |
Nota: La tasa de EMC térmico para el cobre es el valor absoluto |
Peso neto por bobina
Diámetro (mm) | Peso neto (g) | Diámetro (mm) | Peso neto (g) |
0.02 ~ 0.025 | 5 | > 0,28 ~ 0.45 | 300 |
> 0,025 ~ 0.03 | 10 | > 0,45 ~ 0.63 | 400 |
> 0,03 ~ 0.04 | 15 | > 0,63 ~ 0.75 | 700 |
> 0,04 ~ 0.06 | 30 | > 0,75 ~ 1.18 | 1200 |
> 0,06 ~ 0.08 | 60 | > 1,18 ~ 2.50 | 2000 |
> 0,08 ~ 0.15 | 80 | > 2,50 ~ 3.00 | 3000 |
> 0,15 ~ 0.28 | 150 |
Manganina ((6J12) Datos técnicos de los cables
Es el dia. | Superficie de la sección transversal (mm2) | Peso/metro (g/m) | Resistencia/méter a 20°C (Ω/m) | Es el dia. | Superficie de la sección transversal (mm2) | Peso/metro (g/m) | Resistencia/méter a 20°C (Ω/m) |
0.020 | 0.000314 | 0.00265 | 1346 a 1646 | 0.224 | 0.03941 | 0.3326 | 11.2-12. ¿Qué quieres decir?6 |
0.022 | 0.000318 | 0.00321 | 1113 a 1360 | 0.250 | 0.04909 | 0.414 | 9.00 a 10.15 |
0.025 | 0.000491 | 0.00414 | 862 a 1053 | 0.280 | 0.06158 | 0.5197 | 7.17-8.09 |
0.028 | 0.000616 | 0.0052 | 687 a 840 | 0.315 | 0.07793 | 0.6577 | 5.73-6. ¿Qué quieres decir?33 |
0.032 | 0.000804 | 0.00679 | 583 a 631 | 0.355 | 0.9898 | 0.8354 | 4.51-4. ¿Qué quieres decir?99 |
0.036 | 0.001018 | 0.00859 | 452 a 499 | 0.400 | 0.1257 | 1.061 | 3.55-3. ¿Qué quieres decir?93 |
0.040 | 0.001257 | 0.01061 | 344 a 404 | 0.450 | 0.159 | 1.342 | 2.81 y 3.10 |
0.045 | 0.001509 | 0.01342 | 272-319 | 0.500 | 0.1963 | 1.657 | 2.27 y 2.51 |
0.050 | 0.001963 | 0.01657 | 220 a 259 | 0.560 | 0.2463 | 2.08 | 1.83-1.98 |
0.056 | 0.002463 | 0.02079 | 176 a 206 años | 0.630 | 0.3117 | 2.63 | 1.45 y uno.57 |
0.063 | 0.003117 | 0.02631 | Las demás: | 0.710 | 0.3959 | 3.34 | 1.14 y 1.23 |
0.071 | 0.003959 | 0.03341 | 109-128 | 0.750 | 0.4418 | 3.73 | 1.02-1. ¿Qué quieres decir?11 |
0.080 | 0.005027 | 0.04243 | 86.0-101. ¿Qué quieres decir?0 | 0.800 | 0.5027 | 4.24 | 0.898-0. ¿Qué quieres decir?972 |
0.090 | 0.006362 | 0.0537 | 68.0-79. ¿Qué quieres decir?80 | 0.850 | 0.5674 | 4.79 | 0.795-0. ¿Qué quieres decir?861 |
0.100 | 0.007854 | 0.0663 | 55.1-64. ¿Qué quieres decir?6 | 0.900 | 0.6362 | 5.37 | 0.709-0. ¿Qué quieres decir?768 |
0.112 | 0.009852 | 0.08315 | 44.4-51. ¿Qué quieres decir?0 | 0.950 | 0.7088 | 5.98 | 0.637-0. ¿Qué quieres decir?690 |
0.125 | 0.01227 | 0.1036 | 35.6-41.0 | 1.000 | 0.7854 | 6.63 | 0.574-0. ¿Qué quieres decir?622 |
0.140 | 0.01539 | 0.1299 | 28.4-32. ¿Qué quieres?7 | 1.060 | 0.8825 | 7.45 | 0.511-0. ¿Qué quieres decir?554 |
0.150 | 0.01767 | 0.1491 | 24.7-28. ¿Qué quieres decir?5 | 1.120 | 0.9852 | 8.32 | 0.458-0. ¿Qué quieres decir?496 |
0.160 | 0.02011 | 0.1697 | 21.7-25. ¿Qué quieres decir?0 | 1.180 | 1.094 | 9.23 | 0.413-0. ¿Qué quieres decir?447 |
0.170 | 0.02270 | 0.1916 | 19.3-22.2 | 1.250 | 1.227 | 10.36 | 0.368-0. ¿Qué quieres decir?398 |
0.180 | 0.02545 | 0.2148 | 17.2-19. ¿Qué quieres decir?8 | 1.320 | 1.368 | 11.55 | 0.330-0.357 |
0.190 | 0.02835 | 0.239 | 15.4-17 por ciento.7 | 1.400 | 1.539 | 12.99 | 0.293-0. ¿Qué quieres decir?318 |
0.200 | 0.03142 | 0.2652 | 14.1-15. ¿Qué quieres?9 | 1.500 | 1.767 | 14.91 | 0.255 a 0.277 |
0.212 | 0.03530 | 0.2979 | 12.5 a 14.1 | 1.600 | 2.011 | 16.97 | 0.224-0. ¿Qué quieres decir?243 |
Cuadro de datos de alambre de Constantan y Manganin
¿Qué es eso? | Valor nominal del área seccional (mm)2) | Resistencia por metro (Ω/m) | ||||||||
6J12X | 6J8X | 6J13X | 6J40X | |||||||
Valor nominal (mm) |
Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | |
0.020 | ± 0002 | 0.000314 | 1496 | ± 10% | 1528 | ± 10% | ||||
0.022 | 0.000380 | 1236 | 1263 | |||||||
0.025 | 0.000491 | 957 | 978 | |||||||
0.028 | 0.000616 | 763 | 780 | |||||||
0.032 | ± 0003 | 0.000804 | 584 | ± 8% | ± 8% | ± 8% | 597 | ± 8% | ||
0.036 | 0.001018 | 462 | 472 | |||||||
0.040 | 0.001257 | 374 | 382 | |||||||
0.045 | 0.001590 | 296 | 302 | |||||||
0.050 | 0.001963 | 239 | 244 | |||||||
0.056 | 0.002463 | 191 | 195 | |||||||
0.063 | 0.003117 | 151 | 154 | |||||||
0.071 | 0.003959 | 119 | 121 | |||||||
0.080 | 0.005027 | 93.5 | 69.6 | 87.5 | 95.5 | |||||
0.090 | 0.006362 | 73.9 | 55.0 | 69.2 | 75.5 | |||||
0.100 | 0.007854 | 59.8 | 44.6 | 56.0 | 61.1 | |||||
0.112 | ± 0005 | 0.009852 | 47.7 | ± 7% | 35.5 | ± 7% | 44.7 | ± 7% | 48.7 | ± 7% |
0.125 | 0.01227 | 38.3 | 28.5 | 35.9 | 39.1 | |||||
0.140 | 0.01539 | 30.5 | 22.7 | 28.6 | 31.2 | |||||
0.160 | 0.02011 | 23.4 | 17.4 | 21.9 | 23.9 | |||||
0.180 | 0.02545 | 18.5 | 13.8 | 17.3 | 18.9 | |||||
0.200 | ± 0005 | 0.03142 | 15.0 | ± 6% | 11.1 | ± 6% | 14.0 | ± 6% | 15.3 | ± 6% |
0.224 | 0.03941 | 11.9 | 8.88 | 11.2 | 12.2 | |||||
0.250 | 0.04909 | 9.57 | 7.13 | 8.96 | 9.78 | |||||
0.280 | 0.06158 | 7.63 | 5.68 | 7.15 | 7.80 | |||||
0.315 | ± 0010 | 0.007793 | 6.03 | ± 5 por ciento | 4.49 | ± 5 por ciento | 5.65 | ± 5 por ciento | 6.16 | ± 5 por ciento |
0.355 | 0.09898 | 4.75 | 3.54 | 4.45 | 4.85 | |||||
0.400 | 0.1257 | 3.74 | 2.79 | 3.50 | 3.82 | |||||
0.450 | 0.1590 | 2.96 | 2.20 | 2.77 | 3.02 | |||||
0.500 | ± 0015 | 0.1963 | 2.39 | ± 4% | 1.78 | ± 4% | 2.24 | ± 4% | 2.44 | ± 4% |
0.560 | 0.2463 | 1.91 | 1.42 | 1.79 | 1.95 | |||||
0.630 | 0.3117 | 1.51 | 1.12 | 1.41 | 1.51 | |||||
0.710 | 0.3959 | 1.19 | 0.884 | 1.11 | 1.21 | |||||
0.750 | 0.4418 | 1.06 | 0.792 | 1.00 | 1.09 | |||||
0.800 | 0.5027 | 0.935 | 0.696 | 0.875 | 0.955 | |||||
0.850 | 0.5674 | 0.828 | 0.617 | 0.775 | 0.846 | |||||
0.900 | 0.6362 | 0.739 | 0.550 | 0.692 | 0.755 | |||||
0.950 | 0.7088 | 0.663 | 0.494 | 0.621 | 0.677 | |||||
1.000 | 0.7854 | 0.598 | 0.446 | 0.560 | 0.611 | |||||
1.060 | ± 0020 | 0.8852 | 0.533 | ± 4% | 0.397 | ± 4% | 0.499 | ± 4% | 0.544 | ± 4% |
1.120 | 0.9852 | 0.477 | 0.355 | 0.447 | 0.487 | |||||
1.180 | 1.094 | 0.430 | 0.320 | 0.402 | 0.439 | |||||
1.250 | 1.227 | 0.383 | 0.285 | 0.359 | 0.391 | |||||
1.320 | 1.368 | 0.343 | 0.256 | 0.322 | 0.351 | |||||
1.400 | 1.539 | 0.305 | 0.227 | 0.286 | 0.312 | |||||
1.500 | 1.767 | 0.266 | 0.198 | 0.249 | 0.272 | |||||
1.600 | 2.011 | 0.234 | 0.174 | 0.219 | 0.239 | |||||
1.700 | ± 0025 | 2.270 | 0.207 | ± 4% | 0.154 | ± 4% | 0.194 | ± 4% | 0.211 | ± 4% |
1.800 | 2.545 | 0.185 | 0.138 | 0.173 | 0.189 | |||||
1.900 | 2.835 | 0.166 | 0.123 | 0.155 | 0.169 | |||||
2.000 | 3.142 | 0.15 | 0.111 | 0.140 | 0.153 | |||||
2.120 | 3.530 | 0.133 | 0.0992 | 0.125 | 0.136 | |||||
2.240 | ± 0030 | 3.941 | 0.119 | ± 4% | 0.0888 | ± 4% | 0.112 | ± 4% | 0.122 | ± 4% |
2.360 | 4.374 | 0.107 | 0.0800 | 0.101 | 0.110 | |||||
2.500 | 4.909 | 0.0957 | 0.0713 | 0.0896 | 0.0978 | |||||
2.650 | 5.515 | 0.0852 | 0.0635 | 0.0798 | 0.0870 | |||||
2.800 | 6.158 | 0.0763 | 0.0568 | 0.0715 | 0.0780 | |||||
3.000 | 7.069 | 0.0665 | 0.0495 | 0.0622 | 0.0679 | |||||
3.150 | ± 0035 | 7.793 | 0.0603 | ± 4% | 0.0449 | ± 4% | 0.0565 | ± 4% | 0.0616 | ± 4% |
3.350 | 8.814 | 0.0533 | 0.0397 | 0.0499 | 0.0545 | |||||
3.550 | 9.898 | 0.0475 | 0.0354 | 0.0445 | 0.0485 | |||||
3.750 | 11.04 | 0.0426 | 0.0317 | 0.0398 | 0.0435 | |||||
4.000 | 12.57 | 0.0374 | 0.0279 | 0.0350 | 0.0382 | |||||
4.250 | 14.19 | 0.0331 | 0.0247 | 0.0310 | 0.0338 | |||||
4.500 | 15.90 | 0.0296 | 0.0220 | 0.0277 | 0.0302 | |||||
4.750 | ± 0040 | 17.72 | 0.0265 | ± 4% | 0.0198 | ± 4% | 0.0248 | ± 4% | 0.0271 | ± 4% |
5.000 | 19.63 | 0.0239 | 0.0178 | 0.0224 | 0.0244 | |||||
5.300 | ± 0050 | 22.06 | 0.0213 | ± 4% | 0.0159 | ± 4% | 0.0199 | ± 4% | 0.0218 | ± 4% |
5.600 | 24.63 | 0.0191 | 0.0142 | 0.0179 | 0.0195 | |||||
6.000 | ± 0060 | 28.27 | 0.0166 | ± 4% | 0.0124 | ± 4% | 0.0156 | ± 4% | 0.017 | ± 4% |
6.300 | 31.17 | 0.0151 | 0.0112 | 0.0141 | 0.0154 |
Tamaño de la hoja
El espesor ((mm) | Las normas de seguridad | Ancho (mm) | Las normas de seguridad |
0.1 | ± 0010 | 50 75 100 |
Ancho < 100 mm, ± 1 ancho ≥ 100 mm, ± 1.5 |
0.112 | |||
0.125 | |||
0.140 | |||
0.160 | |||
0.180 | ±0,0100-0.020 | ||
0.200 | |||
0.224 | |||
0.250 | |||
0.280 | |||
0.315 | |||
0.355 | |||
0.400 | ± 0020 | 50 75 100 125 150 175 |
|
0.450 | |||
0.500 | |||
0.560 | Se aplicará el método de ensayo.030 | ||
0.630 | |||
0.710 | |||
0.800 | ± 0030 | ||
0.900 | |||
1.000 | ± 0040 | ||
1.120 | |||
1.250 | |||
1.400 | ± 0050 | ||
1.600 | |||
1.800 | ± 0060 | ||
2.000 |
Cuadro de tiras de manganeso, área de la sección transversal ((mm2)
Ancho (mm) El espesor ((mm) |
6.3 | 8.0 | 10.0 | 12.5 | 16.0 | 20.0 | 25.0 | 31.5 | 40.0 | |
± 03 | ± 03 | ± 03 | ± 04 | ± 04 | ± 05 | ± 05 | ± 06 | ± 07 | ||
0.180 | ± 0010 | 1.066 | ||||||||
0.200 | 1.184 | |||||||||
0.224 | 1.327 | 1.684 | ||||||||
0.250 | +0 en el segundo.01 - No hay nada.02 |
1.481 | 1.880 | 2.450 | ||||||
0.280 | 1.658 | 2.106 | 2.744 | |||||||
0.315 | 1.865 | 2.369 | 3.087 | 3.859 | ||||||
0.355 | 2.102 | 2.670 | 3.479 | 4.349 | ||||||
0.400 | ± 0020 | 2.369 | 3.008 | 3.920 | 4.900 | 6.272 | ||||
0.450 | 2.665 | 3.384 | 4.410 | 5.513 | 7.056 | 8.820 | 11.03 | |||
0.500 | 2.961 | 3.760 | 4.900 | 6.125 | 7.840 | 9.800 | 12.25 | |||
0.560 | +0 en el segundo.020 - No hay nada.030 |
3.316 | 4.211 | 5.488 | 6.860 | 8.781 | 10.98 | 13.72 | ||
0.630 | 3.731 | 4.738 | 6.174 | 7.718 | 9.878 | 12.35 | 15.44 | |||
0.710 | 4.205 | 5.339 | 6.958 | 8.698 | 11.13 | 13.92 | 17.40 | |||
0.800 | ± 0030 | 4.738 | 6.016 | 7.840 | 9.800 | 12.54 | 15.68 | 19.60 | 24.70 | 31.36 |
0.900 | 5.33 | 6.768 | 8.820 | 11.03 | 14.11 | 17.64 | 22.05 | 27.78 | 35.28 | |
1.000 | ± 0040 | 5.922 | 7.520 | 9.800 | 12.25 | 15.68 | 19.60 | 24.50 | 30.87 | 39.20 |
1.120 | 6.633 | 8.422 | 10.98 | 13.72 | 17.56 | 21.95 | 27.44 | 34.57 | 43.90 | |
1.250 | 7.403 | 9.400 | 12.25 | 15.31 | 19.60 | 24.50 | 30.63 | 38.59 | 49.00 | |
1.400 | ± 0050 | 8.291 | 10.53 | 13.72 | 17.15 | 21.95 | 27.44 | 34.30 | 43.22 | 54.88 |
1.600 | 9.475 | 12.03 | 15.68 | 19.60 | 25.09 | 31.36 | 39.20 | 49.39 | 62.72 | |
1.800 | ± 0060 | 10.66 | 13.54 | 17.64 | 22.05 | 28.22 | 35.28 | 44.10 | 55.57 | 70.56 |
2.000 | 11.84 | 15.04 | 19.60 | 24.50 | 31.36 | 39.20 | 49.00 | 61.74 | 78.40 | |
Nota: La superficie efectiva de la sección transversal de la cinta es el producto de su ancho y de su grosor multiplicados el siguiente coeficiente: Ancho < 10 mm, multiplicado por 0.98; Ancho ≥ 10 mm, multiplicado por 0.94. |
||||||||||
Algunas características clave de 6J12 incluyen:
Alta resistividad con una excelente estabilidad en el tiempo.
Coeficiente de resistencia a bajas temperaturas (TCR), por lo que es adecuado para aplicaciones de precisión.
Variación mínima de la resistencia con cambios de temperatura.
Funciona eficazmente en un amplio rango de temperaturas.
Muestra una buena resistencia a la oxidación y la corrosión en la mayoría de los ambientes.
Alta resistencia a la tracción.
Buena ductilidad, lo que le permite ser arrastrado en alambres finos.
Resistencias de precisión para instrumentos de medición.
Resistencias estándar para calibración.
Se usa en derivaciones y detección de corriente en circuitos eléctricos.
Dispositivos termostáticos.
Compensación de temperatura en los circuitos.
Ideal para aplicaciones de EMF (fuerza electromotriz) bajo debido a su estabilidad.
![]() |
MOQ: | 5 kilos |
Standard Packaging: | Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera. |
Delivery Period: | 3 días |
Forma De Pago: | T/T, D/P |
Supply Capacity: | 30 toneladas por día |
6J12/6J12P/6J12X alambre de resistencia de precisión de aleación de níquel y cromo para resistencia eléctrica
ElLos demás:es un material de tipo manganina compuesto principalmente de cobre (Cu), níquel (Ni) y manganeso (Mn).Se utiliza ampliamente en aplicaciones eléctricas de precisión debido a su excelente estabilidad de resistencia y bajo coeficiente de resistencia a temperatura (TCR).
La estabilidad a largo plazo, la alta durabilidad y el rendimiento confiable del 6J12 en diferentes entornos lo convierten en una opción rentable para muchas industrias..
En resumen, el 6J12 combina una alta precisión eléctrica con resistencia térmica y mecánica, lo que lo hace indispensable en mediciones de precisión y aplicaciones con bajos campos electromagnéticos.
Composición química
Nombre | El tipo | Composición química principal en % | |||
Cu | En | ¿ Qué? | Sí, sí. | ||
Las demás sustancias | 6J12 | Descanso | 11 ~ 13 | 2 ~ 3 | / |
F1 Manganina | 6J8 | Descanso | Entre 8 y 10 | / | 1 ~ 2 |
F2 Manganina | 6J13 | Descanso | 11 ~ 13 | 2 ~ 5 | / |
Resistividad por volumen de cables, láminas y cintas
Nombre | El tipo | Resistividad por volumen (μΩ·m) |
Las demás sustancias | 6J12 | 0.47 ± 0.03 |
F1 Manganina | 6J8 | 0.35 ± 0.05 |
F2 Manganina | 6J13 | 0.44 ± 0.04 |
Coeficiente medio de resistencia-temperatura de Constantan
Nombre | Temperatura de aplicación | Temperatura de ensayo | Coeficiente resistencia-temperatura | Coeficiente medio de resistencia a la temperatura | ||
A × 10-6 años°C- ¿Qué es? | β × 10-6 años°C- ¿Qué es? | α×10-6 °C-1 | ||||
Los demás, de polietileno o de polietileno | Nivel 1 | Entre 5 y 45 | 10, 20, 40 | -3 ~ + 5 | - 0,7 ~ 0 | / |
Nivel 2 | -5 ~ +10 | |||||
Nivel 3 | -10 ~ +5 | |||||
F1 alambre de manganeso, hoja | 10 ~ 80 | 10, 20, 40 | -5 ~ +10 | -0,25 ~ 0 | / | |
F2 alambre de manganeso, hoja | 10 ~ 80 | 0 ~ + 40 | - 0,7 ~ 1 | / |
Tasa de alargamiento
¿Qué es eso? | La velocidad de alargamiento (Lo=200 mm), % |
0.05 | 6 |
> 0,05 ~ 0.10 | 8 |
> 0,10 ~ 0.50 | 12 |
> 0 años50 | 15 |
Tasa de EMF térmico para el cobre
Nombre | El tipo | Temperatura | Tasa media de EMF térmico para el cobre |
Las demás sustancias | 6J12 | 0 ~ 100 | 1 |
F1 Manganina | 6J8 | 0 ~ 100 | 2 |
F2 Manganina | 6J13 | 0 ~ 100 | 3 |
Nota: La tasa de EMC térmico para el cobre es el valor absoluto |
Peso neto por bobina
Diámetro (mm) | Peso neto (g) | Diámetro (mm) | Peso neto (g) |
0.02 ~ 0.025 | 5 | > 0,28 ~ 0.45 | 300 |
> 0,025 ~ 0.03 | 10 | > 0,45 ~ 0.63 | 400 |
> 0,03 ~ 0.04 | 15 | > 0,63 ~ 0.75 | 700 |
> 0,04 ~ 0.06 | 30 | > 0,75 ~ 1.18 | 1200 |
> 0,06 ~ 0.08 | 60 | > 1,18 ~ 2.50 | 2000 |
> 0,08 ~ 0.15 | 80 | > 2,50 ~ 3.00 | 3000 |
> 0,15 ~ 0.28 | 150 |
Manganina ((6J12) Datos técnicos de los cables
Es el dia. | Superficie de la sección transversal (mm2) | Peso/metro (g/m) | Resistencia/méter a 20°C (Ω/m) | Es el dia. | Superficie de la sección transversal (mm2) | Peso/metro (g/m) | Resistencia/méter a 20°C (Ω/m) |
0.020 | 0.000314 | 0.00265 | 1346 a 1646 | 0.224 | 0.03941 | 0.3326 | 11.2-12. ¿Qué quieres decir?6 |
0.022 | 0.000318 | 0.00321 | 1113 a 1360 | 0.250 | 0.04909 | 0.414 | 9.00 a 10.15 |
0.025 | 0.000491 | 0.00414 | 862 a 1053 | 0.280 | 0.06158 | 0.5197 | 7.17-8.09 |
0.028 | 0.000616 | 0.0052 | 687 a 840 | 0.315 | 0.07793 | 0.6577 | 5.73-6. ¿Qué quieres decir?33 |
0.032 | 0.000804 | 0.00679 | 583 a 631 | 0.355 | 0.9898 | 0.8354 | 4.51-4. ¿Qué quieres decir?99 |
0.036 | 0.001018 | 0.00859 | 452 a 499 | 0.400 | 0.1257 | 1.061 | 3.55-3. ¿Qué quieres decir?93 |
0.040 | 0.001257 | 0.01061 | 344 a 404 | 0.450 | 0.159 | 1.342 | 2.81 y 3.10 |
0.045 | 0.001509 | 0.01342 | 272-319 | 0.500 | 0.1963 | 1.657 | 2.27 y 2.51 |
0.050 | 0.001963 | 0.01657 | 220 a 259 | 0.560 | 0.2463 | 2.08 | 1.83-1.98 |
0.056 | 0.002463 | 0.02079 | 176 a 206 años | 0.630 | 0.3117 | 2.63 | 1.45 y uno.57 |
0.063 | 0.003117 | 0.02631 | Las demás: | 0.710 | 0.3959 | 3.34 | 1.14 y 1.23 |
0.071 | 0.003959 | 0.03341 | 109-128 | 0.750 | 0.4418 | 3.73 | 1.02-1. ¿Qué quieres decir?11 |
0.080 | 0.005027 | 0.04243 | 86.0-101. ¿Qué quieres decir?0 | 0.800 | 0.5027 | 4.24 | 0.898-0. ¿Qué quieres decir?972 |
0.090 | 0.006362 | 0.0537 | 68.0-79. ¿Qué quieres decir?80 | 0.850 | 0.5674 | 4.79 | 0.795-0. ¿Qué quieres decir?861 |
0.100 | 0.007854 | 0.0663 | 55.1-64. ¿Qué quieres decir?6 | 0.900 | 0.6362 | 5.37 | 0.709-0. ¿Qué quieres decir?768 |
0.112 | 0.009852 | 0.08315 | 44.4-51. ¿Qué quieres decir?0 | 0.950 | 0.7088 | 5.98 | 0.637-0. ¿Qué quieres decir?690 |
0.125 | 0.01227 | 0.1036 | 35.6-41.0 | 1.000 | 0.7854 | 6.63 | 0.574-0. ¿Qué quieres decir?622 |
0.140 | 0.01539 | 0.1299 | 28.4-32. ¿Qué quieres?7 | 1.060 | 0.8825 | 7.45 | 0.511-0. ¿Qué quieres decir?554 |
0.150 | 0.01767 | 0.1491 | 24.7-28. ¿Qué quieres decir?5 | 1.120 | 0.9852 | 8.32 | 0.458-0. ¿Qué quieres decir?496 |
0.160 | 0.02011 | 0.1697 | 21.7-25. ¿Qué quieres decir?0 | 1.180 | 1.094 | 9.23 | 0.413-0. ¿Qué quieres decir?447 |
0.170 | 0.02270 | 0.1916 | 19.3-22.2 | 1.250 | 1.227 | 10.36 | 0.368-0. ¿Qué quieres decir?398 |
0.180 | 0.02545 | 0.2148 | 17.2-19. ¿Qué quieres decir?8 | 1.320 | 1.368 | 11.55 | 0.330-0.357 |
0.190 | 0.02835 | 0.239 | 15.4-17 por ciento.7 | 1.400 | 1.539 | 12.99 | 0.293-0. ¿Qué quieres decir?318 |
0.200 | 0.03142 | 0.2652 | 14.1-15. ¿Qué quieres?9 | 1.500 | 1.767 | 14.91 | 0.255 a 0.277 |
0.212 | 0.03530 | 0.2979 | 12.5 a 14.1 | 1.600 | 2.011 | 16.97 | 0.224-0. ¿Qué quieres decir?243 |
Cuadro de datos de alambre de Constantan y Manganin
¿Qué es eso? | Valor nominal del área seccional (mm)2) | Resistencia por metro (Ω/m) | ||||||||
6J12X | 6J8X | 6J13X | 6J40X | |||||||
Valor nominal (mm) |
Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | |
0.020 | ± 0002 | 0.000314 | 1496 | ± 10% | 1528 | ± 10% | ||||
0.022 | 0.000380 | 1236 | 1263 | |||||||
0.025 | 0.000491 | 957 | 978 | |||||||
0.028 | 0.000616 | 763 | 780 | |||||||
0.032 | ± 0003 | 0.000804 | 584 | ± 8% | ± 8% | ± 8% | 597 | ± 8% | ||
0.036 | 0.001018 | 462 | 472 | |||||||
0.040 | 0.001257 | 374 | 382 | |||||||
0.045 | 0.001590 | 296 | 302 | |||||||
0.050 | 0.001963 | 239 | 244 | |||||||
0.056 | 0.002463 | 191 | 195 | |||||||
0.063 | 0.003117 | 151 | 154 | |||||||
0.071 | 0.003959 | 119 | 121 | |||||||
0.080 | 0.005027 | 93.5 | 69.6 | 87.5 | 95.5 | |||||
0.090 | 0.006362 | 73.9 | 55.0 | 69.2 | 75.5 | |||||
0.100 | 0.007854 | 59.8 | 44.6 | 56.0 | 61.1 | |||||
0.112 | ± 0005 | 0.009852 | 47.7 | ± 7% | 35.5 | ± 7% | 44.7 | ± 7% | 48.7 | ± 7% |
0.125 | 0.01227 | 38.3 | 28.5 | 35.9 | 39.1 | |||||
0.140 | 0.01539 | 30.5 | 22.7 | 28.6 | 31.2 | |||||
0.160 | 0.02011 | 23.4 | 17.4 | 21.9 | 23.9 | |||||
0.180 | 0.02545 | 18.5 | 13.8 | 17.3 | 18.9 | |||||
0.200 | ± 0005 | 0.03142 | 15.0 | ± 6% | 11.1 | ± 6% | 14.0 | ± 6% | 15.3 | ± 6% |
0.224 | 0.03941 | 11.9 | 8.88 | 11.2 | 12.2 | |||||
0.250 | 0.04909 | 9.57 | 7.13 | 8.96 | 9.78 | |||||
0.280 | 0.06158 | 7.63 | 5.68 | 7.15 | 7.80 | |||||
0.315 | ± 0010 | 0.007793 | 6.03 | ± 5 por ciento | 4.49 | ± 5 por ciento | 5.65 | ± 5 por ciento | 6.16 | ± 5 por ciento |
0.355 | 0.09898 | 4.75 | 3.54 | 4.45 | 4.85 | |||||
0.400 | 0.1257 | 3.74 | 2.79 | 3.50 | 3.82 | |||||
0.450 | 0.1590 | 2.96 | 2.20 | 2.77 | 3.02 | |||||
0.500 | ± 0015 | 0.1963 | 2.39 | ± 4% | 1.78 | ± 4% | 2.24 | ± 4% | 2.44 | ± 4% |
0.560 | 0.2463 | 1.91 | 1.42 | 1.79 | 1.95 | |||||
0.630 | 0.3117 | 1.51 | 1.12 | 1.41 | 1.51 | |||||
0.710 | 0.3959 | 1.19 | 0.884 | 1.11 | 1.21 | |||||
0.750 | 0.4418 | 1.06 | 0.792 | 1.00 | 1.09 | |||||
0.800 | 0.5027 | 0.935 | 0.696 | 0.875 | 0.955 | |||||
0.850 | 0.5674 | 0.828 | 0.617 | 0.775 | 0.846 | |||||
0.900 | 0.6362 | 0.739 | 0.550 | 0.692 | 0.755 | |||||
0.950 | 0.7088 | 0.663 | 0.494 | 0.621 | 0.677 | |||||
1.000 | 0.7854 | 0.598 | 0.446 | 0.560 | 0.611 | |||||
1.060 | ± 0020 | 0.8852 | 0.533 | ± 4% | 0.397 | ± 4% | 0.499 | ± 4% | 0.544 | ± 4% |
1.120 | 0.9852 | 0.477 | 0.355 | 0.447 | 0.487 | |||||
1.180 | 1.094 | 0.430 | 0.320 | 0.402 | 0.439 | |||||
1.250 | 1.227 | 0.383 | 0.285 | 0.359 | 0.391 | |||||
1.320 | 1.368 | 0.343 | 0.256 | 0.322 | 0.351 | |||||
1.400 | 1.539 | 0.305 | 0.227 | 0.286 | 0.312 | |||||
1.500 | 1.767 | 0.266 | 0.198 | 0.249 | 0.272 | |||||
1.600 | 2.011 | 0.234 | 0.174 | 0.219 | 0.239 | |||||
1.700 | ± 0025 | 2.270 | 0.207 | ± 4% | 0.154 | ± 4% | 0.194 | ± 4% | 0.211 | ± 4% |
1.800 | 2.545 | 0.185 | 0.138 | 0.173 | 0.189 | |||||
1.900 | 2.835 | 0.166 | 0.123 | 0.155 | 0.169 | |||||
2.000 | 3.142 | 0.15 | 0.111 | 0.140 | 0.153 | |||||
2.120 | 3.530 | 0.133 | 0.0992 | 0.125 | 0.136 | |||||
2.240 | ± 0030 | 3.941 | 0.119 | ± 4% | 0.0888 | ± 4% | 0.112 | ± 4% | 0.122 | ± 4% |
2.360 | 4.374 | 0.107 | 0.0800 | 0.101 | 0.110 | |||||
2.500 | 4.909 | 0.0957 | 0.0713 | 0.0896 | 0.0978 | |||||
2.650 | 5.515 | 0.0852 | 0.0635 | 0.0798 | 0.0870 | |||||
2.800 | 6.158 | 0.0763 | 0.0568 | 0.0715 | 0.0780 | |||||
3.000 | 7.069 | 0.0665 | 0.0495 | 0.0622 | 0.0679 | |||||
3.150 | ± 0035 | 7.793 | 0.0603 | ± 4% | 0.0449 | ± 4% | 0.0565 | ± 4% | 0.0616 | ± 4% |
3.350 | 8.814 | 0.0533 | 0.0397 | 0.0499 | 0.0545 | |||||
3.550 | 9.898 | 0.0475 | 0.0354 | 0.0445 | 0.0485 | |||||
3.750 | 11.04 | 0.0426 | 0.0317 | 0.0398 | 0.0435 | |||||
4.000 | 12.57 | 0.0374 | 0.0279 | 0.0350 | 0.0382 | |||||
4.250 | 14.19 | 0.0331 | 0.0247 | 0.0310 | 0.0338 | |||||
4.500 | 15.90 | 0.0296 | 0.0220 | 0.0277 | 0.0302 | |||||
4.750 | ± 0040 | 17.72 | 0.0265 | ± 4% | 0.0198 | ± 4% | 0.0248 | ± 4% | 0.0271 | ± 4% |
5.000 | 19.63 | 0.0239 | 0.0178 | 0.0224 | 0.0244 | |||||
5.300 | ± 0050 | 22.06 | 0.0213 | ± 4% | 0.0159 | ± 4% | 0.0199 | ± 4% | 0.0218 | ± 4% |
5.600 | 24.63 | 0.0191 | 0.0142 | 0.0179 | 0.0195 | |||||
6.000 | ± 0060 | 28.27 | 0.0166 | ± 4% | 0.0124 | ± 4% | 0.0156 | ± 4% | 0.017 | ± 4% |
6.300 | 31.17 | 0.0151 | 0.0112 | 0.0141 | 0.0154 |
Tamaño de la hoja
El espesor ((mm) | Las normas de seguridad | Ancho (mm) | Las normas de seguridad |
0.1 | ± 0010 | 50 75 100 |
Ancho < 100 mm, ± 1 ancho ≥ 100 mm, ± 1.5 |
0.112 | |||
0.125 | |||
0.140 | |||
0.160 | |||
0.180 | ±0,0100-0.020 | ||
0.200 | |||
0.224 | |||
0.250 | |||
0.280 | |||
0.315 | |||
0.355 | |||
0.400 | ± 0020 | 50 75 100 125 150 175 |
|
0.450 | |||
0.500 | |||
0.560 | Se aplicará el método de ensayo.030 | ||
0.630 | |||
0.710 | |||
0.800 | ± 0030 | ||
0.900 | |||
1.000 | ± 0040 | ||
1.120 | |||
1.250 | |||
1.400 | ± 0050 | ||
1.600 | |||
1.800 | ± 0060 | ||
2.000 |
Cuadro de tiras de manganeso, área de la sección transversal ((mm2)
Ancho (mm) El espesor ((mm) |
6.3 | 8.0 | 10.0 | 12.5 | 16.0 | 20.0 | 25.0 | 31.5 | 40.0 | |
± 03 | ± 03 | ± 03 | ± 04 | ± 04 | ± 05 | ± 05 | ± 06 | ± 07 | ||
0.180 | ± 0010 | 1.066 | ||||||||
0.200 | 1.184 | |||||||||
0.224 | 1.327 | 1.684 | ||||||||
0.250 | +0 en el segundo.01 - No hay nada.02 |
1.481 | 1.880 | 2.450 | ||||||
0.280 | 1.658 | 2.106 | 2.744 | |||||||
0.315 | 1.865 | 2.369 | 3.087 | 3.859 | ||||||
0.355 | 2.102 | 2.670 | 3.479 | 4.349 | ||||||
0.400 | ± 0020 | 2.369 | 3.008 | 3.920 | 4.900 | 6.272 | ||||
0.450 | 2.665 | 3.384 | 4.410 | 5.513 | 7.056 | 8.820 | 11.03 | |||
0.500 | 2.961 | 3.760 | 4.900 | 6.125 | 7.840 | 9.800 | 12.25 | |||
0.560 | +0 en el segundo.020 - No hay nada.030 |
3.316 | 4.211 | 5.488 | 6.860 | 8.781 | 10.98 | 13.72 | ||
0.630 | 3.731 | 4.738 | 6.174 | 7.718 | 9.878 | 12.35 | 15.44 | |||
0.710 | 4.205 | 5.339 | 6.958 | 8.698 | 11.13 | 13.92 | 17.40 | |||
0.800 | ± 0030 | 4.738 | 6.016 | 7.840 | 9.800 | 12.54 | 15.68 | 19.60 | 24.70 | 31.36 |
0.900 | 5.33 | 6.768 | 8.820 | 11.03 | 14.11 | 17.64 | 22.05 | 27.78 | 35.28 | |
1.000 | ± 0040 | 5.922 | 7.520 | 9.800 | 12.25 | 15.68 | 19.60 | 24.50 | 30.87 | 39.20 |
1.120 | 6.633 | 8.422 | 10.98 | 13.72 | 17.56 | 21.95 | 27.44 | 34.57 | 43.90 | |
1.250 | 7.403 | 9.400 | 12.25 | 15.31 | 19.60 | 24.50 | 30.63 | 38.59 | 49.00 | |
1.400 | ± 0050 | 8.291 | 10.53 | 13.72 | 17.15 | 21.95 | 27.44 | 34.30 | 43.22 | 54.88 |
1.600 | 9.475 | 12.03 | 15.68 | 19.60 | 25.09 | 31.36 | 39.20 | 49.39 | 62.72 | |
1.800 | ± 0060 | 10.66 | 13.54 | 17.64 | 22.05 | 28.22 | 35.28 | 44.10 | 55.57 | 70.56 |
2.000 | 11.84 | 15.04 | 19.60 | 24.50 | 31.36 | 39.20 | 49.00 | 61.74 | 78.40 | |
Nota: La superficie efectiva de la sección transversal de la cinta es el producto de su ancho y de su grosor multiplicados el siguiente coeficiente: Ancho < 10 mm, multiplicado por 0.98; Ancho ≥ 10 mm, multiplicado por 0.94. |
||||||||||
Algunas características clave de 6J12 incluyen:
Alta resistividad con una excelente estabilidad en el tiempo.
Coeficiente de resistencia a bajas temperaturas (TCR), por lo que es adecuado para aplicaciones de precisión.
Variación mínima de la resistencia con cambios de temperatura.
Funciona eficazmente en un amplio rango de temperaturas.
Muestra una buena resistencia a la oxidación y la corrosión en la mayoría de los ambientes.
Alta resistencia a la tracción.
Buena ductilidad, lo que le permite ser arrastrado en alambres finos.
Resistencias de precisión para instrumentos de medición.
Resistencias estándar para calibración.
Se usa en derivaciones y detección de corriente en circuitos eléctricos.
Dispositivos termostáticos.
Compensación de temperatura en los circuitos.
Ideal para aplicaciones de EMF (fuerza electromotriz) bajo debido a su estabilidad.
