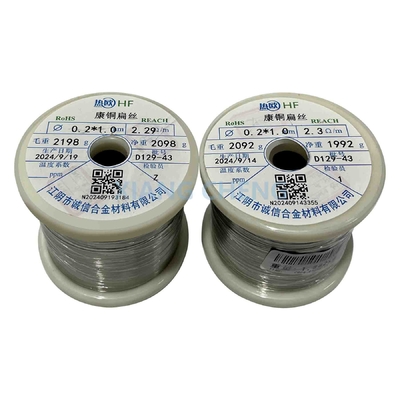

6J40 alambre plano constante para electrónica de precisión y aplicaciones científicas

MOQ:	5 kilos
Precio:	--
Standard Packaging:	Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera.
Delivery Period:	3 días
Forma De Pago:	T/T, D/P
Supply Capacity:	30 toneladas por día

Información de detalles

Descripción de producto

Información detallada

Lugar de origen

China.

Nombre de la marca

Senphus

Número de modelo

Las condiciones de los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán

Lugar de origen:

Jiangsu, China

Tipo de producto:

constante

Aplicación:

Resistores y sensores de tensión variables

El color:

Blanco plateado

Certificación:

ISO9001

nombre del producto:

6J40 alambre de Constantan

Deshidratación:

8.9 g/mm

Coefficientes temporales de resistencia:

-40 ~ 40

Max. Trabajo temporal.:

Elongado:

Resistencia a la tracción:

Resaltar:

Aplicaciones científicas

Electrónica de precisión Constantan alambre plano

6J40 alambre plano de Constantan

Descripción de producto

6J40 alambre plano constante para electrónica de precisión y aplicaciones científicas

El6J40 Cables planos de Constantanes una variante específica de- ¿ Por qué?, una aleación de cobre y níquel ampliamente utilizada por su resistencia eléctrica estable y otras propiedades clave.Medidores de deformación, y elementos de resistencia.

El6J40 Cables planos de Constantanes un material versátil y fiable conocido por suresistencia eléctrica estable,coeficiente de baja temperatura, ydurabilidadEstas características clave lo hacen adecuado paramedición de temperatura de precisión,Las demás,Medidores de deformación, yelementos de calefacciónEs...resistencia a la corrosión,Propiedades no magnéticas, ycapacidad de desempeñar de manera consistenteen un amplio rango de temperaturas lo hacen una opción ideal para aplicaciones de alto rendimiento en industrias comoelectrónica,Sensores industriales, yinstrumentos científicos.

Composición química

Nombre	Código	Composición principal (%)				Densidad
Nombre	Código	Cu	En	¿ Qué?	Crónica	G/mm²
- ¿ Por qué?	6J40	El baile.	1 ~ 2	39 ~ 41	- ¿Qué quieres decir?	8.9

Propiedades

Nombre	Código	Resistencia ((20°C) ((μΩm)	Temperatura de la resistencia (20°C)^{-6 años}/°C)	(0~100°C) CEM térmico frente al cobre (μv/°C)	Temperatura de trabajo máxima (°C)	Elongado (%)	Resistencia a la tracción ((N/mm)²)
- ¿ Por qué?	6J40	0.48 ± 0.03	-40 ~ +40	45	≤ 500	≥ 15 años	≥390

Diámetro y tolerancia

Diámetro	0.02 ~ 0.028	0.032 ~ 0.10	0.112 ~ 0.28	0.315 ~ 0.50	0.56 ~ 1.0	1.06 ~ 1.60	1.70 ~ 2.12	2.24 ~ 3.00	3.15 ~ 4.50
Las normas de seguridad	± 0002	± 0003	± 0005	± 0010	± 0015	± 0020	± 0025	± 0030	± 0035

Algunas características clave del 6J40 incluyen:

1.Resistencia eléctrica estable

6J40 Cables planos de Constantantienealta estabilidad eléctricaLa resistencia de los componentes de la máquina es muy alta, manteniendo una resistencia constante en un amplio rango de temperaturas, lo que la hace muy fiable para su uso en aplicaciones que requieren una resistencia estable y predecible a lo largo del tiempo.

2.Coeficiente de resistencia a baja temperatura

Uno de los rasgos distintivos de6J40 Constantán¿Es sucoeficiente de resistencia a baja temperatura(TCR), lo que significa que su resistencia no cambia mucho con las fluctuaciones de temperatura.con una capacidad de transmisión superior a 50 W, cuando sean necesarias mediciones precisas y estables a pesar de los cambios de temperatura ambiental.

3.Composición de la aleación (cobre-níquel)

El6J40La variante se compone de aproximadamente55% de cobreyEl 45% de níquelEsta composición específica ofrece unacombinación equilibrada de conductividad eléctricayresistencia mecánica, por lo que es adecuado para aplicaciones a largo plazo y de alto rendimiento.

4.Excelente resistencia a la corrosión

6J40 Constantánlas ofertasbuena resistencia a la corrosiónEsta característica lo hace especialmente útil en aplicaciones industriales y al aire libre.

5.Propiedades termoeléctricas (para termopares)

La aleación tiene excelentepropiedades termoeléctricas, por lo que6J40 Cables planos de Constantanse utiliza ampliamente enLas demás:Cuando se combina con otro metal (comoCromel), genera un voltaje medible basado en la diferencia de temperatura entre los dos metales, lo que lo hace ideal para una precisión de la tensión de los dos metales.medición de la temperatura.

6.Durabilidad y resistencia mecánica

6J40 alambre de Constantánes duradero y resistente al desgaste mecánico, por lo que es adecuado para aplicaciones que requieren un rendimiento fiable a largo plazo, como:Las demás,Medidores de deformación, ycontactos eléctricos.

7.Duxtilidad y formabilidad

El cable es relativamentede las que se tratay se puede tirar fácilmente en hebras delgadas o formar en formas de alambre plano sin comprometer su integridad estructural.Esto hace que sea fácil de trabajar en aplicaciones donde el alambre necesita ser moldeado o enrollado, como por ejemploResistencias de precisióno bienelementos de calefacción.

8.Las demás

6J40 Constantánes unno magnéticosmaterial, que es una característica importante cuando se utiliza en entornos donde la interferencia magnética podría afectar el rendimiento, como enEquipo electrónico sensibleo bienla instrumentación.

9.Alta precisión y exactitud

Debido a sus propiedades eléctricas estables y bajo coeficiente de temperatura,6J40 Cables planos de Constantanse utiliza en aplicaciones de alta precisión comoLas demás,células de carga, yMedidores de deformaciónEl cable aseguraLecturas precisasyrendimiento constantecon el tiempo.

10.Amplio rango de temperaturas

6J40 Cables planos de Constantanpuede funcionar en un amplio rango de temperaturas, típicamente desde-200 °C a 250 °C(o superior, dependiendo de la aplicación específica), por lo que es adecuado tanto para entornos de baja temperatura como para ambientes de alta temperatura.

Aplicaciones:

Las demás:: ampliamente utilizado en sensores de temperatura industriales.
Las demásPara ser más precisos:Las demásen circuitos sensibles.
Medidores de deformación: Para medir la tensión y la fuerza en ensayos estructurales.
Elementos de calefacción: En aplicaciones que requieren una alta resistencia y generación de calor.
Celdas de carga: En sistemas de pesaje donde se necesita una medición precisa de la fuerza.

Constantan (6J40) Datos técnicos de los cables

Diámetro	Superficie de la sección transversal ((m2)	Peso/m (g/m)	Resistencia/m a 20°C (Ω/m)	Diámetro	Superficie de la sección transversal ((m2)	Peso/m (g/m)	Resistencia/m a 20°C (Ω/m)
0.020	0.000314	0.00279	1375 a 1681	0.224	0.03941	0.350	11.4 a 12.9
0.022	0.000318	0.00337	1136-1389	0.250	0.04909	0.436	9.19 y 10.37
0.025	0.000491	0.00434	880 a 1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702 a 857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549 a 645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4. ¿Qué quieres decir?01
0.040	0.001257	0.01116	Las demás:	0.450	0.15900	1.412	2.87-3. ¿Qué quieres decir?17
0.045	0.001509	0.01412	278 a 286	0.500	0.19630	1.744	2Es una calibre 32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87 y 2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48 y uno.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16 y 1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103. ¿Qué quieres decir?1	0.800	0.50270	4.46	0.917-0. ¿Qué quieres decir?993
0.090	0.006362	0.05650	69.4-81. ¿Qué quieres decir?5	0.850	0.56740	5.04	0.812-0. ¿Qué quieres decir?880
0.100	0.007854	0.06970	56.2-66. ¿Qué quieres decir?0	0.900	0.63620	5.65	0.724-0. ¿Qué quieres decir?785
0.112	0.009852	0.08749	45.3-52. ¿Qué quieres decir?1	0.950	0.70880	6.29	0.650 a 0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0. ¿Qué quieres decir?636
0.140	0.015390	0.13670	29.0-33. ¿Qué quieres decir?4	1.060	0.88250	7.84	0.522-0. ¿Qué quieres decir?566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0. ¿Qué quieres decir?507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0. ¿Qué quieres decir?456
0.170	0.022700	0.20160	19.7-22. ¿Qué quieres decir?6	1.250	1.22700	10.9	0.375-0. ¿Qué quieres decir?407
0.180	0.025450	0.22600	17.5 y 20.2	1.320	1.36800	12.15	0.337-0. ¿Qué quieres decir?365
0.190	0.028350	0.25200	15.7-18. ¿Qué quieres decir?1	1.400	1.53900	13.67	0.299 a 0.324
0.200	0.031420	0.27900	14.46. ¿Qué quieres decir?2	1.500	1.76700	15.69	0.261-0. ¿Qué quieres decir?282
0.212	0.035300	0.31350	12.8-14 años.4	1.600	2.01100	17.86	0.229-0. ¿Qué quieres decir?248

Valor constante de la resistencia de la banda (Ω/m)

Ancho El grosor	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Mesa de alambre de Constantan&Manganin

¿Qué es eso?		Valor nominal del área seccional (mm)²)	Resistencia por metro (Ω/m)
¿Qué es eso?			6J12X		6J8X		6J13X		6J40X
Valor nominal (en mm)	Las normas de seguridad		Valor nominal (Ω/m)	Las normas de seguridad	Valor nominal (Ω/m)	Las normas de seguridad	Valor nominal (Ω/m)	Las normas de seguridad	Valor nominal (Ω/m)	Las normas de seguridad
0.020	± 0002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0010	0.007793	6.03	± 5 por ciento	4.49	± 5 por ciento	5.65	± 5 por ciento	6.16	± 5 por ciento
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

6J40 alambre plano constante para electrónica de precisión y aplicaciones científicas 0

Etiquetas:

Karma 6J22/6J422 Cables de resistencia de precisión para resistencias de precisión y tensiónímetros en entornos de alta temperatura

Contacto ahora

Vídeo

6J8/6J8P/6J8X alambre de resistencia de precisión precisión y rendimiento en campos científicos industriales y de alta tecnología

Contacto ahora

Vídeo

6J12/6J12P/6J12X alambre de resistencia de precisión de aleación de níquel y cromo para resistencia eléctrica

Contacto ahora

Vídeo

6J40 Elemento de resistencia de aleación de cobre-níquel de tipo Constantan para aplicaciones industriales

Contacto ahora

Vídeo

6J40/6J40X/6J40P/6J40D Tipo Constantan de precisión de resistencia del alambre Buena elongación para un rendimiento superior

Contacto ahora

Vídeo

6J13/6J13P/6J13X alambre de resistencia de precisión con composición de cobre, manganeso y níquel para la estabilidad

Contacto ahora

Vídeo

6J8/6J8P/6J8X alambre de resistencia de precisión con alta resistividad eléctrica y bajo TCR para un rendimiento constante en dispositivos electrónicos

Contacto ahora

Vídeo

6J12/6J12P/6J12X alambre de alta resistencia de precisión para aplicaciones mecánicas

Contacto ahora

DETALLES DE LOS PRODUCTOS

Productos

MOQ:	5 kilos
Precio:	--
Standard Packaging:	Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera.
Delivery Period:	3 días
Forma De Pago:	T/T, D/P
Supply Capacity:	30 toneladas por día

Información detallada

Descripción de producto

Información detallada

Lugar de origen

China.

Nombre de la marca

Senphus

Número de modelo

Las condiciones de los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán

Lugar de origen:

Jiangsu, China

Tipo de producto:

constante

Aplicación:

Resistores y sensores de tensión variables

El color:

Blanco plateado

Certificación:

ISO9001

nombre del producto:

6J40 alambre de Constantan

Deshidratación:

8.9 g/mm

Coefficientes temporales de resistencia:

-40 ~ 40

Max. Trabajo temporal.:

500

Elongado:

≥15

Resistencia a la tracción:

≥390

Cantidad de orden mínima:

5 kilos

Precio:

Detalles de empaquetado:

Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera.

Tiempo de entrega:

3 días

Condiciones de pago:

T/T, D/P

Capacidad de la fuente:

30 toneladas por día

Resaltar

Aplicaciones científicas

Electrónica de precisión Constantan alambre plano

6J40 alambre plano de Constantan

Descripción de producto

6J40 alambre plano constante para electrónica de precisión y aplicaciones científicas

Composición química

Nombre	Código	Composición principal (%)				Densidad
Nombre	Código	Cu	En	¿ Qué?	Crónica	G/mm²
- ¿ Por qué?	6J40	El baile.	1 ~ 2	39 ~ 41	- ¿Qué quieres decir?	8.9

Propiedades

Nombre	Código	Resistencia ((20°C) ((μΩm)	Temperatura de la resistencia (20°C)^{-6 años}/°C)	(0~100°C) CEM térmico frente al cobre (μv/°C)	Temperatura de trabajo máxima (°C)	Elongado (%)	Resistencia a la tracción ((N/mm)²)
- ¿ Por qué?	6J40	0.48 ± 0.03	-40 ~ +40	45	≤ 500	≥ 15 años	≥390

Diámetro y tolerancia

Diámetro	0.02 ~ 0.028	0.032 ~ 0.10	0.112 ~ 0.28	0.315 ~ 0.50	0.56 ~ 1.0	1.06 ~ 1.60	1.70 ~ 2.12	2.24 ~ 3.00	3.15 ~ 4.50
Las normas de seguridad	± 0002	± 0003	± 0005	± 0010	± 0015	± 0020	± 0025	± 0030	± 0035

Algunas características clave del 6J40 incluyen:

1.Resistencia eléctrica estable

6J40 Cables planos de Constantantienealta estabilidad eléctricaLa resistencia de los componentes de la máquina es muy alta, manteniendo una resistencia constante en un amplio rango de temperaturas, lo que la hace muy fiable para su uso en aplicaciones que requieren una resistencia estable y predecible a lo largo del tiempo.

2.Coeficiente de resistencia a baja temperatura

Uno de los rasgos distintivos de6J40 Constantán¿Es sucoeficiente de resistencia a baja temperatura(TCR), lo que significa que su resistencia no cambia mucho con las fluctuaciones de temperatura.con una capacidad de transmisión superior a 50 W, cuando sean necesarias mediciones precisas y estables a pesar de los cambios de temperatura ambiental.

3.Composición de la aleación (cobre-níquel)

El6J40La variante se compone de aproximadamente55% de cobreyEl 45% de níquelEsta composición específica ofrece unacombinación equilibrada de conductividad eléctricayresistencia mecánica, por lo que es adecuado para aplicaciones a largo plazo y de alto rendimiento.

4.Excelente resistencia a la corrosión

6J40 Constantánlas ofertasbuena resistencia a la corrosiónEsta característica lo hace especialmente útil en aplicaciones industriales y al aire libre.

5.Propiedades termoeléctricas (para termopares)

La aleación tiene excelentepropiedades termoeléctricas, por lo que6J40 Cables planos de Constantanse utiliza ampliamente enLas demás:Cuando se combina con otro metal (comoCromel), genera un voltaje medible basado en la diferencia de temperatura entre los dos metales, lo que lo hace ideal para una precisión de la tensión de los dos metales.medición de la temperatura.

6.Durabilidad y resistencia mecánica

6J40 alambre de Constantánes duradero y resistente al desgaste mecánico, por lo que es adecuado para aplicaciones que requieren un rendimiento fiable a largo plazo, como:Las demás,Medidores de deformación, ycontactos eléctricos.

7.Duxtilidad y formabilidad

El cable es relativamentede las que se tratay se puede tirar fácilmente en hebras delgadas o formar en formas de alambre plano sin comprometer su integridad estructural.Esto hace que sea fácil de trabajar en aplicaciones donde el alambre necesita ser moldeado o enrollado, como por ejemploResistencias de precisióno bienelementos de calefacción.

8.Las demás

6J40 Constantánes unno magnéticosmaterial, que es una característica importante cuando se utiliza en entornos donde la interferencia magnética podría afectar el rendimiento, como enEquipo electrónico sensibleo bienla instrumentación.

9.Alta precisión y exactitud

Debido a sus propiedades eléctricas estables y bajo coeficiente de temperatura,6J40 Cables planos de Constantanse utiliza en aplicaciones de alta precisión comoLas demás,células de carga, yMedidores de deformaciónEl cable aseguraLecturas precisasyrendimiento constantecon el tiempo.

10.Amplio rango de temperaturas

6J40 Cables planos de Constantanpuede funcionar en un amplio rango de temperaturas, típicamente desde-200 °C a 250 °C(o superior, dependiendo de la aplicación específica), por lo que es adecuado tanto para entornos de baja temperatura como para ambientes de alta temperatura.

Aplicaciones:

Las demás:: ampliamente utilizado en sensores de temperatura industriales.
Las demásPara ser más precisos:Las demásen circuitos sensibles.
Medidores de deformación: Para medir la tensión y la fuerza en ensayos estructurales.
Elementos de calefacción: En aplicaciones que requieren una alta resistencia y generación de calor.
Celdas de carga: En sistemas de pesaje donde se necesita una medición precisa de la fuerza.

Constantan (6J40) Datos técnicos de los cables

Diámetro	Superficie de la sección transversal ((m2)	Peso/m (g/m)	Resistencia/m a 20°C (Ω/m)	Diámetro	Superficie de la sección transversal ((m2)	Peso/m (g/m)	Resistencia/m a 20°C (Ω/m)
0.020	0.000314	0.00279	1375 a 1681	0.224	0.03941	0.350	11.4 a 12.9
0.022	0.000318	0.00337	1136-1389	0.250	0.04909	0.436	9.19 y 10.37
0.025	0.000491	0.00434	880 a 1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702 a 857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549 a 645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4. ¿Qué quieres decir?01
0.040	0.001257	0.01116	Las demás:	0.450	0.15900	1.412	2.87-3. ¿Qué quieres decir?17
0.045	0.001509	0.01412	278 a 286	0.500	0.19630	1.744	2Es una calibre 32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87 y 2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48 y uno.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16 y 1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103. ¿Qué quieres decir?1	0.800	0.50270	4.46	0.917-0. ¿Qué quieres decir?993
0.090	0.006362	0.05650	69.4-81. ¿Qué quieres decir?5	0.850	0.56740	5.04	0.812-0. ¿Qué quieres decir?880
0.100	0.007854	0.06970	56.2-66. ¿Qué quieres decir?0	0.900	0.63620	5.65	0.724-0. ¿Qué quieres decir?785
0.112	0.009852	0.08749	45.3-52. ¿Qué quieres decir?1	0.950	0.70880	6.29	0.650 a 0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0. ¿Qué quieres decir?636
0.140	0.015390	0.13670	29.0-33. ¿Qué quieres decir?4	1.060	0.88250	7.84	0.522-0. ¿Qué quieres decir?566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0. ¿Qué quieres decir?507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0. ¿Qué quieres decir?456
0.170	0.022700	0.20160	19.7-22. ¿Qué quieres decir?6	1.250	1.22700	10.9	0.375-0. ¿Qué quieres decir?407
0.180	0.025450	0.22600	17.5 y 20.2	1.320	1.36800	12.15	0.337-0. ¿Qué quieres decir?365
0.190	0.028350	0.25200	15.7-18. ¿Qué quieres decir?1	1.400	1.53900	13.67	0.299 a 0.324
0.200	0.031420	0.27900	14.46. ¿Qué quieres decir?2	1.500	1.76700	15.69	0.261-0. ¿Qué quieres decir?282
0.212	0.035300	0.31350	12.8-14 años.4	1.600	2.01100	17.86	0.229-0. ¿Qué quieres decir?248

Valor constante de la resistencia de la banda (Ω/m)

Ancho El grosor	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Mesa de alambre de Constantan&Manganin

¿Qué es eso?		Valor nominal del área seccional (mm)²)	Resistencia por metro (Ω/m)
¿Qué es eso?			6J12X		6J8X		6J13X		6J40X
Valor nominal (en mm)	Las normas de seguridad		Valor nominal (Ω/m)	Las normas de seguridad	Valor nominal (Ω/m)	Las normas de seguridad	Valor nominal (Ω/m)	Las normas de seguridad	Valor nominal (Ω/m)	Las normas de seguridad
0.020	± 0002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0010	0.007793	6.03	± 5 por ciento	4.49	± 5 por ciento	5.65	± 5 por ciento	6.16	± 5 por ciento
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

6J40 alambre plano constante para electrónica de precisión y aplicaciones científicas 0

Etiquetas:

Aleación de Inconel

Aleación de Monel

alambre de termopar

Aleación de Hastelloy

Níquel metal puro

Aleación de CuNi

Aleación de NiCr

Aleación da alta temperatura

Niquele el alambre de soldadura

Aleación de la precisión

El cable de aleación Ni-Fe PTC

Cable de aleación

Algodón de extensión de termopares

Cuadrícula de níquel

Aleación de Incoloy

Cables de calefacción aislados

cable térmico

6J40 alambre plano constante para electrónica de precisión y aplicaciones científicas

Aplicaciones científicas

Electrónica de precisión Constantan alambre plano

6J40 alambre plano de Constantan

1.Resistencia eléctrica estable

2.Coeficiente de resistencia a baja temperatura

3.Composición de la aleación (cobre-níquel)

4.Excelente resistencia a la corrosión

5.Propiedades termoeléctricas (para termopares)

6.Durabilidad y resistencia mecánica

7.Duxtilidad y formabilidad

8.Las demás

9.Alta precisión y exactitud

10.Amplio rango de temperaturas

Cables resistentes a la manganina,

de manganeso,

Aleación de Inconel

Aleación de Monel

alambre de termopar

Aleación de Hastelloy

Níquel metal puro

Aleación de CuNi

Aleación de NiCr

Aleación da alta temperatura

Niquele el alambre de soldadura

Aleación de la precisión

El cable de aleación Ni-Fe PTC

Cable de aleación

Algodón de extensión de termopares

Cuadrícula de níquel

Aleación de Incoloy

Cables de calefacción aislados

cable térmico

Aplicaciones científicas

Electrónica de precisión Constantan alambre plano

6J40 alambre plano de Constantan

1.Resistencia eléctrica estable

2.Coeficiente de resistencia a baja temperatura

3.Composición de la aleación (cobre-níquel)

4.Excelente resistencia a la corrosión

5.Propiedades termoeléctricas (para termopares)

6.Durabilidad y resistencia mecánica

7.Duxtilidad y formabilidad

8.Las demás

9.Alta precisión y exactitud

10.Amplio rango de temperaturas

Cables resistentes a la manganina,

de manganeso,
