MOQ: | 5 kilos |
Standard Packaging: | Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera. |
Delivery Period: | 3 días |
Forma De Pago: | T/T, D/P |
Supply Capacity: | 30 toneladas por día |

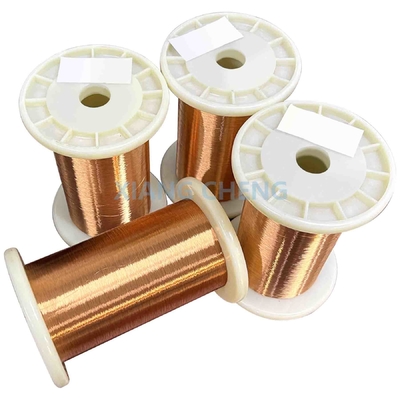

F1 6J8 alambre de manganino de resistencia de cable de calefacción para ingeniería de precisión
6J8 Manganina es un tipo de aleación de manganina, conocida por su resistencia eléctrica estable y su coeficiente de resistencia a baja temperatura (TCR),que lo hace ideal para aplicaciones de precisión en sistemas eléctricos y electrónicos.
En resumen,6J8 Manganinaes una aleación conocida por su excelente estabilidad eléctrica, su bajo TCR y su resistencia mecánica, lo que la hace ideal para su uso en aplicaciones eléctricas y electrónicas de alta precisión,especialmente cuando la estabilidad de la temperatura es crítica.
Composición química
Nombre | El tipo | Composición química principal en % | |||
Cu | En | ¿ Qué? | Sí, sí. | ||
Las demás sustancias | 6J12 | Descanso | 11 ~ 13 | 2 ~ 3 | / |
F1 Manganina | 6J8 | Descanso | Entre 8 y 10 | / | 1 ~ 2 |
F2 Manganina | 6J13 | Descanso | 11 ~ 13 | 2 ~ 5 | / |
Resistividad por volumen de cables, láminas y cintas
Nombre | El tipo | Resistividad por volumen (μΩ·m) |
Las demás sustancias | 6J12 | 0.47 ± 0.03 |
F1 Manganina | 6J8 | 0.35 ± 0.05 |
F2 Manganina | 6J13 | 0.44 ± 0.04 |
Coeficiente medio de resistencia-temperatura de Constantan
Nombre | Temperatura de aplicación | Temperatura de ensayo | Coeficiente resistencia-temperatura | Coeficiente medio de resistencia a la temperatura | ||
A × 10-6 años°C- ¿Qué es? | β × 10-6 años°C- ¿Qué es? | α×10-6 °C-1 | ||||
Los demás, de polietileno o de polietileno | Nivel 1 | Entre 5 y 45 | 10, 20, 40 | -3 ~ + 5 | - 0,7 ~ 0 | / |
Nivel 2 | -5 ~ +10 | |||||
Nivel 3 | -10 ~ +5 | |||||
F1 alambre de manganeso, hoja | 10 ~ 80 | 10, 20, 40 | -5 ~ +10 | -0,25 ~ 0 | / | |
F2 alambre de manganeso, hoja | 10 ~ 80 | 0 ~ + 40 | - 0,7 ~ 1 | / |
Tasa de alargamiento
¿Qué es eso? | La velocidad de alargamiento (Lo=200 mm), % |
0.05 | 6 |
> 0,05 ~ 0.10 | 8 |
> 0,10 ~ 0.50 | 12 |
> 0 años50 | 15 |
Tasa de EMF térmico para el cobre
Nombre | El tipo | Temperatura | Tasa media de EMF térmico para el cobre |
Las demás sustancias | 6J12 | 0 ~ 100 | 1 |
F1 Manganina | 6J8 | 0 ~ 100 | 2 |
F2 Manganina | 6J13 | 0 ~ 100 | 3 |
Nota: La tasa de EMC térmico para el cobre es el valor absoluto |
Peso neto por bobina
Diámetro (mm) | Peso neto (g) | Diámetro (mm) | Peso neto (g) |
0.02 ~ 0.025 | 5 | > 0,28 ~ 0.45 | 300 |
> 0,025 ~ 0.03 | 10 | > 0,45 ~ 0.63 | 400 |
> 0,03 ~ 0.04 | 15 | > 0,63 ~ 0.75 | 700 |
> 0,04 ~ 0.06 | 30 | > 0,75 ~ 1.18 | 1200 |
> 0,06 ~ 0.08 | 60 | > 1,18 ~ 2.50 | 2000 |
> 0,08 ~ 0.15 | 80 | > 2,50 ~ 3.00 | 3000 |
> 0,15 ~ 0.28 | 150 |
Manganina ((6J12) Datos técnicos de los cables
Es el dia. | Superficie de la sección transversal (mm2) | Peso/metro (g/m) | Resistencia/méter a 20°C (Ω/m) | Es el dia. | Superficie de la sección transversal (mm2) | Peso/metro (g/m) | Resistencia/méter a 20°C (Ω/m) |
0.020 | 0.000314 | 0.00265 | 1346 a 1646 | 0.224 | 0.03941 | 0.3326 | 11.2-12. ¿Qué quieres decir?6 |
0.022 | 0.000318 | 0.00321 | 1113 a 1360 | 0.250 | 0.04909 | 0.414 | 9.00 a 10.15 |
0.025 | 0.000491 | 0.00414 | 862 a 1053 | 0.280 | 0.06158 | 0.5197 | 7.17-8.09 |
0.028 | 0.000616 | 0.0052 | 687 a 840 | 0.315 | 0.07793 | 0.6577 | 5.73-6. ¿Qué quieres decir?33 |
0.032 | 0.000804 | 0.00679 | 583 a 631 | 0.355 | 0.9898 | 0.8354 | 4.51-4. ¿Qué quieres decir?99 |
0.036 | 0.001018 | 0.00859 | 452 a 499 | 0.400 | 0.1257 | 1.061 | 3.55-3. ¿Qué quieres decir?93 |
0.040 | 0.001257 | 0.01061 | 344 a 404 | 0.450 | 0.159 | 1.342 | 2.81 y 3.10 |
0.045 | 0.001509 | 0.01342 | 272-319 | 0.500 | 0.1963 | 1.657 | 2.27 y 2.51 |
0.050 | 0.001963 | 0.01657 | 220 a 259 | 0.560 | 0.2463 | 2.08 | 1.83-1.98 |
0.056 | 0.002463 | 0.02079 | 176 a 206 años | 0.630 | 0.3117 | 2.63 | 1.45 y uno.57 |
0.063 | 0.003117 | 0.02631 | Las demás: | 0.710 | 0.3959 | 3.34 | 1.14 y 1.23 |
0.071 | 0.003959 | 0.03341 | 109-128 | 0.750 | 0.4418 | 3.73 | 1.02-1. ¿Qué quieres decir?11 |
0.080 | 0.005027 | 0.04243 | 86.0-101. ¿Qué quieres decir?0 | 0.800 | 0.5027 | 4.24 | 0.898-0. ¿Qué quieres decir?972 |
0.090 | 0.006362 | 0.0537 | 68.0-79. ¿Qué quieres decir?80 | 0.850 | 0.5674 | 4.79 | 0.795-0. ¿Qué quieres decir?861 |
0.100 | 0.007854 | 0.0663 | 55.1-64. ¿Qué quieres decir?6 | 0.900 | 0.6362 | 5.37 | 0.709-0. ¿Qué quieres decir?768 |
0.112 | 0.009852 | 0.08315 | 44.4-51. ¿Qué quieres decir?0 | 0.950 | 0.7088 | 5.98 | 0.637-0. ¿Qué quieres decir?690 |
0.125 | 0.01227 | 0.1036 | 35.6-41.0 | 1.000 | 0.7854 | 6.63 | 0.574-0. ¿Qué quieres decir?622 |
0.140 | 0.01539 | 0.1299 | 28.4-32. ¿Qué quieres?7 | 1.060 | 0.8825 | 7.45 | 0.511-0. ¿Qué quieres decir?554 |
0.150 | 0.01767 | 0.1491 | 24.7-28. ¿Qué quieres decir?5 | 1.120 | 0.9852 | 8.32 | 0.458-0. ¿Qué quieres decir?496 |
0.160 | 0.02011 | 0.1697 | 21.7-25. ¿Qué quieres decir?0 | 1.180 | 1.094 | 9.23 | 0.413-0. ¿Qué quieres decir?447 |
0.170 | 0.02270 | 0.1916 | 19.3-22.2 | 1.250 | 1.227 | 10.36 | 0.368-0. ¿Qué quieres decir?398 |
0.180 | 0.02545 | 0.2148 | 17.2-19. ¿Qué quieres decir?8 | 1.320 | 1.368 | 11.55 | 0.330-0.357 |
0.190 | 0.02835 | 0.239 | 15.4-17 por ciento.7 | 1.400 | 1.539 | 12.99 | 0.293-0. ¿Qué quieres decir?318 |
0.200 | 0.03142 | 0.2652 | 14.1-15. ¿Qué quieres?9 | 1.500 | 1.767 | 14.91 | 0.255 a 0.277 |
0.212 | 0.03530 | 0.2979 | 12.5 a 14.1 | 1.600 | 2.011 | 16.97 | 0.224-0. ¿Qué quieres decir?243 |
Cuadro de datos de alambre de Constantan y Manganin
¿Qué es eso? | Valor nominal del área seccional (mm)2) | Resistencia por metro (Ω/m) | ||||||||
6J12X | 6J8X | 6J13X | 6J40X | |||||||
Valor nominal (mm) |
Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | |
0.020 | ± 0002 | 0.000314 | 1496 | ± 10% | 1528 | ± 10% | ||||
0.022 | 0.000380 | 1236 | 1263 | |||||||
0.025 | 0.000491 | 957 | 978 | |||||||
0.028 | 0.000616 | 763 | 780 | |||||||
0.032 | ± 0003 | 0.000804 | 584 | ± 8% | ± 8% | ± 8% | 597 | ± 8% | ||
0.036 | 0.001018 | 462 | 472 | |||||||
0.040 | 0.001257 | 374 | 382 | |||||||
0.045 | 0.001590 | 296 | 302 | |||||||
0.050 | 0.001963 | 239 | 244 | |||||||
0.056 | 0.002463 | 191 | 195 | |||||||
0.063 | 0.003117 | 151 | 154 | |||||||
0.071 | 0.003959 | 119 | 121 | |||||||
0.080 | 0.005027 | 93.5 | 69.6 | 87.5 | 95.5 | |||||
0.090 | 0.006362 | 73.9 | 55.0 | 69.2 | 75.5 | |||||
0.100 | 0.007854 | 59.8 | 44.6 | 56.0 | 61.1 | |||||
0.112 | ± 0005 | 0.009852 | 47.7 | ± 7% | 35.5 | ± 7% | 44.7 | ± 7% | 48.7 | ± 7% |
0.125 | 0.01227 | 38.3 | 28.5 | 35.9 | 39.1 | |||||
0.140 | 0.01539 | 30.5 | 22.7 | 28.6 | 31.2 | |||||
0.160 | 0.02011 | 23.4 | 17.4 | 21.9 | 23.9 | |||||
0.180 | 0.02545 | 18.5 | 13.8 | 17.3 | 18.9 | |||||
0.200 | ± 0005 | 0.03142 | 15.0 | ± 6% | 11.1 | ± 6% | 14.0 | ± 6% | 15.3 | ± 6% |
0.224 | 0.03941 | 11.9 | 8.88 | 11.2 | 12.2 | |||||
0.250 | 0.04909 | 9.57 | 7.13 | 8.96 | 9.78 | |||||
0.280 | 0.06158 | 7.63 | 5.68 | 7.15 | 7.80 | |||||
0.315 | ± 0010 | 0.007793 | 6.03 | ± 5 por ciento | 4.49 | ± 5 por ciento | 5.65 | ± 5 por ciento | 6.16 | ± 5 por ciento |
0.355 | 0.09898 | 4.75 | 3.54 | 4.45 | 4.85 | |||||
0.400 | 0.1257 | 3.74 | 2.79 | 3.50 | 3.82 | |||||
0.450 | 0.1590 | 2.96 | 2.20 | 2.77 | 3.02 | |||||
0.500 | ± 0015 | 0.1963 | 2.39 | ± 4% | 1.78 | ± 4% | 2.24 | ± 4% | 2.44 | ± 4% |
0.560 | 0.2463 | 1.91 | 1.42 | 1.79 | 1.95 | |||||
0.630 | 0.3117 | 1.51 | 1.12 | 1.41 | 1.51 | |||||
0.710 | 0.3959 | 1.19 | 0.884 | 1.11 | 1.21 | |||||
0.750 | 0.4418 | 1.06 | 0.792 | 1.00 | 1.09 | |||||
0.800 | 0.5027 | 0.935 | 0.696 | 0.875 | 0.955 | |||||
0.850 | 0.5674 | 0.828 | 0.617 | 0.775 | 0.846 | |||||
0.900 | 0.6362 | 0.739 | 0.550 | 0.692 | 0.755 | |||||
0.950 | 0.7088 | 0.663 | 0.494 | 0.621 | 0.677 | |||||
1.000 | 0.7854 | 0.598 | 0.446 | 0.560 | 0.611 | |||||
1.060 | ± 0020 | 0.8852 | 0.533 | ± 4% | 0.397 | ± 4% | 0.499 | ± 4% | 0.544 | ± 4% |
1.120 | 0.9852 | 0.477 | 0.355 | 0.447 | 0.487 | |||||
1.180 | 1.094 | 0.430 | 0.320 | 0.402 | 0.439 | |||||
1.250 | 1.227 | 0.383 | 0.285 | 0.359 | 0.391 | |||||
1.320 | 1.368 | 0.343 | 0.256 | 0.322 | 0.351 | |||||
1.400 | 1.539 | 0.305 | 0.227 | 0.286 | 0.312 | |||||
1.500 | 1.767 | 0.266 | 0.198 | 0.249 | 0.272 | |||||
1.600 | 2.011 | 0.234 | 0.174 | 0.219 | 0.239 | |||||
1.700 | ± 0025 | 2.270 | 0.207 | ± 4% | 0.154 | ± 4% | 0.194 | ± 4% | 0.211 | ± 4% |
1.800 | 2.545 | 0.185 | 0.138 | 0.173 | 0.189 | |||||
1.900 | 2.835 | 0.166 | 0.123 | 0.155 | 0.169 | |||||
2.000 | 3.142 | 0.15 | 0.111 | 0.140 | 0.153 | |||||
2.120 | 3.530 | 0.133 | 0.0992 | 0.125 | 0.136 | |||||
2.240 | ± 0030 | 3.941 | 0.119 | ± 4% | 0.0888 | ± 4% | 0.112 | ± 4% | 0.122 | ± 4% |
2.360 | 4.374 | 0.107 | 0.0800 | 0.101 | 0.110 | |||||
2.500 | 4.909 | 0.0957 | 0.0713 | 0.0896 | 0.0978 | |||||
2.650 | 5.515 | 0.0852 | 0.0635 | 0.0798 | 0.0870 | |||||
2.800 | 6.158 | 0.0763 | 0.0568 | 0.0715 | 0.0780 | |||||
3.000 | 7.069 | 0.0665 | 0.0495 | 0.0622 | 0.0679 | |||||
3.150 | ± 0035 | 7.793 | 0.0603 | ± 4% | 0.0449 | ± 4% | 0.0565 | ± 4% | 0.0616 | ± 4% |
3.350 | 8.814 | 0.0533 | 0.0397 | 0.0499 | 0.0545 | |||||
3.550 | 9.898 | 0.0475 | 0.0354 | 0.0445 | 0.0485 | |||||
3.750 | 11.04 | 0.0426 | 0.0317 | 0.0398 | 0.0435 | |||||
4.000 | 12.57 | 0.0374 | 0.0279 | 0.0350 | 0.0382 | |||||
4.250 | 14.19 | 0.0331 | 0.0247 | 0.0310 | 0.0338 | |||||
4.500 | 15.90 | 0.0296 | 0.0220 | 0.0277 | 0.0302 | |||||
4.750 | ± 0040 | 17.72 | 0.0265 | ± 4% | 0.0198 | ± 4% | 0.0248 | ± 4% | 0.0271 | ± 4% |
5.000 | 19.63 | 0.0239 | 0.0178 | 0.0224 | 0.0244 | |||||
5.300 | ± 0050 | 22.06 | 0.0213 | ± 4% | 0.0159 | ± 4% | 0.0199 | ± 4% | 0.0218 | ± 4% |
5.600 | 24.63 | 0.0191 | 0.0142 | 0.0179 | 0.0195 | |||||
6.000 | ± 0060 | 28.27 | 0.0166 | ± 4% | 0.0124 | ± 4% | 0.0156 | ± 4% | 0.017 | ± 4% |
6.300 | 31.17 | 0.0151 | 0.0112 | 0.0141 | 0.0154 |
Tamaño de la hoja
El espesor ((mm) | Las normas de seguridad | Ancho (mm) | Las normas de seguridad |
0.1 | ± 0010 | 50 75 100 |
Ancho < 100 mm, ± 1 ancho ≥ 100 mm, ± 1.5 |
0.112 | |||
0.125 | |||
0.140 | |||
0.160 | |||
0.180 | ±0,0100-0.020 | ||
0.200 | |||
0.224 | |||
0.250 | |||
0.280 | |||
0.315 | |||
0.355 | |||
0.400 | ± 0020 | 50 75 100 125 150 175 |
|
0.450 | |||
0.500 | |||
0.560 | Se aplicará el método de ensayo.030 | ||
0.630 | |||
0.710 | |||
0.800 | ± 0030 | ||
0.900 | |||
1.000 | ± 0040 | ||
1.120 | |||
1.250 | |||
1.400 | ± 0050 | ||
1.600 | |||
1.800 | ± 0060 | ||
2.000 |
Cuadro de tiras de manganeso, área de la sección transversal ((mm2)
Ancho (mm) El espesor ((mm) |
6.3 | 8.0 | 10.0 | 12.5 | 16.0 | 20.0 | 25.0 | 31.5 | 40.0 | |
± 03 | ± 03 | ± 03 | ± 04 | ± 04 | ± 05 | ± 05 | ± 06 | ± 07 | ||
0.180 | ± 0010 | 1.066 | ||||||||
0.200 | 1.184 | |||||||||
0.224 | 1.327 | 1.684 | ||||||||
0.250 | +0 en el segundo.01 - No hay nada.02 |
1.481 | 1.880 | 2.450 | ||||||
0.280 | 1.658 | 2.106 | 2.744 | |||||||
0.315 | 1.865 | 2.369 | 3.087 | 3.859 | ||||||
0.355 | 2.102 | 2.670 | 3.479 | 4.349 | ||||||
0.400 | ± 0020 | 2.369 | 3.008 | 3.920 | 4.900 | 6.272 | ||||
0.450 | 2.665 | 3.384 | 4.410 | 5.513 | 7.056 | 8.820 | 11.03 | |||
0.500 | 2.961 | 3.760 | 4.900 | 6.125 | 7.840 | 9.800 | 12.25 | |||
0.560 | +0 en el segundo.020 - No hay nada.030 |
3.316 | 4.211 | 5.488 | 6.860 | 8.781 | 10.98 | 13.72 | ||
0.630 | 3.731 | 4.738 | 6.174 | 7.718 | 9.878 | 12.35 | 15.44 | |||
0.710 | 4.205 | 5.339 | 6.958 | 8.698 | 11.13 | 13.92 | 17.40 | |||
0.800 | ± 0030 | 4.738 | 6.016 | 7.840 | 9.800 | 12.54 | 15.68 | 19.60 | 24.70 | 31.36 |
0.900 | 5.33 | 6.768 | 8.820 | 11.03 | 14.11 | 17.64 | 22.05 | 27.78 | 35.28 | |
1.000 | ± 0040 | 5.922 | 7.520 | 9.800 | 12.25 | 15.68 | 19.60 | 24.50 | 30.87 | 39.20 |
1.120 | 6.633 | 8.422 | 10.98 | 13.72 | 17.56 | 21.95 | 27.44 | 34.57 | 43.90 | |
1.250 | 7.403 | 9.400 | 12.25 | 15.31 | 19.60 | 24.50 | 30.63 | 38.59 | 49.00 | |
1.400 | ± 0050 | 8.291 | 10.53 | 13.72 | 17.15 | 21.95 | 27.44 | 34.30 | 43.22 | 54.88 |
1.600 | 9.475 | 12.03 | 15.68 | 19.60 | 25.09 | 31.36 | 39.20 | 49.39 | 62.72 | |
1.800 | ± 0060 | 10.66 | 13.54 | 17.64 | 22.05 | 28.22 | 35.28 | 44.10 | 55.57 | 70.56 |
2.000 | 11.84 | 15.04 | 19.60 | 24.50 | 31.36 | 39.20 | 49.00 | 61.74 | 78.40 | |
Nota: La superficie efectiva de la sección transversal de la cinta es el producto de su ancho y de su grosor multiplicados el siguiente coeficiente: Ancho < 10 mm, multiplicado por 0.98; Ancho ≥ 10 mm, multiplicado por 0.94. |
||||||||||
Algunas características clave de 6J8 incluyen:
6J8 ManganinaTiene una alta resistividad, por lo que es adecuado para su uso en resistencias y dispositivos de detección de corriente.
Tiene un TCR muy bajo, lo que significa que su resistencia no cambia significativamente con las fluctuaciones de temperatura, lo que es crucial para mediciones precisas.
La aleación es estable en un amplio rango de temperaturas, ofreciendo un rendimiento constante en diferentes condiciones térmicas.
6J8 Manganinaes resistente a la oxidación y la corrosión, lo que garantiza una durabilidad a largo plazo, especialmente en ambientes hostiles.
Es conocido por su buena resistencia a la tracción y puede ser dibujado en alambres finos para aplicaciones precisas.
Aplicación
La aleación mantiene sus propiedades durante largos períodos, incluso en condiciones ambientales cambiantes.
Ofrece un bajo ruido eléctrico y una alta estabilidad, lo cual es crucial para instrumentos de precisión y aplicaciones industriales.
![]() |
MOQ: | 5 kilos |
Standard Packaging: | Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera. |
Delivery Period: | 3 días |
Forma De Pago: | T/T, D/P |
Supply Capacity: | 30 toneladas por día |
F1 6J8 alambre de manganino de resistencia de cable de calefacción para ingeniería de precisión
6J8 Manganina es un tipo de aleación de manganina, conocida por su resistencia eléctrica estable y su coeficiente de resistencia a baja temperatura (TCR),que lo hace ideal para aplicaciones de precisión en sistemas eléctricos y electrónicos.
En resumen,6J8 Manganinaes una aleación conocida por su excelente estabilidad eléctrica, su bajo TCR y su resistencia mecánica, lo que la hace ideal para su uso en aplicaciones eléctricas y electrónicas de alta precisión,especialmente cuando la estabilidad de la temperatura es crítica.
Composición química
Nombre | El tipo | Composición química principal en % | |||
Cu | En | ¿ Qué? | Sí, sí. | ||
Las demás sustancias | 6J12 | Descanso | 11 ~ 13 | 2 ~ 3 | / |
F1 Manganina | 6J8 | Descanso | Entre 8 y 10 | / | 1 ~ 2 |
F2 Manganina | 6J13 | Descanso | 11 ~ 13 | 2 ~ 5 | / |
Resistividad por volumen de cables, láminas y cintas
Nombre | El tipo | Resistividad por volumen (μΩ·m) |
Las demás sustancias | 6J12 | 0.47 ± 0.03 |
F1 Manganina | 6J8 | 0.35 ± 0.05 |
F2 Manganina | 6J13 | 0.44 ± 0.04 |
Coeficiente medio de resistencia-temperatura de Constantan
Nombre | Temperatura de aplicación | Temperatura de ensayo | Coeficiente resistencia-temperatura | Coeficiente medio de resistencia a la temperatura | ||
A × 10-6 años°C- ¿Qué es? | β × 10-6 años°C- ¿Qué es? | α×10-6 °C-1 | ||||
Los demás, de polietileno o de polietileno | Nivel 1 | Entre 5 y 45 | 10, 20, 40 | -3 ~ + 5 | - 0,7 ~ 0 | / |
Nivel 2 | -5 ~ +10 | |||||
Nivel 3 | -10 ~ +5 | |||||
F1 alambre de manganeso, hoja | 10 ~ 80 | 10, 20, 40 | -5 ~ +10 | -0,25 ~ 0 | / | |
F2 alambre de manganeso, hoja | 10 ~ 80 | 0 ~ + 40 | - 0,7 ~ 1 | / |
Tasa de alargamiento
¿Qué es eso? | La velocidad de alargamiento (Lo=200 mm), % |
0.05 | 6 |
> 0,05 ~ 0.10 | 8 |
> 0,10 ~ 0.50 | 12 |
> 0 años50 | 15 |
Tasa de EMF térmico para el cobre
Nombre | El tipo | Temperatura | Tasa media de EMF térmico para el cobre |
Las demás sustancias | 6J12 | 0 ~ 100 | 1 |
F1 Manganina | 6J8 | 0 ~ 100 | 2 |
F2 Manganina | 6J13 | 0 ~ 100 | 3 |
Nota: La tasa de EMC térmico para el cobre es el valor absoluto |
Peso neto por bobina
Diámetro (mm) | Peso neto (g) | Diámetro (mm) | Peso neto (g) |
0.02 ~ 0.025 | 5 | > 0,28 ~ 0.45 | 300 |
> 0,025 ~ 0.03 | 10 | > 0,45 ~ 0.63 | 400 |
> 0,03 ~ 0.04 | 15 | > 0,63 ~ 0.75 | 700 |
> 0,04 ~ 0.06 | 30 | > 0,75 ~ 1.18 | 1200 |
> 0,06 ~ 0.08 | 60 | > 1,18 ~ 2.50 | 2000 |
> 0,08 ~ 0.15 | 80 | > 2,50 ~ 3.00 | 3000 |
> 0,15 ~ 0.28 | 150 |
Manganina ((6J12) Datos técnicos de los cables
Es el dia. | Superficie de la sección transversal (mm2) | Peso/metro (g/m) | Resistencia/méter a 20°C (Ω/m) | Es el dia. | Superficie de la sección transversal (mm2) | Peso/metro (g/m) | Resistencia/méter a 20°C (Ω/m) |
0.020 | 0.000314 | 0.00265 | 1346 a 1646 | 0.224 | 0.03941 | 0.3326 | 11.2-12. ¿Qué quieres decir?6 |
0.022 | 0.000318 | 0.00321 | 1113 a 1360 | 0.250 | 0.04909 | 0.414 | 9.00 a 10.15 |
0.025 | 0.000491 | 0.00414 | 862 a 1053 | 0.280 | 0.06158 | 0.5197 | 7.17-8.09 |
0.028 | 0.000616 | 0.0052 | 687 a 840 | 0.315 | 0.07793 | 0.6577 | 5.73-6. ¿Qué quieres decir?33 |
0.032 | 0.000804 | 0.00679 | 583 a 631 | 0.355 | 0.9898 | 0.8354 | 4.51-4. ¿Qué quieres decir?99 |
0.036 | 0.001018 | 0.00859 | 452 a 499 | 0.400 | 0.1257 | 1.061 | 3.55-3. ¿Qué quieres decir?93 |
0.040 | 0.001257 | 0.01061 | 344 a 404 | 0.450 | 0.159 | 1.342 | 2.81 y 3.10 |
0.045 | 0.001509 | 0.01342 | 272-319 | 0.500 | 0.1963 | 1.657 | 2.27 y 2.51 |
0.050 | 0.001963 | 0.01657 | 220 a 259 | 0.560 | 0.2463 | 2.08 | 1.83-1.98 |
0.056 | 0.002463 | 0.02079 | 176 a 206 años | 0.630 | 0.3117 | 2.63 | 1.45 y uno.57 |
0.063 | 0.003117 | 0.02631 | Las demás: | 0.710 | 0.3959 | 3.34 | 1.14 y 1.23 |
0.071 | 0.003959 | 0.03341 | 109-128 | 0.750 | 0.4418 | 3.73 | 1.02-1. ¿Qué quieres decir?11 |
0.080 | 0.005027 | 0.04243 | 86.0-101. ¿Qué quieres decir?0 | 0.800 | 0.5027 | 4.24 | 0.898-0. ¿Qué quieres decir?972 |
0.090 | 0.006362 | 0.0537 | 68.0-79. ¿Qué quieres decir?80 | 0.850 | 0.5674 | 4.79 | 0.795-0. ¿Qué quieres decir?861 |
0.100 | 0.007854 | 0.0663 | 55.1-64. ¿Qué quieres decir?6 | 0.900 | 0.6362 | 5.37 | 0.709-0. ¿Qué quieres decir?768 |
0.112 | 0.009852 | 0.08315 | 44.4-51. ¿Qué quieres decir?0 | 0.950 | 0.7088 | 5.98 | 0.637-0. ¿Qué quieres decir?690 |
0.125 | 0.01227 | 0.1036 | 35.6-41.0 | 1.000 | 0.7854 | 6.63 | 0.574-0. ¿Qué quieres decir?622 |
0.140 | 0.01539 | 0.1299 | 28.4-32. ¿Qué quieres?7 | 1.060 | 0.8825 | 7.45 | 0.511-0. ¿Qué quieres decir?554 |
0.150 | 0.01767 | 0.1491 | 24.7-28. ¿Qué quieres decir?5 | 1.120 | 0.9852 | 8.32 | 0.458-0. ¿Qué quieres decir?496 |
0.160 | 0.02011 | 0.1697 | 21.7-25. ¿Qué quieres decir?0 | 1.180 | 1.094 | 9.23 | 0.413-0. ¿Qué quieres decir?447 |
0.170 | 0.02270 | 0.1916 | 19.3-22.2 | 1.250 | 1.227 | 10.36 | 0.368-0. ¿Qué quieres decir?398 |
0.180 | 0.02545 | 0.2148 | 17.2-19. ¿Qué quieres decir?8 | 1.320 | 1.368 | 11.55 | 0.330-0.357 |
0.190 | 0.02835 | 0.239 | 15.4-17 por ciento.7 | 1.400 | 1.539 | 12.99 | 0.293-0. ¿Qué quieres decir?318 |
0.200 | 0.03142 | 0.2652 | 14.1-15. ¿Qué quieres?9 | 1.500 | 1.767 | 14.91 | 0.255 a 0.277 |
0.212 | 0.03530 | 0.2979 | 12.5 a 14.1 | 1.600 | 2.011 | 16.97 | 0.224-0. ¿Qué quieres decir?243 |
Cuadro de datos de alambre de Constantan y Manganin
¿Qué es eso? | Valor nominal del área seccional (mm)2) | Resistencia por metro (Ω/m) | ||||||||
6J12X | 6J8X | 6J13X | 6J40X | |||||||
Valor nominal (mm) |
Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | |
0.020 | ± 0002 | 0.000314 | 1496 | ± 10% | 1528 | ± 10% | ||||
0.022 | 0.000380 | 1236 | 1263 | |||||||
0.025 | 0.000491 | 957 | 978 | |||||||
0.028 | 0.000616 | 763 | 780 | |||||||
0.032 | ± 0003 | 0.000804 | 584 | ± 8% | ± 8% | ± 8% | 597 | ± 8% | ||
0.036 | 0.001018 | 462 | 472 | |||||||
0.040 | 0.001257 | 374 | 382 | |||||||
0.045 | 0.001590 | 296 | 302 | |||||||
0.050 | 0.001963 | 239 | 244 | |||||||
0.056 | 0.002463 | 191 | 195 | |||||||
0.063 | 0.003117 | 151 | 154 | |||||||
0.071 | 0.003959 | 119 | 121 | |||||||
0.080 | 0.005027 | 93.5 | 69.6 | 87.5 | 95.5 | |||||
0.090 | 0.006362 | 73.9 | 55.0 | 69.2 | 75.5 | |||||
0.100 | 0.007854 | 59.8 | 44.6 | 56.0 | 61.1 | |||||
0.112 | ± 0005 | 0.009852 | 47.7 | ± 7% | 35.5 | ± 7% | 44.7 | ± 7% | 48.7 | ± 7% |
0.125 | 0.01227 | 38.3 | 28.5 | 35.9 | 39.1 | |||||
0.140 | 0.01539 | 30.5 | 22.7 | 28.6 | 31.2 | |||||
0.160 | 0.02011 | 23.4 | 17.4 | 21.9 | 23.9 | |||||
0.180 | 0.02545 | 18.5 | 13.8 | 17.3 | 18.9 | |||||
0.200 | ± 0005 | 0.03142 | 15.0 | ± 6% | 11.1 | ± 6% | 14.0 | ± 6% | 15.3 | ± 6% |
0.224 | 0.03941 | 11.9 | 8.88 | 11.2 | 12.2 | |||||
0.250 | 0.04909 | 9.57 | 7.13 | 8.96 | 9.78 | |||||
0.280 | 0.06158 | 7.63 | 5.68 | 7.15 | 7.80 | |||||
0.315 | ± 0010 | 0.007793 | 6.03 | ± 5 por ciento | 4.49 | ± 5 por ciento | 5.65 | ± 5 por ciento | 6.16 | ± 5 por ciento |
0.355 | 0.09898 | 4.75 | 3.54 | 4.45 | 4.85 | |||||
0.400 | 0.1257 | 3.74 | 2.79 | 3.50 | 3.82 | |||||
0.450 | 0.1590 | 2.96 | 2.20 | 2.77 | 3.02 | |||||
0.500 | ± 0015 | 0.1963 | 2.39 | ± 4% | 1.78 | ± 4% | 2.24 | ± 4% | 2.44 | ± 4% |
0.560 | 0.2463 | 1.91 | 1.42 | 1.79 | 1.95 | |||||
0.630 | 0.3117 | 1.51 | 1.12 | 1.41 | 1.51 | |||||
0.710 | 0.3959 | 1.19 | 0.884 | 1.11 | 1.21 | |||||
0.750 | 0.4418 | 1.06 | 0.792 | 1.00 | 1.09 | |||||
0.800 | 0.5027 | 0.935 | 0.696 | 0.875 | 0.955 | |||||
0.850 | 0.5674 | 0.828 | 0.617 | 0.775 | 0.846 | |||||
0.900 | 0.6362 | 0.739 | 0.550 | 0.692 | 0.755 | |||||
0.950 | 0.7088 | 0.663 | 0.494 | 0.621 | 0.677 | |||||
1.000 | 0.7854 | 0.598 | 0.446 | 0.560 | 0.611 | |||||
1.060 | ± 0020 | 0.8852 | 0.533 | ± 4% | 0.397 | ± 4% | 0.499 | ± 4% | 0.544 | ± 4% |
1.120 | 0.9852 | 0.477 | 0.355 | 0.447 | 0.487 | |||||
1.180 | 1.094 | 0.430 | 0.320 | 0.402 | 0.439 | |||||
1.250 | 1.227 | 0.383 | 0.285 | 0.359 | 0.391 | |||||
1.320 | 1.368 | 0.343 | 0.256 | 0.322 | 0.351 | |||||
1.400 | 1.539 | 0.305 | 0.227 | 0.286 | 0.312 | |||||
1.500 | 1.767 | 0.266 | 0.198 | 0.249 | 0.272 | |||||
1.600 | 2.011 | 0.234 | 0.174 | 0.219 | 0.239 | |||||
1.700 | ± 0025 | 2.270 | 0.207 | ± 4% | 0.154 | ± 4% | 0.194 | ± 4% | 0.211 | ± 4% |
1.800 | 2.545 | 0.185 | 0.138 | 0.173 | 0.189 | |||||
1.900 | 2.835 | 0.166 | 0.123 | 0.155 | 0.169 | |||||
2.000 | 3.142 | 0.15 | 0.111 | 0.140 | 0.153 | |||||
2.120 | 3.530 | 0.133 | 0.0992 | 0.125 | 0.136 | |||||
2.240 | ± 0030 | 3.941 | 0.119 | ± 4% | 0.0888 | ± 4% | 0.112 | ± 4% | 0.122 | ± 4% |
2.360 | 4.374 | 0.107 | 0.0800 | 0.101 | 0.110 | |||||
2.500 | 4.909 | 0.0957 | 0.0713 | 0.0896 | 0.0978 | |||||
2.650 | 5.515 | 0.0852 | 0.0635 | 0.0798 | 0.0870 | |||||
2.800 | 6.158 | 0.0763 | 0.0568 | 0.0715 | 0.0780 | |||||
3.000 | 7.069 | 0.0665 | 0.0495 | 0.0622 | 0.0679 | |||||
3.150 | ± 0035 | 7.793 | 0.0603 | ± 4% | 0.0449 | ± 4% | 0.0565 | ± 4% | 0.0616 | ± 4% |
3.350 | 8.814 | 0.0533 | 0.0397 | 0.0499 | 0.0545 | |||||
3.550 | 9.898 | 0.0475 | 0.0354 | 0.0445 | 0.0485 | |||||
3.750 | 11.04 | 0.0426 | 0.0317 | 0.0398 | 0.0435 | |||||
4.000 | 12.57 | 0.0374 | 0.0279 | 0.0350 | 0.0382 | |||||
4.250 | 14.19 | 0.0331 | 0.0247 | 0.0310 | 0.0338 | |||||
4.500 | 15.90 | 0.0296 | 0.0220 | 0.0277 | 0.0302 | |||||
4.750 | ± 0040 | 17.72 | 0.0265 | ± 4% | 0.0198 | ± 4% | 0.0248 | ± 4% | 0.0271 | ± 4% |
5.000 | 19.63 | 0.0239 | 0.0178 | 0.0224 | 0.0244 | |||||
5.300 | ± 0050 | 22.06 | 0.0213 | ± 4% | 0.0159 | ± 4% | 0.0199 | ± 4% | 0.0218 | ± 4% |
5.600 | 24.63 | 0.0191 | 0.0142 | 0.0179 | 0.0195 | |||||
6.000 | ± 0060 | 28.27 | 0.0166 | ± 4% | 0.0124 | ± 4% | 0.0156 | ± 4% | 0.017 | ± 4% |
6.300 | 31.17 | 0.0151 | 0.0112 | 0.0141 | 0.0154 |
Tamaño de la hoja
El espesor ((mm) | Las normas de seguridad | Ancho (mm) | Las normas de seguridad |
0.1 | ± 0010 | 50 75 100 |
Ancho < 100 mm, ± 1 ancho ≥ 100 mm, ± 1.5 |
0.112 | |||
0.125 | |||
0.140 | |||
0.160 | |||
0.180 | ±0,0100-0.020 | ||
0.200 | |||
0.224 | |||
0.250 | |||
0.280 | |||
0.315 | |||
0.355 | |||
0.400 | ± 0020 | 50 75 100 125 150 175 |
|
0.450 | |||
0.500 | |||
0.560 | Se aplicará el método de ensayo.030 | ||
0.630 | |||
0.710 | |||
0.800 | ± 0030 | ||
0.900 | |||
1.000 | ± 0040 | ||
1.120 | |||
1.250 | |||
1.400 | ± 0050 | ||
1.600 | |||
1.800 | ± 0060 | ||
2.000 |
Cuadro de tiras de manganeso, área de la sección transversal ((mm2)
Ancho (mm) El espesor ((mm) |
6.3 | 8.0 | 10.0 | 12.5 | 16.0 | 20.0 | 25.0 | 31.5 | 40.0 | |
± 03 | ± 03 | ± 03 | ± 04 | ± 04 | ± 05 | ± 05 | ± 06 | ± 07 | ||
0.180 | ± 0010 | 1.066 | ||||||||
0.200 | 1.184 | |||||||||
0.224 | 1.327 | 1.684 | ||||||||
0.250 | +0 en el segundo.01 - No hay nada.02 |
1.481 | 1.880 | 2.450 | ||||||
0.280 | 1.658 | 2.106 | 2.744 | |||||||
0.315 | 1.865 | 2.369 | 3.087 | 3.859 | ||||||
0.355 | 2.102 | 2.670 | 3.479 | 4.349 | ||||||
0.400 | ± 0020 | 2.369 | 3.008 | 3.920 | 4.900 | 6.272 | ||||
0.450 | 2.665 | 3.384 | 4.410 | 5.513 | 7.056 | 8.820 | 11.03 | |||
0.500 | 2.961 | 3.760 | 4.900 | 6.125 | 7.840 | 9.800 | 12.25 | |||
0.560 | +0 en el segundo.020 - No hay nada.030 |
3.316 | 4.211 | 5.488 | 6.860 | 8.781 | 10.98 | 13.72 | ||
0.630 | 3.731 | 4.738 | 6.174 | 7.718 | 9.878 | 12.35 | 15.44 | |||
0.710 | 4.205 | 5.339 | 6.958 | 8.698 | 11.13 | 13.92 | 17.40 | |||
0.800 | ± 0030 | 4.738 | 6.016 | 7.840 | 9.800 | 12.54 | 15.68 | 19.60 | 24.70 | 31.36 |
0.900 | 5.33 | 6.768 | 8.820 | 11.03 | 14.11 | 17.64 | 22.05 | 27.78 | 35.28 | |
1.000 | ± 0040 | 5.922 | 7.520 | 9.800 | 12.25 | 15.68 | 19.60 | 24.50 | 30.87 | 39.20 |
1.120 | 6.633 | 8.422 | 10.98 | 13.72 | 17.56 | 21.95 | 27.44 | 34.57 | 43.90 | |
1.250 | 7.403 | 9.400 | 12.25 | 15.31 | 19.60 | 24.50 | 30.63 | 38.59 | 49.00 | |
1.400 | ± 0050 | 8.291 | 10.53 | 13.72 | 17.15 | 21.95 | 27.44 | 34.30 | 43.22 | 54.88 |
1.600 | 9.475 | 12.03 | 15.68 | 19.60 | 25.09 | 31.36 | 39.20 | 49.39 | 62.72 | |
1.800 | ± 0060 | 10.66 | 13.54 | 17.64 | 22.05 | 28.22 | 35.28 | 44.10 | 55.57 | 70.56 |
2.000 | 11.84 | 15.04 | 19.60 | 24.50 | 31.36 | 39.20 | 49.00 | 61.74 | 78.40 | |
Nota: La superficie efectiva de la sección transversal de la cinta es el producto de su ancho y de su grosor multiplicados el siguiente coeficiente: Ancho < 10 mm, multiplicado por 0.98; Ancho ≥ 10 mm, multiplicado por 0.94. |
||||||||||
Algunas características clave de 6J8 incluyen:
6J8 ManganinaTiene una alta resistividad, por lo que es adecuado para su uso en resistencias y dispositivos de detección de corriente.
Tiene un TCR muy bajo, lo que significa que su resistencia no cambia significativamente con las fluctuaciones de temperatura, lo que es crucial para mediciones precisas.
La aleación es estable en un amplio rango de temperaturas, ofreciendo un rendimiento constante en diferentes condiciones térmicas.
6J8 Manganinaes resistente a la oxidación y la corrosión, lo que garantiza una durabilidad a largo plazo, especialmente en ambientes hostiles.
Es conocido por su buena resistencia a la tracción y puede ser dibujado en alambres finos para aplicaciones precisas.
Aplicación
La aleación mantiene sus propiedades durante largos períodos, incluso en condiciones ambientales cambiantes.
Ofrece un bajo ruido eléctrico y una alta estabilidad, lo cual es crucial para instrumentos de precisión y aplicaciones industriales.
