MOQ: | 5 kilos |
Standard Packaging: | Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera. |
Delivery Period: | 3 días |
Forma De Pago: | T/T, D/P |
Supply Capacity: | 30 toneladas por día |

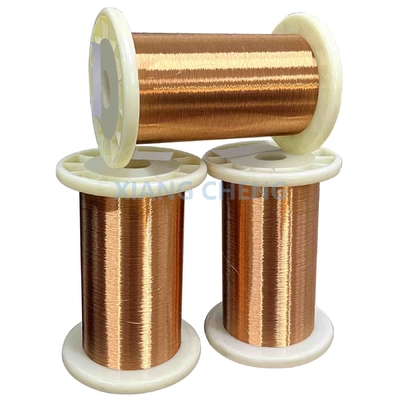

6J12/6J12P/6J12X alambre de resistencia cobre manganeso níquel OEM para el sistema de calefacción
ElLos demás:es un material de tipo manganina compuesto principalmente de cobre (Cu), níquel (Ni) y manganeso (Mn). Está diseñado específicamente para aplicaciones de alta precisión que requieren una resistencia eléctrica estable,Fuerza electromotriz térmica baja (EMF), y el coeficiente mínimo de resistencia a la temperatura (TCR).
El alambre de aleación 6J12 ofrece estabilidad a largo plazo, alta durabilidad y un rendimiento eléctrico constante en diferentes condiciones ambientales.lo que lo convierte en una opción popular en los campos científico e industrial.
En resumen, 6J12 combina alta resistividad, bajo TCR y resistencia a la corrosión, lo que lo hace indispensable en aplicaciones eléctricas de precisión y sensibles a la temperatura.
Composición química
Nombre | El tipo | Composición química principal en % | |||
Cu | En | ¿ Qué? | Sí, sí. | ||
Las demás sustancias | 6J12 | Descanso | 11 ~ 13 | 2 ~ 3 | / |
F1 Manganina | 6J8 | Descanso | Entre 8 y 10 | / | 1 ~ 2 |
F2 Manganina | 6J13 | Descanso | 11 ~ 13 | 2 ~ 5 | / |
Resistividad por volumen de cables, láminas y cintas
Nombre | El tipo | Resistividad por volumen (μΩ·m) |
Las demás sustancias | 6J12 | 0.47 ± 0.03 |
F1 Manganina | 6J8 | 0.35 ± 0.05 |
F2 Manganina | 6J13 | 0.44 ± 0.04 |
Coeficiente medio de resistencia-temperatura de Constantan
Nombre | Temperatura de aplicación | Temperatura de ensayo | Coeficiente resistencia-temperatura | Coeficiente medio de resistencia a la temperatura | ||
A × 10-6 años°C- ¿Qué es? | β × 10-6 años°C- ¿Qué es? | α×10-6 °C-1 | ||||
Los demás, de polietileno o de polietileno | Nivel 1 | Entre 5 y 45 | 10, 20, 40 | -3 ~ + 5 | - 0,7 ~ 0 | / |
Nivel 2 | -5 ~ +10 | |||||
Nivel 3 | -10 ~ +5 | |||||
F1 alambre de manganeso, hoja | 10 ~ 80 | 10, 20, 40 | -5 ~ +10 | -0,25 ~ 0 | / | |
F2 alambre de manganeso, hoja | 10 ~ 80 | 0 ~ + 40 | - 0,7 ~ 1 | / |
Tasa de alargamiento
¿Qué es eso? | La velocidad de alargamiento (Lo=200 mm), % |
0.05 | 6 |
> 0,05 ~ 0.10 | 8 |
> 0,10 ~ 0.50 | 12 |
> 0 años50 | 15 |
Tasa de EMF térmico para el cobre
Nombre | El tipo | Temperatura | Tasa media de EMF térmico para el cobre |
Las demás sustancias | 6J12 | 0 ~ 100 | 1 |
F1 Manganina | 6J8 | 0 ~ 100 | 2 |
F2 Manganina | 6J13 | 0 ~ 100 | 3 |
Nota: La tasa de EMC térmico para el cobre es el valor absoluto |
Peso neto por bobina
Diámetro (mm) | Peso neto (g) | Diámetro (mm) | Peso neto (g) |
0.02 ~ 0.025 | 5 | > 0,28 ~ 0.45 | 300 |
> 0,025 ~ 0.03 | 10 | > 0,45 ~ 0.63 | 400 |
> 0,03 ~ 0.04 | 15 | > 0,63 ~ 0.75 | 700 |
> 0,04 ~ 0.06 | 30 | > 0,75 ~ 1.18 | 1200 |
> 0,06 ~ 0.08 | 60 | > 1,18 ~ 2.50 | 2000 |
> 0,08 ~ 0.15 | 80 | > 2,50 ~ 3.00 | 3000 |
> 0,15 ~ 0.28 | 150 |
Manganina ((6J12) Datos técnicos de los cables
Es el dia. | Superficie de la sección transversal (mm2) | Peso/metro (g/m) | Resistencia/méter a 20°C (Ω/m) | Es el dia. | Superficie de la sección transversal (mm2) | Peso/metro (g/m) | Resistencia/méter a 20°C (Ω/m) |
0.020 | 0.000314 | 0.00265 | 1346 a 1646 | 0.224 | 0.03941 | 0.3326 | 11.2-12. ¿Qué quieres decir?6 |
0.022 | 0.000318 | 0.00321 | 1113 a 1360 | 0.250 | 0.04909 | 0.414 | 9.00 a 10.15 |
0.025 | 0.000491 | 0.00414 | 862 a 1053 | 0.280 | 0.06158 | 0.5197 | 7.17-8.09 |
0.028 | 0.000616 | 0.0052 | 687 a 840 | 0.315 | 0.07793 | 0.6577 | 5.73-6. ¿Qué quieres decir?33 |
0.032 | 0.000804 | 0.00679 | 583 a 631 | 0.355 | 0.9898 | 0.8354 | 4.51-4. ¿Qué quieres decir?99 |
0.036 | 0.001018 | 0.00859 | 452 a 499 | 0.400 | 0.1257 | 1.061 | 3.55-3. ¿Qué quieres decir?93 |
0.040 | 0.001257 | 0.01061 | 344 a 404 | 0.450 | 0.159 | 1.342 | 2.81 y 3.10 |
0.045 | 0.001509 | 0.01342 | 272-319 | 0.500 | 0.1963 | 1.657 | 2.27 y 2.51 |
0.050 | 0.001963 | 0.01657 | 220 a 259 | 0.560 | 0.2463 | 2.08 | 1.83-1.98 |
0.056 | 0.002463 | 0.02079 | 176 a 206 años | 0.630 | 0.3117 | 2.63 | 1.45 y uno.57 |
0.063 | 0.003117 | 0.02631 | Las demás: | 0.710 | 0.3959 | 3.34 | 1.14 y 1.23 |
0.071 | 0.003959 | 0.03341 | 109-128 | 0.750 | 0.4418 | 3.73 | 1.02-1. ¿Qué quieres decir?11 |
0.080 | 0.005027 | 0.04243 | 86.0-101. ¿Qué quieres decir?0 | 0.800 | 0.5027 | 4.24 | 0.898-0. ¿Qué quieres decir?972 |
0.090 | 0.006362 | 0.0537 | 68.0-79. ¿Qué quieres decir?80 | 0.850 | 0.5674 | 4.79 | 0.795-0. ¿Qué quieres decir?861 |
0.100 | 0.007854 | 0.0663 | 55.1-64. ¿Qué quieres decir?6 | 0.900 | 0.6362 | 5.37 | 0.709-0. ¿Qué quieres decir?768 |
0.112 | 0.009852 | 0.08315 | 44.4-51. ¿Qué quieres decir?0 | 0.950 | 0.7088 | 5.98 | 0.637-0. ¿Qué quieres decir?690 |
0.125 | 0.01227 | 0.1036 | 35.6-41.0 | 1.000 | 0.7854 | 6.63 | 0.574-0. ¿Qué quieres decir?622 |
0.140 | 0.01539 | 0.1299 | 28.4-32. ¿Qué quieres?7 | 1.060 | 0.8825 | 7.45 | 0.511-0. ¿Qué quieres decir?554 |
0.150 | 0.01767 | 0.1491 | 24.7-28. ¿Qué quieres decir?5 | 1.120 | 0.9852 | 8.32 | 0.458-0. ¿Qué quieres decir?496 |
0.160 | 0.02011 | 0.1697 | 21.7-25. ¿Qué quieres decir?0 | 1.180 | 1.094 | 9.23 | 0.413-0. ¿Qué quieres decir?447 |
0.170 | 0.02270 | 0.1916 | 19.3-22.2 | 1.250 | 1.227 | 10.36 | 0.368-0. ¿Qué quieres decir?398 |
0.180 | 0.02545 | 0.2148 | 17.2-19. ¿Qué quieres decir?8 | 1.320 | 1.368 | 11.55 | 0.330-0.357 |
0.190 | 0.02835 | 0.239 | 15.4-17 por ciento.7 | 1.400 | 1.539 | 12.99 | 0.293-0. ¿Qué quieres decir?318 |
0.200 | 0.03142 | 0.2652 | 14.1-15. ¿Qué quieres?9 | 1.500 | 1.767 | 14.91 | 0.255 a 0.277 |
0.212 | 0.03530 | 0.2979 | 12.5 a 14.1 | 1.600 | 2.011 | 16.97 | 0.224-0. ¿Qué quieres decir?243 |
Cuadro de datos de alambre de Constantan y Manganin
¿Qué es eso? | Valor nominal del área seccional (mm)2) | Resistencia por metro (Ω/m) | ||||||||
6J12X | 6J8X | 6J13X | 6J40X | |||||||
Valor nominal (mm) |
Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | |
0.020 | ± 0002 | 0.000314 | 1496 | ± 10% | 1528 | ± 10% | ||||
0.022 | 0.000380 | 1236 | 1263 | |||||||
0.025 | 0.000491 | 957 | 978 | |||||||
0.028 | 0.000616 | 763 | 780 | |||||||
0.032 | ± 0003 | 0.000804 | 584 | ± 8% | ± 8% | ± 8% | 597 | ± 8% | ||
0.036 | 0.001018 | 462 | 472 | |||||||
0.040 | 0.001257 | 374 | 382 | |||||||
0.045 | 0.001590 | 296 | 302 | |||||||
0.050 | 0.001963 | 239 | 244 | |||||||
0.056 | 0.002463 | 191 | 195 | |||||||
0.063 | 0.003117 | 151 | 154 | |||||||
0.071 | 0.003959 | 119 | 121 | |||||||
0.080 | 0.005027 | 93.5 | 69.6 | 87.5 | 95.5 | |||||
0.090 | 0.006362 | 73.9 | 55.0 | 69.2 | 75.5 | |||||
0.100 | 0.007854 | 59.8 | 44.6 | 56.0 | 61.1 | |||||
0.112 | ± 0005 | 0.009852 | 47.7 | ± 7% | 35.5 | ± 7% | 44.7 | ± 7% | 48.7 | ± 7% |
0.125 | 0.01227 | 38.3 | 28.5 | 35.9 | 39.1 | |||||
0.140 | 0.01539 | 30.5 | 22.7 | 28.6 | 31.2 | |||||
0.160 | 0.02011 | 23.4 | 17.4 | 21.9 | 23.9 | |||||
0.180 | 0.02545 | 18.5 | 13.8 | 17.3 | 18.9 | |||||
0.200 | ± 0005 | 0.03142 | 15.0 | ± 6% | 11.1 | ± 6% | 14.0 | ± 6% | 15.3 | ± 6% |
0.224 | 0.03941 | 11.9 | 8.88 | 11.2 | 12.2 | |||||
0.250 | 0.04909 | 9.57 | 7.13 | 8.96 | 9.78 | |||||
0.280 | 0.06158 | 7.63 | 5.68 | 7.15 | 7.80 | |||||
0.315 | ± 0010 | 0.007793 | 6.03 | ± 5 por ciento | 4.49 | ± 5 por ciento | 5.65 | ± 5 por ciento | 6.16 | ± 5 por ciento |
0.355 | 0.09898 | 4.75 | 3.54 | 4.45 | 4.85 | |||||
0.400 | 0.1257 | 3.74 | 2.79 | 3.50 | 3.82 | |||||
0.450 | 0.1590 | 2.96 | 2.20 | 2.77 | 3.02 | |||||
0.500 | ± 0015 | 0.1963 | 2.39 | ± 4% | 1.78 | ± 4% | 2.24 | ± 4% | 2.44 | ± 4% |
0.560 | 0.2463 | 1.91 | 1.42 | 1.79 | 1.95 | |||||
0.630 | 0.3117 | 1.51 | 1.12 | 1.41 | 1.51 | |||||
0.710 | 0.3959 | 1.19 | 0.884 | 1.11 | 1.21 | |||||
0.750 | 0.4418 | 1.06 | 0.792 | 1.00 | 1.09 | |||||
0.800 | 0.5027 | 0.935 | 0.696 | 0.875 | 0.955 | |||||
0.850 | 0.5674 | 0.828 | 0.617 | 0.775 | 0.846 | |||||
0.900 | 0.6362 | 0.739 | 0.550 | 0.692 | 0.755 | |||||
0.950 | 0.7088 | 0.663 | 0.494 | 0.621 | 0.677 | |||||
1.000 | 0.7854 | 0.598 | 0.446 | 0.560 | 0.611 | |||||
1.060 | ± 0020 | 0.8852 | 0.533 | ± 4% | 0.397 | ± 4% | 0.499 | ± 4% | 0.544 | ± 4% |
1.120 | 0.9852 | 0.477 | 0.355 | 0.447 | 0.487 | |||||
1.180 | 1.094 | 0.430 | 0.320 | 0.402 | 0.439 | |||||
1.250 | 1.227 | 0.383 | 0.285 | 0.359 | 0.391 | |||||
1.320 | 1.368 | 0.343 | 0.256 | 0.322 | 0.351 | |||||
1.400 | 1.539 | 0.305 | 0.227 | 0.286 | 0.312 | |||||
1.500 | 1.767 | 0.266 | 0.198 | 0.249 | 0.272 | |||||
1.600 | 2.011 | 0.234 | 0.174 | 0.219 | 0.239 | |||||
1.700 | ± 0025 | 2.270 | 0.207 | ± 4% | 0.154 | ± 4% | 0.194 | ± 4% | 0.211 | ± 4% |
1.800 | 2.545 | 0.185 | 0.138 | 0.173 | 0.189 | |||||
1.900 | 2.835 | 0.166 | 0.123 | 0.155 | 0.169 | |||||
2.000 | 3.142 | 0.15 | 0.111 | 0.140 | 0.153 | |||||
2.120 | 3.530 | 0.133 | 0.0992 | 0.125 | 0.136 | |||||
2.240 | ± 0030 | 3.941 | 0.119 | ± 4% | 0.0888 | ± 4% | 0.112 | ± 4% | 0.122 | ± 4% |
2.360 | 4.374 | 0.107 | 0.0800 | 0.101 | 0.110 | |||||
2.500 | 4.909 | 0.0957 | 0.0713 | 0.0896 | 0.0978 | |||||
2.650 | 5.515 | 0.0852 | 0.0635 | 0.0798 | 0.0870 | |||||
2.800 | 6.158 | 0.0763 | 0.0568 | 0.0715 | 0.0780 | |||||
3.000 | 7.069 | 0.0665 | 0.0495 | 0.0622 | 0.0679 | |||||
3.150 | ± 0035 | 7.793 | 0.0603 | ± 4% | 0.0449 | ± 4% | 0.0565 | ± 4% | 0.0616 | ± 4% |
3.350 | 8.814 | 0.0533 | 0.0397 | 0.0499 | 0.0545 | |||||
3.550 | 9.898 | 0.0475 | 0.0354 | 0.0445 | 0.0485 | |||||
3.750 | 11.04 | 0.0426 | 0.0317 | 0.0398 | 0.0435 | |||||
4.000 | 12.57 | 0.0374 | 0.0279 | 0.0350 | 0.0382 | |||||
4.250 | 14.19 | 0.0331 | 0.0247 | 0.0310 | 0.0338 | |||||
4.500 | 15.90 | 0.0296 | 0.0220 | 0.0277 | 0.0302 | |||||
4.750 | ± 0040 | 17.72 | 0.0265 | ± 4% | 0.0198 | ± 4% | 0.0248 | ± 4% | 0.0271 | ± 4% |
5.000 | 19.63 | 0.0239 | 0.0178 | 0.0224 | 0.0244 | |||||
5.300 | ± 0050 | 22.06 | 0.0213 | ± 4% | 0.0159 | ± 4% | 0.0199 | ± 4% | 0.0218 | ± 4% |
5.600 | 24.63 | 0.0191 | 0.0142 | 0.0179 | 0.0195 | |||||
6.000 | ± 0060 | 28.27 | 0.0166 | ± 4% | 0.0124 | ± 4% | 0.0156 | ± 4% | 0.017 | ± 4% |
6.300 | 31.17 | 0.0151 | 0.0112 | 0.0141 | 0.0154 |
Tamaño de la hoja
El espesor ((mm) | Las normas de seguridad | Ancho (mm) | Las normas de seguridad |
0.1 | ± 0010 | 50 75 100 |
Ancho < 100 mm, ± 1 ancho ≥ 100 mm, ± 1.5 |
0.112 | |||
0.125 | |||
0.140 | |||
0.160 | |||
0.180 | ±0,0100-0.020 | ||
0.200 | |||
0.224 | |||
0.250 | |||
0.280 | |||
0.315 | |||
0.355 | |||
0.400 | ± 0020 | 50 75 100 125 150 175 |
|
0.450 | |||
0.500 | |||
0.560 | Se aplicará el método de ensayo.030 | ||
0.630 | |||
0.710 | |||
0.800 | ± 0030 | ||
0.900 | |||
1.000 | ± 0040 | ||
1.120 | |||
1.250 | |||
1.400 | ± 0050 | ||
1.600 | |||
1.800 | ± 0060 | ||
2.000 |
Cuadro de tiras de manganeso, área de la sección transversal ((mm2)
Ancho (mm) El espesor ((mm) |
6.3 | 8.0 | 10.0 | 12.5 | 16.0 | 20.0 | 25.0 | 31.5 | 40.0 | |
± 03 | ± 03 | ± 03 | ± 04 | ± 04 | ± 05 | ± 05 | ± 06 | ± 07 | ||
0.180 | ± 0010 | 1.066 | ||||||||
0.200 | 1.184 | |||||||||
0.224 | 1.327 | 1.684 | ||||||||
0.250 | +0 en el segundo.01 - No hay nada.02 |
1.481 | 1.880 | 2.450 | ||||||
0.280 | 1.658 | 2.106 | 2.744 | |||||||
0.315 | 1.865 | 2.369 | 3.087 | 3.859 | ||||||
0.355 | 2.102 | 2.670 | 3.479 | 4.349 | ||||||
0.400 | ± 0020 | 2.369 | 3.008 | 3.920 | 4.900 | 6.272 | ||||
0.450 | 2.665 | 3.384 | 4.410 | 5.513 | 7.056 | 8.820 | 11.03 | |||
0.500 | 2.961 | 3.760 | 4.900 | 6.125 | 7.840 | 9.800 | 12.25 | |||
0.560 | +0 en el segundo.020 - No hay nada.030 |
3.316 | 4.211 | 5.488 | 6.860 | 8.781 | 10.98 | 13.72 | ||
0.630 | 3.731 | 4.738 | 6.174 | 7.718 | 9.878 | 12.35 | 15.44 | |||
0.710 | 4.205 | 5.339 | 6.958 | 8.698 | 11.13 | 13.92 | 17.40 | |||
0.800 | ± 0030 | 4.738 | 6.016 | 7.840 | 9.800 | 12.54 | 15.68 | 19.60 | 24.70 | 31.36 |
0.900 | 5.33 | 6.768 | 8.820 | 11.03 | 14.11 | 17.64 | 22.05 | 27.78 | 35.28 | |
1.000 | ± 0040 | 5.922 | 7.520 | 9.800 | 12.25 | 15.68 | 19.60 | 24.50 | 30.87 | 39.20 |
1.120 | 6.633 | 8.422 | 10.98 | 13.72 | 17.56 | 21.95 | 27.44 | 34.57 | 43.90 | |
1.250 | 7.403 | 9.400 | 12.25 | 15.31 | 19.60 | 24.50 | 30.63 | 38.59 | 49.00 | |
1.400 | ± 0050 | 8.291 | 10.53 | 13.72 | 17.15 | 21.95 | 27.44 | 34.30 | 43.22 | 54.88 |
1.600 | 9.475 | 12.03 | 15.68 | 19.60 | 25.09 | 31.36 | 39.20 | 49.39 | 62.72 | |
1.800 | ± 0060 | 10.66 | 13.54 | 17.64 | 22.05 | 28.22 | 35.28 | 44.10 | 55.57 | 70.56 |
2.000 | 11.84 | 15.04 | 19.60 | 24.50 | 31.36 | 39.20 | 49.00 | 61.74 | 78.40 | |
Nota: La superficie efectiva de la sección transversal de la cinta es el producto de su ancho y de su grosor multiplicados el siguiente coeficiente: Ancho < 10 mm, multiplicado por 0.98; Ancho ≥ 10 mm, multiplicado por 0.94. |
||||||||||
Algunas características clave de 6J12 incluyen:
6J12 tiene una alta resistencia eléctrica, que es crucial para aplicaciones que requieren valores de resistencia precisos.
La aleación presenta un coeficiente de resistencia a temperatura bajo y estable, lo que indica un cambio mínimo en la resistencia con fluctuaciones de temperatura, que generalmente oscila entre ± 20 ppm/°C y ± 50 ppm/°C.
Gracias a su alto contenido de níquel y cromo, el 6J12 ofrece una excelente resistencia a la oxidación y la corrosión, lo que lo hace adecuado para su uso en ambientes ácidos y alcalinos.
La aleación muestra una buena resistencia al arrastramiento, con una deformación plástica mínima bajo tensión a temperaturas elevadas, lo que la hace adecuada para aplicaciones a altas temperaturas.
6J12 tiene una vida útil de fatiga de aproximadamente 5 × 10 ^ 6 ciclos a un nivel de tensión de 50 MPa cuando se prueba a altas temperaturas, lo que indica su resistencia en condiciones de fatiga de alta temperatura.
Estas características hacen que el 6J12 sea un material ideal para resistencias de precisión, elementos de compensación de temperatura, tensiónímetros,y otras aplicaciones donde se requiere una resistencia eléctrica estable y precisa en un amplio rango de temperaturas.
Aplicaciones:
Debido a su alta resistencia eléctrica y coeficiente de resistencia a temperatura estable, el 6J12 se utiliza ampliamente en la fabricación de resistencias y elementos de resistencias de precisión.
El bajo coeficiente de temperatura de la aleación lo hace adecuado para dispositivos de compensación de temperatura y termistores que requieren cambios precisos de resistencia con variaciones de temperatura.
6J12 se utiliza en la producción de estenímetros para medir la tensión mecánica, dadas sus características de resistencia precisas y estables bajo tensión.
La aleación se utiliza en varios componentes electrónicos donde se requiere una alta resistencia y estabilidad a temperatura, como en redes de resistencias y reostatos.
6J12 se utiliza en sensores de automóviles que requieren cambios de resistencia en respuesta a la temperatura o a la tensión mecánica.
En los sistemas de control industrial, el 6J12 se utiliza por su rendimiento fiable en sensores y elementos de control que necesitan mantener una resistencia constante en condiciones variables.
La aleación se emplea en equipos médicos donde la resistencia precisa es crítica, como en sensores de temperatura y dispositivos de diagnóstico.
6J12 se utiliza en aplicaciones aeroespaciales y de defensa por su capacidad para mantener el rendimiento en condiciones de temperatura extrema y su resistencia a la corrosión.
En telecomunicaciones, 6J12 se utiliza por sus propiedades eléctricas consistentes en aplicaciones de alta frecuencia y su resistencia a los factores ambientales.
La aleación se utiliza en redes eléctricas para dispositivos de detección de corriente y otros componentes que requieren una resistencia estable bajo una alta tensión eléctrica.
Estas aplicaciones aprovechan la combinación única de 6J12 de alta resistencia, estabilidad a temperatura y resistencia a la corrosión,lo que lo convierte en un material valioso en electrónica de precisión e ingeniería.
MOQ: | 5 kilos |
Standard Packaging: | Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera. |
Delivery Period: | 3 días |
Forma De Pago: | T/T, D/P |
Supply Capacity: | 30 toneladas por día |
6J12/6J12P/6J12X alambre de resistencia cobre manganeso níquel OEM para el sistema de calefacción
ElLos demás:es un material de tipo manganina compuesto principalmente de cobre (Cu), níquel (Ni) y manganeso (Mn). Está diseñado específicamente para aplicaciones de alta precisión que requieren una resistencia eléctrica estable,Fuerza electromotriz térmica baja (EMF), y el coeficiente mínimo de resistencia a la temperatura (TCR).
El alambre de aleación 6J12 ofrece estabilidad a largo plazo, alta durabilidad y un rendimiento eléctrico constante en diferentes condiciones ambientales.lo que lo convierte en una opción popular en los campos científico e industrial.
En resumen, 6J12 combina alta resistividad, bajo TCR y resistencia a la corrosión, lo que lo hace indispensable en aplicaciones eléctricas de precisión y sensibles a la temperatura.
Composición química
Nombre | El tipo | Composición química principal en % | |||
Cu | En | ¿ Qué? | Sí, sí. | ||
Las demás sustancias | 6J12 | Descanso | 11 ~ 13 | 2 ~ 3 | / |
F1 Manganina | 6J8 | Descanso | Entre 8 y 10 | / | 1 ~ 2 |
F2 Manganina | 6J13 | Descanso | 11 ~ 13 | 2 ~ 5 | / |
Resistividad por volumen de cables, láminas y cintas
Nombre | El tipo | Resistividad por volumen (μΩ·m) |
Las demás sustancias | 6J12 | 0.47 ± 0.03 |
F1 Manganina | 6J8 | 0.35 ± 0.05 |
F2 Manganina | 6J13 | 0.44 ± 0.04 |
Coeficiente medio de resistencia-temperatura de Constantan
Nombre | Temperatura de aplicación | Temperatura de ensayo | Coeficiente resistencia-temperatura | Coeficiente medio de resistencia a la temperatura | ||
A × 10-6 años°C- ¿Qué es? | β × 10-6 años°C- ¿Qué es? | α×10-6 °C-1 | ||||
Los demás, de polietileno o de polietileno | Nivel 1 | Entre 5 y 45 | 10, 20, 40 | -3 ~ + 5 | - 0,7 ~ 0 | / |
Nivel 2 | -5 ~ +10 | |||||
Nivel 3 | -10 ~ +5 | |||||
F1 alambre de manganeso, hoja | 10 ~ 80 | 10, 20, 40 | -5 ~ +10 | -0,25 ~ 0 | / | |
F2 alambre de manganeso, hoja | 10 ~ 80 | 0 ~ + 40 | - 0,7 ~ 1 | / |
Tasa de alargamiento
¿Qué es eso? | La velocidad de alargamiento (Lo=200 mm), % |
0.05 | 6 |
> 0,05 ~ 0.10 | 8 |
> 0,10 ~ 0.50 | 12 |
> 0 años50 | 15 |
Tasa de EMF térmico para el cobre
Nombre | El tipo | Temperatura | Tasa media de EMF térmico para el cobre |
Las demás sustancias | 6J12 | 0 ~ 100 | 1 |
F1 Manganina | 6J8 | 0 ~ 100 | 2 |
F2 Manganina | 6J13 | 0 ~ 100 | 3 |
Nota: La tasa de EMC térmico para el cobre es el valor absoluto |
Peso neto por bobina
Diámetro (mm) | Peso neto (g) | Diámetro (mm) | Peso neto (g) |
0.02 ~ 0.025 | 5 | > 0,28 ~ 0.45 | 300 |
> 0,025 ~ 0.03 | 10 | > 0,45 ~ 0.63 | 400 |
> 0,03 ~ 0.04 | 15 | > 0,63 ~ 0.75 | 700 |
> 0,04 ~ 0.06 | 30 | > 0,75 ~ 1.18 | 1200 |
> 0,06 ~ 0.08 | 60 | > 1,18 ~ 2.50 | 2000 |
> 0,08 ~ 0.15 | 80 | > 2,50 ~ 3.00 | 3000 |
> 0,15 ~ 0.28 | 150 |
Manganina ((6J12) Datos técnicos de los cables
Es el dia. | Superficie de la sección transversal (mm2) | Peso/metro (g/m) | Resistencia/méter a 20°C (Ω/m) | Es el dia. | Superficie de la sección transversal (mm2) | Peso/metro (g/m) | Resistencia/méter a 20°C (Ω/m) |
0.020 | 0.000314 | 0.00265 | 1346 a 1646 | 0.224 | 0.03941 | 0.3326 | 11.2-12. ¿Qué quieres decir?6 |
0.022 | 0.000318 | 0.00321 | 1113 a 1360 | 0.250 | 0.04909 | 0.414 | 9.00 a 10.15 |
0.025 | 0.000491 | 0.00414 | 862 a 1053 | 0.280 | 0.06158 | 0.5197 | 7.17-8.09 |
0.028 | 0.000616 | 0.0052 | 687 a 840 | 0.315 | 0.07793 | 0.6577 | 5.73-6. ¿Qué quieres decir?33 |
0.032 | 0.000804 | 0.00679 | 583 a 631 | 0.355 | 0.9898 | 0.8354 | 4.51-4. ¿Qué quieres decir?99 |
0.036 | 0.001018 | 0.00859 | 452 a 499 | 0.400 | 0.1257 | 1.061 | 3.55-3. ¿Qué quieres decir?93 |
0.040 | 0.001257 | 0.01061 | 344 a 404 | 0.450 | 0.159 | 1.342 | 2.81 y 3.10 |
0.045 | 0.001509 | 0.01342 | 272-319 | 0.500 | 0.1963 | 1.657 | 2.27 y 2.51 |
0.050 | 0.001963 | 0.01657 | 220 a 259 | 0.560 | 0.2463 | 2.08 | 1.83-1.98 |
0.056 | 0.002463 | 0.02079 | 176 a 206 años | 0.630 | 0.3117 | 2.63 | 1.45 y uno.57 |
0.063 | 0.003117 | 0.02631 | Las demás: | 0.710 | 0.3959 | 3.34 | 1.14 y 1.23 |
0.071 | 0.003959 | 0.03341 | 109-128 | 0.750 | 0.4418 | 3.73 | 1.02-1. ¿Qué quieres decir?11 |
0.080 | 0.005027 | 0.04243 | 86.0-101. ¿Qué quieres decir?0 | 0.800 | 0.5027 | 4.24 | 0.898-0. ¿Qué quieres decir?972 |
0.090 | 0.006362 | 0.0537 | 68.0-79. ¿Qué quieres decir?80 | 0.850 | 0.5674 | 4.79 | 0.795-0. ¿Qué quieres decir?861 |
0.100 | 0.007854 | 0.0663 | 55.1-64. ¿Qué quieres decir?6 | 0.900 | 0.6362 | 5.37 | 0.709-0. ¿Qué quieres decir?768 |
0.112 | 0.009852 | 0.08315 | 44.4-51. ¿Qué quieres decir?0 | 0.950 | 0.7088 | 5.98 | 0.637-0. ¿Qué quieres decir?690 |
0.125 | 0.01227 | 0.1036 | 35.6-41.0 | 1.000 | 0.7854 | 6.63 | 0.574-0. ¿Qué quieres decir?622 |
0.140 | 0.01539 | 0.1299 | 28.4-32. ¿Qué quieres?7 | 1.060 | 0.8825 | 7.45 | 0.511-0. ¿Qué quieres decir?554 |
0.150 | 0.01767 | 0.1491 | 24.7-28. ¿Qué quieres decir?5 | 1.120 | 0.9852 | 8.32 | 0.458-0. ¿Qué quieres decir?496 |
0.160 | 0.02011 | 0.1697 | 21.7-25. ¿Qué quieres decir?0 | 1.180 | 1.094 | 9.23 | 0.413-0. ¿Qué quieres decir?447 |
0.170 | 0.02270 | 0.1916 | 19.3-22.2 | 1.250 | 1.227 | 10.36 | 0.368-0. ¿Qué quieres decir?398 |
0.180 | 0.02545 | 0.2148 | 17.2-19. ¿Qué quieres decir?8 | 1.320 | 1.368 | 11.55 | 0.330-0.357 |
0.190 | 0.02835 | 0.239 | 15.4-17 por ciento.7 | 1.400 | 1.539 | 12.99 | 0.293-0. ¿Qué quieres decir?318 |
0.200 | 0.03142 | 0.2652 | 14.1-15. ¿Qué quieres?9 | 1.500 | 1.767 | 14.91 | 0.255 a 0.277 |
0.212 | 0.03530 | 0.2979 | 12.5 a 14.1 | 1.600 | 2.011 | 16.97 | 0.224-0. ¿Qué quieres decir?243 |
Cuadro de datos de alambre de Constantan y Manganin
¿Qué es eso? | Valor nominal del área seccional (mm)2) | Resistencia por metro (Ω/m) | ||||||||
6J12X | 6J8X | 6J13X | 6J40X | |||||||
Valor nominal (mm) |
Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | Valor nominal (Ω/m) | Las normas de seguridad | |
0.020 | ± 0002 | 0.000314 | 1496 | ± 10% | 1528 | ± 10% | ||||
0.022 | 0.000380 | 1236 | 1263 | |||||||
0.025 | 0.000491 | 957 | 978 | |||||||
0.028 | 0.000616 | 763 | 780 | |||||||
0.032 | ± 0003 | 0.000804 | 584 | ± 8% | ± 8% | ± 8% | 597 | ± 8% | ||
0.036 | 0.001018 | 462 | 472 | |||||||
0.040 | 0.001257 | 374 | 382 | |||||||
0.045 | 0.001590 | 296 | 302 | |||||||
0.050 | 0.001963 | 239 | 244 | |||||||
0.056 | 0.002463 | 191 | 195 | |||||||
0.063 | 0.003117 | 151 | 154 | |||||||
0.071 | 0.003959 | 119 | 121 | |||||||
0.080 | 0.005027 | 93.5 | 69.6 | 87.5 | 95.5 | |||||
0.090 | 0.006362 | 73.9 | 55.0 | 69.2 | 75.5 | |||||
0.100 | 0.007854 | 59.8 | 44.6 | 56.0 | 61.1 | |||||
0.112 | ± 0005 | 0.009852 | 47.7 | ± 7% | 35.5 | ± 7% | 44.7 | ± 7% | 48.7 | ± 7% |
0.125 | 0.01227 | 38.3 | 28.5 | 35.9 | 39.1 | |||||
0.140 | 0.01539 | 30.5 | 22.7 | 28.6 | 31.2 | |||||
0.160 | 0.02011 | 23.4 | 17.4 | 21.9 | 23.9 | |||||
0.180 | 0.02545 | 18.5 | 13.8 | 17.3 | 18.9 | |||||
0.200 | ± 0005 | 0.03142 | 15.0 | ± 6% | 11.1 | ± 6% | 14.0 | ± 6% | 15.3 | ± 6% |
0.224 | 0.03941 | 11.9 | 8.88 | 11.2 | 12.2 | |||||
0.250 | 0.04909 | 9.57 | 7.13 | 8.96 | 9.78 | |||||
0.280 | 0.06158 | 7.63 | 5.68 | 7.15 | 7.80 | |||||
0.315 | ± 0010 | 0.007793 | 6.03 | ± 5 por ciento | 4.49 | ± 5 por ciento | 5.65 | ± 5 por ciento | 6.16 | ± 5 por ciento |
0.355 | 0.09898 | 4.75 | 3.54 | 4.45 | 4.85 | |||||
0.400 | 0.1257 | 3.74 | 2.79 | 3.50 | 3.82 | |||||
0.450 | 0.1590 | 2.96 | 2.20 | 2.77 | 3.02 | |||||
0.500 | ± 0015 | 0.1963 | 2.39 | ± 4% | 1.78 | ± 4% | 2.24 | ± 4% | 2.44 | ± 4% |
0.560 | 0.2463 | 1.91 | 1.42 | 1.79 | 1.95 | |||||
0.630 | 0.3117 | 1.51 | 1.12 | 1.41 | 1.51 | |||||
0.710 | 0.3959 | 1.19 | 0.884 | 1.11 | 1.21 | |||||
0.750 | 0.4418 | 1.06 | 0.792 | 1.00 | 1.09 | |||||
0.800 | 0.5027 | 0.935 | 0.696 | 0.875 | 0.955 | |||||
0.850 | 0.5674 | 0.828 | 0.617 | 0.775 | 0.846 | |||||
0.900 | 0.6362 | 0.739 | 0.550 | 0.692 | 0.755 | |||||
0.950 | 0.7088 | 0.663 | 0.494 | 0.621 | 0.677 | |||||
1.000 | 0.7854 | 0.598 | 0.446 | 0.560 | 0.611 | |||||
1.060 | ± 0020 | 0.8852 | 0.533 | ± 4% | 0.397 | ± 4% | 0.499 | ± 4% | 0.544 | ± 4% |
1.120 | 0.9852 | 0.477 | 0.355 | 0.447 | 0.487 | |||||
1.180 | 1.094 | 0.430 | 0.320 | 0.402 | 0.439 | |||||
1.250 | 1.227 | 0.383 | 0.285 | 0.359 | 0.391 | |||||
1.320 | 1.368 | 0.343 | 0.256 | 0.322 | 0.351 | |||||
1.400 | 1.539 | 0.305 | 0.227 | 0.286 | 0.312 | |||||
1.500 | 1.767 | 0.266 | 0.198 | 0.249 | 0.272 | |||||
1.600 | 2.011 | 0.234 | 0.174 | 0.219 | 0.239 | |||||
1.700 | ± 0025 | 2.270 | 0.207 | ± 4% | 0.154 | ± 4% | 0.194 | ± 4% | 0.211 | ± 4% |
1.800 | 2.545 | 0.185 | 0.138 | 0.173 | 0.189 | |||||
1.900 | 2.835 | 0.166 | 0.123 | 0.155 | 0.169 | |||||
2.000 | 3.142 | 0.15 | 0.111 | 0.140 | 0.153 | |||||
2.120 | 3.530 | 0.133 | 0.0992 | 0.125 | 0.136 | |||||
2.240 | ± 0030 | 3.941 | 0.119 | ± 4% | 0.0888 | ± 4% | 0.112 | ± 4% | 0.122 | ± 4% |
2.360 | 4.374 | 0.107 | 0.0800 | 0.101 | 0.110 | |||||
2.500 | 4.909 | 0.0957 | 0.0713 | 0.0896 | 0.0978 | |||||
2.650 | 5.515 | 0.0852 | 0.0635 | 0.0798 | 0.0870 | |||||
2.800 | 6.158 | 0.0763 | 0.0568 | 0.0715 | 0.0780 | |||||
3.000 | 7.069 | 0.0665 | 0.0495 | 0.0622 | 0.0679 | |||||
3.150 | ± 0035 | 7.793 | 0.0603 | ± 4% | 0.0449 | ± 4% | 0.0565 | ± 4% | 0.0616 | ± 4% |
3.350 | 8.814 | 0.0533 | 0.0397 | 0.0499 | 0.0545 | |||||
3.550 | 9.898 | 0.0475 | 0.0354 | 0.0445 | 0.0485 | |||||
3.750 | 11.04 | 0.0426 | 0.0317 | 0.0398 | 0.0435 | |||||
4.000 | 12.57 | 0.0374 | 0.0279 | 0.0350 | 0.0382 | |||||
4.250 | 14.19 | 0.0331 | 0.0247 | 0.0310 | 0.0338 | |||||
4.500 | 15.90 | 0.0296 | 0.0220 | 0.0277 | 0.0302 | |||||
4.750 | ± 0040 | 17.72 | 0.0265 | ± 4% | 0.0198 | ± 4% | 0.0248 | ± 4% | 0.0271 | ± 4% |
5.000 | 19.63 | 0.0239 | 0.0178 | 0.0224 | 0.0244 | |||||
5.300 | ± 0050 | 22.06 | 0.0213 | ± 4% | 0.0159 | ± 4% | 0.0199 | ± 4% | 0.0218 | ± 4% |
5.600 | 24.63 | 0.0191 | 0.0142 | 0.0179 | 0.0195 | |||||
6.000 | ± 0060 | 28.27 | 0.0166 | ± 4% | 0.0124 | ± 4% | 0.0156 | ± 4% | 0.017 | ± 4% |
6.300 | 31.17 | 0.0151 | 0.0112 | 0.0141 | 0.0154 |
Tamaño de la hoja
El espesor ((mm) | Las normas de seguridad | Ancho (mm) | Las normas de seguridad |
0.1 | ± 0010 | 50 75 100 |
Ancho < 100 mm, ± 1 ancho ≥ 100 mm, ± 1.5 |
0.112 | |||
0.125 | |||
0.140 | |||
0.160 | |||
0.180 | ±0,0100-0.020 | ||
0.200 | |||
0.224 | |||
0.250 | |||
0.280 | |||
0.315 | |||
0.355 | |||
0.400 | ± 0020 | 50 75 100 125 150 175 |
|
0.450 | |||
0.500 | |||
0.560 | Se aplicará el método de ensayo.030 | ||
0.630 | |||
0.710 | |||
0.800 | ± 0030 | ||
0.900 | |||
1.000 | ± 0040 | ||
1.120 | |||
1.250 | |||
1.400 | ± 0050 | ||
1.600 | |||
1.800 | ± 0060 | ||
2.000 |
Cuadro de tiras de manganeso, área de la sección transversal ((mm2)
Ancho (mm) El espesor ((mm) |
6.3 | 8.0 | 10.0 | 12.5 | 16.0 | 20.0 | 25.0 | 31.5 | 40.0 | |
± 03 | ± 03 | ± 03 | ± 04 | ± 04 | ± 05 | ± 05 | ± 06 | ± 07 | ||
0.180 | ± 0010 | 1.066 | ||||||||
0.200 | 1.184 | |||||||||
0.224 | 1.327 | 1.684 | ||||||||
0.250 | +0 en el segundo.01 - No hay nada.02 |
1.481 | 1.880 | 2.450 | ||||||
0.280 | 1.658 | 2.106 | 2.744 | |||||||
0.315 | 1.865 | 2.369 | 3.087 | 3.859 | ||||||
0.355 | 2.102 | 2.670 | 3.479 | 4.349 | ||||||
0.400 | ± 0020 | 2.369 | 3.008 | 3.920 | 4.900 | 6.272 | ||||
0.450 | 2.665 | 3.384 | 4.410 | 5.513 | 7.056 | 8.820 | 11.03 | |||
0.500 | 2.961 | 3.760 | 4.900 | 6.125 | 7.840 | 9.800 | 12.25 | |||
0.560 | +0 en el segundo.020 - No hay nada.030 |
3.316 | 4.211 | 5.488 | 6.860 | 8.781 | 10.98 | 13.72 | ||
0.630 | 3.731 | 4.738 | 6.174 | 7.718 | 9.878 | 12.35 | 15.44 | |||
0.710 | 4.205 | 5.339 | 6.958 | 8.698 | 11.13 | 13.92 | 17.40 | |||
0.800 | ± 0030 | 4.738 | 6.016 | 7.840 | 9.800 | 12.54 | 15.68 | 19.60 | 24.70 | 31.36 |
0.900 | 5.33 | 6.768 | 8.820 | 11.03 | 14.11 | 17.64 | 22.05 | 27.78 | 35.28 | |
1.000 | ± 0040 | 5.922 | 7.520 | 9.800 | 12.25 | 15.68 | 19.60 | 24.50 | 30.87 | 39.20 |
1.120 | 6.633 | 8.422 | 10.98 | 13.72 | 17.56 | 21.95 | 27.44 | 34.57 | 43.90 | |
1.250 | 7.403 | 9.400 | 12.25 | 15.31 | 19.60 | 24.50 | 30.63 | 38.59 | 49.00 | |
1.400 | ± 0050 | 8.291 | 10.53 | 13.72 | 17.15 | 21.95 | 27.44 | 34.30 | 43.22 | 54.88 |
1.600 | 9.475 | 12.03 | 15.68 | 19.60 | 25.09 | 31.36 | 39.20 | 49.39 | 62.72 | |
1.800 | ± 0060 | 10.66 | 13.54 | 17.64 | 22.05 | 28.22 | 35.28 | 44.10 | 55.57 | 70.56 |
2.000 | 11.84 | 15.04 | 19.60 | 24.50 | 31.36 | 39.20 | 49.00 | 61.74 | 78.40 | |
Nota: La superficie efectiva de la sección transversal de la cinta es el producto de su ancho y de su grosor multiplicados el siguiente coeficiente: Ancho < 10 mm, multiplicado por 0.98; Ancho ≥ 10 mm, multiplicado por 0.94. |
||||||||||
Algunas características clave de 6J12 incluyen:
6J12 tiene una alta resistencia eléctrica, que es crucial para aplicaciones que requieren valores de resistencia precisos.
La aleación presenta un coeficiente de resistencia a temperatura bajo y estable, lo que indica un cambio mínimo en la resistencia con fluctuaciones de temperatura, que generalmente oscila entre ± 20 ppm/°C y ± 50 ppm/°C.
Gracias a su alto contenido de níquel y cromo, el 6J12 ofrece una excelente resistencia a la oxidación y la corrosión, lo que lo hace adecuado para su uso en ambientes ácidos y alcalinos.
La aleación muestra una buena resistencia al arrastramiento, con una deformación plástica mínima bajo tensión a temperaturas elevadas, lo que la hace adecuada para aplicaciones a altas temperaturas.
6J12 tiene una vida útil de fatiga de aproximadamente 5 × 10 ^ 6 ciclos a un nivel de tensión de 50 MPa cuando se prueba a altas temperaturas, lo que indica su resistencia en condiciones de fatiga de alta temperatura.
Estas características hacen que el 6J12 sea un material ideal para resistencias de precisión, elementos de compensación de temperatura, tensiónímetros,y otras aplicaciones donde se requiere una resistencia eléctrica estable y precisa en un amplio rango de temperaturas.
Aplicaciones:
Debido a su alta resistencia eléctrica y coeficiente de resistencia a temperatura estable, el 6J12 se utiliza ampliamente en la fabricación de resistencias y elementos de resistencias de precisión.
El bajo coeficiente de temperatura de la aleación lo hace adecuado para dispositivos de compensación de temperatura y termistores que requieren cambios precisos de resistencia con variaciones de temperatura.
6J12 se utiliza en la producción de estenímetros para medir la tensión mecánica, dadas sus características de resistencia precisas y estables bajo tensión.
La aleación se utiliza en varios componentes electrónicos donde se requiere una alta resistencia y estabilidad a temperatura, como en redes de resistencias y reostatos.
6J12 se utiliza en sensores de automóviles que requieren cambios de resistencia en respuesta a la temperatura o a la tensión mecánica.
En los sistemas de control industrial, el 6J12 se utiliza por su rendimiento fiable en sensores y elementos de control que necesitan mantener una resistencia constante en condiciones variables.
La aleación se emplea en equipos médicos donde la resistencia precisa es crítica, como en sensores de temperatura y dispositivos de diagnóstico.
6J12 se utiliza en aplicaciones aeroespaciales y de defensa por su capacidad para mantener el rendimiento en condiciones de temperatura extrema y su resistencia a la corrosión.
En telecomunicaciones, 6J12 se utiliza por sus propiedades eléctricas consistentes en aplicaciones de alta frecuencia y su resistencia a los factores ambientales.
La aleación se utiliza en redes eléctricas para dispositivos de detección de corriente y otros componentes que requieren una resistencia estable bajo una alta tensión eléctrica.
Estas aplicaciones aprovechan la combinación única de 6J12 de alta resistencia, estabilidad a temperatura y resistencia a la corrosión,lo que lo convierte en un material valioso en electrónica de precisión e ingeniería.
