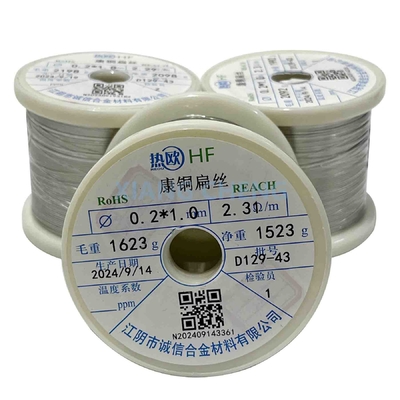

6J40 alambre plano de Constantan para medición de temperatura de precisión y aplicaciones científicas

MOQ:	5 kilos
Standard Packaging:	Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera.
Delivery Period:	3 días
Forma De Pago:	T/T, D/P
Supply Capacity:	30 toneladas por día

Información de detalles

Descripción de producto

Información detallada

Lugar de origen

China

Nombre de la marca

Senphus

Certificación

ISO9001

Número de modelo

Las condiciones de los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán

Lugar de origen:

Jiangsu, China

El tipo:

El alambre plano de Constantan

Aplicación:

Resistores y sensores de tensión variables

El color:

Blanco plateado

Nombre del producto:

6J40 alambre de Constantan

Deshidratación:

8.9 g/mm

Coefficientes temporales de resistencia:

-40 ~ 40

Max. Trabajo temporal.:

Elongado:

Resistencia a la tracción:

Resaltar:

Medición de temperatura de precisión Constantan alambre plano

Aplicaciones científicas

6J40 alambre plano de Constantan

Descripción de producto

Cables de resistencia de precisión 6J40 Constantan Cables planos para medición de temperatura de precisión y aplicaciones científicas

El alambre plano Constantan 6J40 es una forma especializada de Constantan, una aleación de cobre-níquel utilizada principalmente en aplicaciones eléctricas de alta precisión como termopares, resistencias y estenímetros.La designación 6J40 se refiere a un grado específico o mezcla de aleaciones dentro de la familia más amplia de materiales Constantan, y el factor de forma del alambre plano indica que está formado para usos específicos en aplicaciones como medición de precisión y detección de temperatura.

El factor de forma del alambre plano de 6J40 Constantan permite una mayor superficie por unidad de longitud del alambre,lo que lo hace ideal para aplicaciones como elementos de calefacción (que requieren una buena disipación de calor) y aplicaciones de medición precisas como estenómetros o redes de resistencias.

Composición química

Nombre	Código	Composición principal (%)				Densidad
Nombre	Código	Cu	En	¿ Qué?	Crónica	G/mm²
- ¿ Por qué?	6J40	El baile.	1 ~ 2	39 ~ 41	- ¿Qué quieres decir?	8.9

Propiedades

Nombre	Código	Resistencia ((20°C) ((μΩm)	Temperatura de la resistencia (20°C)^{-6 años}/°C)	(0~100°C) CEM térmico frente al cobre (μv/°C)	Temperatura de trabajo máxima (°C)	Elongado (%)	Resistencia a la tracción ((N/mm)²)
- ¿ Por qué?	6J40	0.48 ± 0.03	-40 ~ +40	45	≤ 500	≥ 15 años	≥390

Diámetro y tolerancia

Diámetro	0.02 ~ 0.028	0.032 ~ 0.10	0.112 ~ 0.28	0.315 ~ 0.50	0.56 ~ 1.0	1.06 ~ 1.60	1.70 ~ 2.12	2.24 ~ 3.00	3.15 ~ 4.50
Las normas de seguridad	± 0002	± 0003	± 0005	± 0010	± 0015	± 0020	± 0025	± 0030	± 0035

Algunas características clave del 6J40 incluyen:

1.Resistencia eléctrica estable

El alambre plano de Constantan 6J40 ofrece una resistencia eléctrica constante en un amplio rango de temperaturas, un sello distintivo de las aleaciones de Constantan.Esta resistencia estable lo hace ideal para aplicaciones eléctricas de precisión, especialmente cuando la resistencia debe mantenerse constante a pesar de las fluctuaciones de temperatura.

2.Coeficiente de resistencia a bajas temperaturas (TCR)

6J40 Constantan tiene un bajo coeficiente de resistencia a temperatura, lo que significa que su resistencia eléctrica cambia muy poco con los cambios de temperatura.Las demás, y tensiónímetros, donde las variaciones de resistencia inducidas por la temperatura pueden dar lugar a errores de medición.

3.Composición de la aleación (cobre-níquel)

6J40 Constantan está compuesto típicamente de aproximadamente 55% de cobre y 45% de níquel.manteniendo una baja resistencia a la corrosión.

4.Excelente resistencia a la corrosión

6J40 Constantan tiene una excelente resistencia a la corrosión, especialmente en ambientes húmedos y químicos.incluidas las aplicaciones al aire libre o industriales en las que la exposición al medio ambiente sea un factor.

5.Propiedades termoeléctricas (termopares)

Debido a sus propiedades termoeléctricas, el alambre plano Constantan 6J40 se utiliza ampliamente en termopares para la medición de temperatura.el cable genera un voltaje que es proporcional a la diferencia de temperatura entre los dos materialesEsto lo hace ideal para sistemas de detección y control de temperatura de alta precisión.

6.Alta durabilidad y resistencia mecánica

La aleación es conocida por su alta resistencia a la tracción, lo que hace que el alambre plano Constantan 6J40 sea duradero y resistente a las tensiones mecánicas.que lo hace adecuado para aplicaciones como elementos de calefacción resistiva y sensores estructurales.

7.Duxtilidad y formabilidad

6J40 El alambre plano Constantan es dúctil, lo que significa que puede ser dibujado en alambres muy finos o formado en formas planas sin romperse o volverse frágil.Esta flexibilidad lo hace adecuado para su uso en resistencias de heridas, tensiónímetros, y otros componentes de precisión que requieren manipulación fina.

8.Propiedades no magnéticas

6J40 Constantan no es magnético, lo cual es esencial para aplicaciones en las que las interferencias magnéticas podrían distorsionar el rendimiento.como en instrumentos de medición sensibles o dispositivos electrónicos en los que se deben minimizar los campos magnéticos externos.

9.Amplio rango de temperaturas

El material funciona eficazmente en un amplio rango de temperatura, generalmente de -200 °C a 250 °C (o más, dependiendo de las formulaciones específicas de aleación y las condiciones de aplicación).Esto lo hace versátil para su uso en ambientes de baja y alta temperatura., típico de los entornos industriales y científicos.

Aplicaciones:

Los termopares:Se utiliza en sensores de temperatura para medir el calor en entornos industriales, científicos y de laboratorio.
Resistencias:Se utiliza en resistencias de precisión para circuitos que necesitan una resistencia estable.
Medidores de deformación:Se utiliza en células de carga y sistemas de medición de la fuerza, donde se requiere una medición precisa de la deformación.
Elementos de calefacción:6J40 El alambre plano Constantan se utiliza en aplicaciones de calefacción por resistencia, como en hornos eléctricos, tostadoras y elementos de calefacción industriales.
Celdas de carga:Se utiliza en sistemas de pesaje donde es necesaria una medición precisa de la fuerza.

Constantan (6J40) Datos técnicos de los cables

Diámetro	Superficie de la sección transversal ((m2)	Peso/m (g/m)	Resistencia/m a 20°C (Ω/m)	Diámetro	Superficie de la sección transversal ((m2)	Peso/m (g/m)	Resistencia/m a 20°C (Ω/m)
0.020	0.000314	0.00279	1375 a 1681	0.224	0.03941	0.350	11.4 a 12.9
0.022	0.000318	0.00337	1136-1389	0.250	0.04909	0.436	9.19 y 10.37
0.025	0.000491	0.00434	880 a 1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702 a 857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549 a 645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4. ¿Qué quieres decir?01
0.040	0.001257	0.01116	Las demás:	0.450	0.15900	1.412	2.87-3. ¿Qué quieres decir?17
0.045	0.001509	0.01412	278 a 286	0.500	0.19630	1.744	2Es una calibre 32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87 y 2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48 y uno.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16 y 1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103. ¿Qué quieres decir?1	0.800	0.50270	4.46	0.917-0. ¿Qué quieres decir?993
0.090	0.006362	0.05650	69.4-81. ¿Qué quieres decir?5	0.850	0.56740	5.04	0.812-0. ¿Qué quieres decir?880
0.100	0.007854	0.06970	56.2-66. ¿Qué quieres decir?0	0.900	0.63620	5.65	0.724-0. ¿Qué quieres decir?785
0.112	0.009852	0.08749	45.3-52. ¿Qué quieres decir?1	0.950	0.70880	6.29	0.650 a 0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0. ¿Qué quieres decir?636
0.140	0.015390	0.13670	29.0-33. ¿Qué quieres decir?4	1.060	0.88250	7.84	0.522-0. ¿Qué quieres decir?566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0. ¿Qué quieres decir?507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0. ¿Qué quieres decir?456
0.170	0.022700	0.20160	19.7-22. ¿Qué quieres decir?6	1.250	1.22700	10.9	0.375-0. ¿Qué quieres decir?407
0.180	0.025450	0.22600	17.5 y 20.2	1.320	1.36800	12.15	0.337-0. ¿Qué quieres decir?365
0.190	0.028350	0.25200	15.7-18. ¿Qué quieres decir?1	1.400	1.53900	13.67	0.299 a 0.324
0.200	0.031420	0.27900	14.46. ¿Qué quieres decir?2	1.500	1.76700	15.69	0.261-0. ¿Qué quieres decir?282
0.212	0.035300	0.31350	12.8-14 años.4	1.600	2.01100	17.86	0.229-0. ¿Qué quieres decir?248

Valor constante de la resistencia de la banda (Ω/m)

Ancho El grosor	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Mesa de alambre de Constantan&Manganin

¿Qué es eso?		Valor nominal del área seccional (mm)²)	Resistencia por metro (Ω/m)
¿Qué es eso?			6J12X		6J8X		6J13X		6J40X
Valor nominal (en mm)	Las normas de seguridad		Valor nominal (Ω/m)	Las normas de seguridad	Valor nominal (Ω/m)	Las normas de seguridad	Valor nominal (Ω/m)	Las normas de seguridad	Valor nominal (Ω/m)	Las normas de seguridad
0.020	± 0002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0010	0.007793	6.03	± 5 por ciento	4.49	± 5 por ciento	5.65	± 5 por ciento	6.16	± 5 por ciento
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

6J40 alambre plano de Constantan para medición de temperatura de precisión y aplicaciones científicas 0

Etiquetas:

Cables resistentes a la manganina,

DETALLES DE LOS PRODUCTOS

Productos

Aleación de Inconel

Aleación de Monel

alambre de termopar

Aleación de Hastelloy

Níquel metal puro

Aleación de CuNi

Aleación de NiCr

Aleación da alta temperatura

Niquele el alambre de soldadura

Aleación de la precisión

El cable de aleación Ni-Fe PTC

Cable de aleación

Algodón de extensión de termopares

Cuadrícula de níquel

Aleación de Incoloy

Cables de calefacción aislados

cable térmico

6J40 alambre plano de Constantan para medición de temperatura de precisión y aplicaciones científicas

MOQ:	5 kilos
Standard Packaging:	Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera.
Delivery Period:	3 días
Forma De Pago:	T/T, D/P
Supply Capacity:	30 toneladas por día

Información detallada

Descripción de producto

Información detallada

Lugar de origen

China

Nombre de la marca

Senphus

Certificación

ISO9001

Número de modelo

Las condiciones de los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán

Lugar de origen:

Jiangsu, China

El tipo:

El alambre plano de Constantan

Aplicación:

Resistores y sensores de tensión variables

El color:

Blanco plateado

Nombre del producto:

6J40 alambre de Constantan

Deshidratación:

8.9 g/mm

Coefficientes temporales de resistencia:

-40 ~ 40

Max. Trabajo temporal.:

500

Elongado:

≥15

Resistencia a la tracción:

≥390

Cantidad de orden mínima:

5 kilos

Detalles de empaquetado:

Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera.

Tiempo de entrega:

3 días

Condiciones de pago:

T/T, D/P

Capacidad de la fuente:

30 toneladas por día

Resaltar

Medición de temperatura de precisión Constantan alambre plano

Aplicaciones científicas

6J40 alambre plano de Constantan

Descripción de producto

Cables de resistencia de precisión 6J40 Constantan Cables planos para medición de temperatura de precisión y aplicaciones científicas

Composición química

Nombre	Código	Composición principal (%)				Densidad
Nombre	Código	Cu	En	¿ Qué?	Crónica	G/mm²
- ¿ Por qué?	6J40	El baile.	1 ~ 2	39 ~ 41	- ¿Qué quieres decir?	8.9

Propiedades

Nombre	Código	Resistencia ((20°C) ((μΩm)	Temperatura de la resistencia (20°C)^{-6 años}/°C)	(0~100°C) CEM térmico frente al cobre (μv/°C)	Temperatura de trabajo máxima (°C)	Elongado (%)	Resistencia a la tracción ((N/mm)²)
- ¿ Por qué?	6J40	0.48 ± 0.03	-40 ~ +40	45	≤ 500	≥ 15 años	≥390

Diámetro y tolerancia

Diámetro	0.02 ~ 0.028	0.032 ~ 0.10	0.112 ~ 0.28	0.315 ~ 0.50	0.56 ~ 1.0	1.06 ~ 1.60	1.70 ~ 2.12	2.24 ~ 3.00	3.15 ~ 4.50
Las normas de seguridad	± 0002	± 0003	± 0005	± 0010	± 0015	± 0020	± 0025	± 0030	± 0035

Algunas características clave del 6J40 incluyen:

1.Resistencia eléctrica estable

2.Coeficiente de resistencia a bajas temperaturas (TCR)

3.Composición de la aleación (cobre-níquel)

6J40 Constantan está compuesto típicamente de aproximadamente 55% de cobre y 45% de níquel.manteniendo una baja resistencia a la corrosión.

4.Excelente resistencia a la corrosión

5.Propiedades termoeléctricas (termopares)

6.Alta durabilidad y resistencia mecánica

7.Duxtilidad y formabilidad

8.Propiedades no magnéticas

9.Amplio rango de temperaturas

Aplicaciones:

Los termopares:Se utiliza en sensores de temperatura para medir el calor en entornos industriales, científicos y de laboratorio.
Resistencias:Se utiliza en resistencias de precisión para circuitos que necesitan una resistencia estable.
Medidores de deformación:Se utiliza en células de carga y sistemas de medición de la fuerza, donde se requiere una medición precisa de la deformación.
Elementos de calefacción:6J40 El alambre plano Constantan se utiliza en aplicaciones de calefacción por resistencia, como en hornos eléctricos, tostadoras y elementos de calefacción industriales.
Celdas de carga:Se utiliza en sistemas de pesaje donde es necesaria una medición precisa de la fuerza.

Constantan (6J40) Datos técnicos de los cables

Diámetro	Superficie de la sección transversal ((m2)	Peso/m (g/m)	Resistencia/m a 20°C (Ω/m)	Diámetro	Superficie de la sección transversal ((m2)	Peso/m (g/m)	Resistencia/m a 20°C (Ω/m)
0.020	0.000314	0.00279	1375 a 1681	0.224	0.03941	0.350	11.4 a 12.9
0.022	0.000318	0.00337	1136-1389	0.250	0.04909	0.436	9.19 y 10.37
0.025	0.000491	0.00434	880 a 1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702 a 857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549 a 645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4. ¿Qué quieres decir?01
0.040	0.001257	0.01116	Las demás:	0.450	0.15900	1.412	2.87-3. ¿Qué quieres decir?17
0.045	0.001509	0.01412	278 a 286	0.500	0.19630	1.744	2Es una calibre 32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87 y 2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48 y uno.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16 y 1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103. ¿Qué quieres decir?1	0.800	0.50270	4.46	0.917-0. ¿Qué quieres decir?993
0.090	0.006362	0.05650	69.4-81. ¿Qué quieres decir?5	0.850	0.56740	5.04	0.812-0. ¿Qué quieres decir?880
0.100	0.007854	0.06970	56.2-66. ¿Qué quieres decir?0	0.900	0.63620	5.65	0.724-0. ¿Qué quieres decir?785
0.112	0.009852	0.08749	45.3-52. ¿Qué quieres decir?1	0.950	0.70880	6.29	0.650 a 0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0. ¿Qué quieres decir?636
0.140	0.015390	0.13670	29.0-33. ¿Qué quieres decir?4	1.060	0.88250	7.84	0.522-0. ¿Qué quieres decir?566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0. ¿Qué quieres decir?507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0. ¿Qué quieres decir?456
0.170	0.022700	0.20160	19.7-22. ¿Qué quieres decir?6	1.250	1.22700	10.9	0.375-0. ¿Qué quieres decir?407
0.180	0.025450	0.22600	17.5 y 20.2	1.320	1.36800	12.15	0.337-0. ¿Qué quieres decir?365
0.190	0.028350	0.25200	15.7-18. ¿Qué quieres decir?1	1.400	1.53900	13.67	0.299 a 0.324
0.200	0.031420	0.27900	14.46. ¿Qué quieres decir?2	1.500	1.76700	15.69	0.261-0. ¿Qué quieres decir?282
0.212	0.035300	0.31350	12.8-14 años.4	1.600	2.01100	17.86	0.229-0. ¿Qué quieres decir?248

Valor constante de la resistencia de la banda (Ω/m)

Ancho El grosor	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Mesa de alambre de Constantan&Manganin

¿Qué es eso?		Valor nominal del área seccional (mm)²)	Resistencia por metro (Ω/m)
¿Qué es eso?			6J12X		6J8X		6J13X		6J40X
Valor nominal (en mm)	Las normas de seguridad		Valor nominal (Ω/m)	Las normas de seguridad	Valor nominal (Ω/m)	Las normas de seguridad	Valor nominal (Ω/m)	Las normas de seguridad	Valor nominal (Ω/m)	Las normas de seguridad
0.020	± 0002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0010	0.007793	6.03	± 5 por ciento	4.49	± 5 por ciento	5.65	± 5 por ciento	6.16	± 5 por ciento
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

6J40 alambre plano de Constantan para medición de temperatura de precisión y aplicaciones científicas 0

Etiquetas:
