Materiales esenciales para las industrias metalúrgicas

Materiales esenciales para las industrias metalúrgicas

MOQ: 5 kilos
Standard Packaging: Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera.
Delivery Period: 3 días
Forma De Pago: T/T, D/P
Supply Capacity: 30 toneladas por día
Información detallada
Lugar de origen
China.
Nombre de la marca
Senphus
Certificación
ISO9001
Número de modelo
Se aplicarán las siguientes medidas:
Lugar de origen:
China.
El tipo:
Las aleaciones de Ni-Cr-Fe
Aplicación:
elemento de calefacción y resistencia
El color:
Plata brillante o gris oscuro
Densidad:
8.20
Resistencia a 20 °C:
1.12 ± 0.05
Punto de fusión (℃):
1390
Conductividad térmica:
45.2 ((KJ/mh °C)
Elongación en la ruptura ((%)):
>20
Resaltar:

Industrias metalúrgicas Aleaciones de NiCr

,

Las aleaciones de 60Ni16Cr NiCr

,

Las aleaciones de Cr15Ni60 NiCr

Descripción de producto

Materiales esenciales para las industrias metalúrgicas



Cr15Ni60, también conocido como 60Ni-16Cr, tiene una composición de 55-61% Ni, 14-18% Cr, y el resto es Fe. Tiene una densidad de 8,21 g/cm3, resistividad de 1,12 μΩ/m,y un coeficiente de expansión térmica de 17x10−6/KCon un punto de fusión de 1390°C y una temperatura de trabajo máxima de 1150°C, esta aleación es altamente resistente a la corrosión en atmósferas oxidantes, como el nitrógeno, el amoníaco,y ambientes que contienen azufreLa alta resistividad del Cr15Ni60 le permite generar una corriente significativa a bajos voltajes.haciendo que sea eficiente para aplicaciones de calefacciónLas propiedades mecánicas de esta aleación incluyen una resistencia a la tracción de al menos 600 Mpa y un alargamiento de al menos 25%.especialmente cuando se requiere una alta resistencia al calor y a la corrosión.



Gran Bretaña El JIS Las normas ASTM DIN EN/DIN El GOST
Cr15Ni60 NCHW-2
NCHR-2
60Ni16Cr El NiCr6015 H15N60-Н



Principales características de las aleaciones de Ni-Cr y Ni-Cr-Fe para calefacción eléctrica



El tipo



Desempeño

Cr30Ni70 Cr15Ni60 Cr20Ni35 Cr20Ni80 Cr20Ni30 Cr25Ni20
Principales Composiciones químicas ¿ Qué? Descanso 55.0-61. ¿Qué quieres decir?0 34.0-37. ¿Qué quieres decir?0 Descanso 30.0 a 34.0 19.0 a 22.0
Crónica 28.0-31. ¿Qué quieres decir?0 15.0 a 18.0 18.0 a 21.0 20.0 a 23.0 18.0 a 21.0 24.0 a 26.0
Fe ≤ 1 año0 Descanso Descanso ≤ 1 año0 Descanso Descanso
Temperatura máxima de funcionamiento continuo del elemento (°C) 1250 1150 1100 1200 1100 1050
Resistencia a 20 °C ((μΩm) 1.18 ± 0.05 1.12 ± 0.05 1.04 ± 0.05 1.09 ± 0.05 1.06 ± 0.05 0.95 ± 0.05
Densidad ((g/cm3) 8.10 8.20 7.90 8.40 7.90 7.15
Conductividad térmica (KJ/m·h·°C) 45.2 45.2 43.8 60.3 43.8 43.8
Coeficiente de expansión de las líneas (α×10-6/°C) 17.0 17.0 19.0 18.0 19.0 19.0
Punto de fusión (aprox.) 1380 1390 1390 1400 1390 1400
Elonado en la ruptura ((%) > 20 años > 20 años > 20 años > 20 años > 20 años > 20 años
Estructura micrográfica La austenita La austenita La austenita La austenita La austenita La austenita
Propiedades magnéticas Las demás De baja potencia magnética De baja potencia magnética Las demás De baja potencia magnética Las demás
Nota:Los diferentes grados de aleación de resistencia eléctrica se mezclan con la cantidad de tierras raras, titanio y otros oligoelementos,Para mejorar el rendimiento del procesamiento y extender el período de vida útil.



Composición química Wt.% Cr15Ni60 % ¿ Qué? Fe C. Las Sí, sí. En P El S Crónica - ¿ Qué?
- ¿ Qué? 55     0.75       15
- ¿ Qué es? 61 Descanso 0.08 1.6 0.6 0.02 0.015 18 0.5



Propiedades mecánicas Condición La resistencia a la tracción (UTS) ((Rm) Elongado ((A5)
D> 3, T> 0.2 ≥ 600 MPa ≥ 25%
0.10.2 ≥ 600 MPa ≥ 20%



Algunas características clave del Cr15Ni60 incluyen:

  1. Resistencia eléctrica alta: Cr15Ni60 tiene una alta resistividad eléctrica, que es crucial para aplicaciones que requieren un control preciso de la resistencia eléctrica, como en elementos de calefacción y resistencias de precisión.

  2. Resistencia a la corrosión: Esta aleación es altamente resistente a la corrosión, especialmente en ambientes oxidantes.lo que lo hace ideal para el procesamiento químico y otros entornos corrosivos.

  3. Resistencia a altas temperaturas: Cr15Ni60 mantiene su resistencia y resistividad a temperaturas elevadas, con una temperatura máxima de trabajo de alrededor de 1150°C.Esto lo hace adecuado para su uso en procesos industriales de alta temperatura y componentes de hornos.

  4. Estabilidad térmica: La aleación presenta una buena estabilidad térmica, que es esencial para aplicaciones donde se requiere un rendimiento constante en un amplio rango de temperaturas.

  5. Bajo coeficiente de expansión térmica: Con un bajo coeficiente de expansión térmica, el Cr15Ni60 experimenta cambios dimensionales mínimos con fluctuaciones de temperatura,que es beneficioso para mantener la precisión en aplicaciones de alta temperatura.

  6. Propiedades mecánicas: La aleación tiene buenas propiedades mecánicas, incluida la resistencia a la tracción y el alargamiento, que contribuyen a su durabilidad y fiabilidad en diversas aplicaciones.

  7. Saldurabilidad: Cr15Ni60 es relativamente fácil de soldar, lo que es una ventaja en aplicaciones donde los componentes deben unirse sin comprometer la integridad del material.

  8. Formabilidad: La aleación es formable, lo que permite que se forme en varias configuraciones, lo que es beneficioso para la fabricación de componentes complejos.

Estas características hacen de Cr15Ni60 una opción popular para aplicaciones en las industrias eléctrica, química, aeroespacial y automotriz, entre otras.



Aplicaciones:

  1. Elementos de calefacción: Cr15Ni60 se utiliza como elemento de calefacción en hornos de tratamiento térmico periódico que funcionan a menos de 900 °C

  2. Aplicaciones de resistencia eléctrica: Se utiliza en tuberías eléctricas de alta calidad y calentadores eléctricos domésticos como cable de calefacción

  3. Bandas de resistencia: Cr15Ni60 se utiliza en cajas de resistencia de alta calidad para bandas de resistencia

  4. Fuegos industriales: La aleación se utiliza ampliamente en hornos industriales como elementos de calefacción eléctrica debido a su excelente resistencia a la oxidación y resistencia a altas temperaturas

  5. Equipo de tratamiento térmico: Cr15Ni60 se utiliza en la fabricación de revestimientos de hornos de alta temperatura y tubos de protección de termopares en equipos de tratamiento térmico,garantizar la precisión y la coherencia en el proceso de tratamiento térmico

  6. Industria aeroespacial: En el campo aeroespacial, el Cr15Ni60 se utiliza para componentes de alta temperatura como turbinas de gas y motores a reacción,que proporciona una protección fiable debido a su resistencia a la oxidación a altas temperaturas y resistencia mecánica

  7. Las demás: La aleación también se utiliza en la fabricación de diversos tipos de resistencias, especialmente en aplicaciones que requieren una alta estabilidad y una larga vida útil, como instrumentos de precisión y equipos eléctricos



Datos técnicos de los cables



Es el dia. Superficie de la sección transversal (mm2) Peso/metro (g/m) Resistencia/Metro a 20 °C (Ω/m) Es el dia. Superficie de la sección transversal (mm2) Peso/metro (g/m) Resistencia/Metro a 20 °C (Ω/m)
0.018 0.000255 0.002117 Las demás 0.25 0.04909 0.4074 20.88-23. ¿Qué quieres decir?54
0.020 0.000314 0.002606 Las demás 0.28 0.06158 0.5111 16.64-18. ¿Qué quieres decir?76
0.022 0.000380 0.003154 2440 a 3100 0.30 0.07069 0.5867 14.49-16. ¿Qué quieres decir?35
0.025 0.000491 0.004075 1880 a 2400 años 0.32 0.07548 0.6265 12.74-14. ¿Qué quieres decir?36
0.028 0.000616 0.005113 1530 a 1870 0.33 0.08553 0.7099 12.20-13. ¿Qué quieres decir?40
0.030 0.000707 0.005868 1338 a 1696 0.38 0.1134 0.9412 9.13 a 10.09
0.032 0.000804 0.006673 1180 a 1440 0.40 0.1257 1.0433 8.24 a 9.108
0.035 0.000962 0.007985 Las demás: 0.41 0.132 1.0956 7.68-8.89
0.040 0.001257 0.01043 780.7-954. ¿Qué quieres decir?1 0.45 0.159 1.3197 6.51-7. ¿Qué quieres decir?196
0.045 0.00159 0.0132 594 a 726 0.50 0.1963 1.6293 5.273-5. ¿Qué quieres decir?829
0.050 0.001963 0.01629 499.6-610. ¿Qué quieres decir?6 0.55 0.2376 1.9721 4.518-4. ¿Qué quieres decir?994
0.055 0.00238 0.01975 407-477 0.60 0.2827 2.3464 3.797-4. ¿Qué quieres decir?197
0.063 0.00312 0.02590 321.41-377. ¿Qué quieres decir?31 0.65 0.3318 2.7539 3.235-3. ¿Qué quieres decir?575
0.070 0.00385 0.03196 260.5-305. ¿Qué quieres decir?9 0.70 0.3848 3.1938 2.789-3. ¿Qué quieres decir?083
0.080 0.005027 0.04172 199.5-234. ¿Qué quieres decir?1 0.75 0.4418 3.6669 2.43 y 2.686
0.090 0.006362 0.0528 157.6-185. ¿Qué quieres decir?0 0.80 0.5027 4.1724 2.136-2. ¿Qué quieres decir?36
0.100 0.007854 0.0652 127.7-149. ¿Qué quieres decir?9 0.85 0.5674 4.7094 1.891-2. ¿Qué quieres decir?091
0.110 0.009852 0.08177 105.5-123. ¿Qué quieres decir?9 0.90 0.6362 5.2805 1.687-1. ¿Qué quieres decir?865
0.120 0.01227 0.1018 88.67-104. ¿Qué quieres decir?1 0.95 0.7088 5.883 1.46 y 1.62
0.140 0.01539 0.1277 65.85-75. ¿Qué quieres decir?77 1.00 0.7854 6.5188 1.367-1. ¿Qué quieres decir?511
0.150 0.01767 0.1467 56.75-66. ¿Qué quieres decir?63 1.10 0.9503 7.8875 1.13 y 1.26
0.160 0.02011 0.01669 50.42-58. ¿Qué quieres decir?00 1.12 0.9852 8.1772 1.05-1.17
0.170 0.022700 0.1884 44.18-51. ¿Qué quieres decir?86 1.18 1.0936 9.0769 0.95 y uno.05
0.180 0.02545 0.2112 40Un.26-45.40 1.20 1.313 10.8979 0.79 a 0.87
0.190 0.02835 0.2353 35.37-41. ¿Qué quieres decir?53 1.30 1.327 11.0141 0.78 a 0.86
0.200 0.03142 0.2608 32.62-36. ¿Qué quieres decir?78 1.40 1.539 12.7737 0.70 a 0.77
0.212 0.035300 0.2930 28.41 a 33.35 1.50 1.767 14.6661 0.60 a 0.67
0.220 0.03801 0.3155 26.65-30. ¿Qué quieres decir?39 1.60 2.011 16.8924 0.52 a 0.58





La tolerancia o el diámetro de los cables



Cables ¿Qué es eso? Las normas de seguridad
0.018-0. ¿Qué quieres decir?025 ± 0001
0.028-0.035 ± 00015
0.040-0. ¿Qué quieres decir?055 ± 0002
0.070 ± 00025
0.08-0. ¿Qué quieres decir?10 ± 0003
0.11 a 0.14 ± 0004
0.16 a 0.20 ± 0005
0.22 a 0.25 ± 0006
0.28 a 0.30 ± 0007
0.32 a 0.40 ± 001
0.41 y 0.50 ± 0015
0.55 a 0.80 +0.02/-0. Eso es todo.03
0.85 y uno.00 +0.02/-0. Eso es todo.03
1.10 y uno.50 ± 003
Nota:puede producirse una especificación especial a petición del cliente.



Datos técnicos de la cinta



espesor × ancho ((mm) Resistencia/méter ((20 °C) (Ω/m) Área de superficie/ohm (20°C) (cm)2/Ω) Peso/metro (g/m) Área de superficie/metro (cm)2/m)
0.09x2.5 5.27 9.84 1.72 51.8
0.08 por 0.2 74 0.0756 0.122 5.6
0.08 por 0.3 49.4 0.154 0.183 7.6
0.08 por 0.4 37 0.259 0.244 9.6
0.08 por 0.5 29.6 0.392 0.305 11.6
0.08 por 0.6 24.7 0.551 0.367 13.6
0.08 por 0.7 21.2 0.737 0.428 15.6
0.08 por 0.8 18.5 0.951 0.489 17.6
0.08 por 0.9 16.5 1.19 0.55 19.6
0.08 por 1.0 14.8 1.46 0.611 21.6
0.08 por 1.2 12.3 2.07 0.733 25.6
0.08 por 1.5 9.87 3.2 0.916 31.6
0.08 por 1.8 8.23 4.57 1.1 37.6
0.08 por 2.0 7.4 5.62 1.22 41.6
0.07 por 0.2 84.6 0.0638 0.107 5.4
0.07 por 0.3 56.4 0.131 0.16 7.4
0.07 por 0.4 42.3 0.222 0.214 9.4
0.07 por 0.5 33.9 0.337 0.267 11.4
0.07 por 0.6 28.2 0.475 0.321 13.4
0.07 por 0.7 24.2 0.637 0.374 15.4
0.07 por 0.8 21.2 0.822 0.428 17.4
0.07 por 0.9 18.8 1.03 0.481 19.4
0.07 por 1.0 16.9 1.26 0.535 21.4
0.07 por 1.2 14.1 1.8 0.641 25.4
0.07 por 1.5 11.3 2.78 0.802 31.4
0.06 por 0.2 98.7 0.0527 0.0916 5.2
0.06 por 0.3 65.8 0.109 0.137 7.2
0.06 por 0.4 49.4 0.186 0.183 9.2
0.06 por 0.5 39.5 0.284 0.229 11.2
0.06 por 0.6 32.9 0.401 0.275 13.2
0.06 por 0.7 28.2 0.539 0.321 15.2
0.06 por 0.8 24.7 0.697 0.367 17.5
0.06 por 0.9 21.9 0.875 0.412 19.2
0.06x1.0 19.7 1.07 0.458 21.2
0.06x1.2 16.5 1.53 0.55 25.2
0.05 por 0.2 118 0.0422 0.0764 5.00
0.05 por 0.3 79 0.0886 0.115 7.00
0.05 por 0.4 59.2 0.152 0.153 9.00
0.05 por 0.5 47.4 0.232 0.191 11.00
0.05 por 0.6 39.5 0.329 0.229 13.00
0.05 por 0.7 33.9 0.443 0.267 15.0
0.05 por 0.8 29.6 0.574 0.305 17.0
0.05 por 0.9 16.3 0.722 0.344 19.0
0.05 por 1.0 23.7 0.886 0.382 21.0
La cinta se enrolla por el alambre, el área real de la sección transversal de la cinta es un 8% menor que la calculada por el rectángulo.









Materiales esenciales para las industrias metalúrgicas 0Materiales esenciales para las industrias metalúrgicas 1Materiales esenciales para las industrias metalúrgicas 2

productos
DETALLES DE LOS PRODUCTOS
Materiales esenciales para las industrias metalúrgicas
MOQ: 5 kilos
Standard Packaging: Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera.
Delivery Period: 3 días
Forma De Pago: T/T, D/P
Supply Capacity: 30 toneladas por día
Información detallada
Lugar de origen
China.
Nombre de la marca
Senphus
Certificación
ISO9001
Número de modelo
Se aplicarán las siguientes medidas:
Lugar de origen:
China.
El tipo:
Las aleaciones de Ni-Cr-Fe
Aplicación:
elemento de calefacción y resistencia
El color:
Plata brillante o gris oscuro
Densidad:
8.20
Resistencia a 20 °C:
1.12 ± 0.05
Punto de fusión (℃):
1390
Conductividad térmica:
45.2 ((KJ/mh °C)
Elongación en la ruptura ((%)):
>20
Cantidad de orden mínima:
5 kilos
Detalles de empaquetado:
Envasado con papel o bolsa de tejido a prueba de agua, en palets o estuche de madera.
Tiempo de entrega:
3 días
Condiciones de pago:
T/T, D/P
Capacidad de la fuente:
30 toneladas por día
Resaltar

Industrias metalúrgicas Aleaciones de NiCr

,

Las aleaciones de 60Ni16Cr NiCr

,

Las aleaciones de Cr15Ni60 NiCr

Descripción de producto

Materiales esenciales para las industrias metalúrgicas



Cr15Ni60, también conocido como 60Ni-16Cr, tiene una composición de 55-61% Ni, 14-18% Cr, y el resto es Fe. Tiene una densidad de 8,21 g/cm3, resistividad de 1,12 μΩ/m,y un coeficiente de expansión térmica de 17x10−6/KCon un punto de fusión de 1390°C y una temperatura de trabajo máxima de 1150°C, esta aleación es altamente resistente a la corrosión en atmósferas oxidantes, como el nitrógeno, el amoníaco,y ambientes que contienen azufreLa alta resistividad del Cr15Ni60 le permite generar una corriente significativa a bajos voltajes.haciendo que sea eficiente para aplicaciones de calefacciónLas propiedades mecánicas de esta aleación incluyen una resistencia a la tracción de al menos 600 Mpa y un alargamiento de al menos 25%.especialmente cuando se requiere una alta resistencia al calor y a la corrosión.



Gran Bretaña El JIS Las normas ASTM DIN EN/DIN El GOST
Cr15Ni60 NCHW-2
NCHR-2
60Ni16Cr El NiCr6015 H15N60-Н



Principales características de las aleaciones de Ni-Cr y Ni-Cr-Fe para calefacción eléctrica



El tipo



Desempeño

Cr30Ni70 Cr15Ni60 Cr20Ni35 Cr20Ni80 Cr20Ni30 Cr25Ni20
Principales Composiciones químicas ¿ Qué? Descanso 55.0-61. ¿Qué quieres decir?0 34.0-37. ¿Qué quieres decir?0 Descanso 30.0 a 34.0 19.0 a 22.0
Crónica 28.0-31. ¿Qué quieres decir?0 15.0 a 18.0 18.0 a 21.0 20.0 a 23.0 18.0 a 21.0 24.0 a 26.0
Fe ≤ 1 año0 Descanso Descanso ≤ 1 año0 Descanso Descanso
Temperatura máxima de funcionamiento continuo del elemento (°C) 1250 1150 1100 1200 1100 1050
Resistencia a 20 °C ((μΩm) 1.18 ± 0.05 1.12 ± 0.05 1.04 ± 0.05 1.09 ± 0.05 1.06 ± 0.05 0.95 ± 0.05
Densidad ((g/cm3) 8.10 8.20 7.90 8.40 7.90 7.15
Conductividad térmica (KJ/m·h·°C) 45.2 45.2 43.8 60.3 43.8 43.8
Coeficiente de expansión de las líneas (α×10-6/°C) 17.0 17.0 19.0 18.0 19.0 19.0
Punto de fusión (aprox.) 1380 1390 1390 1400 1390 1400
Elonado en la ruptura ((%) > 20 años > 20 años > 20 años > 20 años > 20 años > 20 años
Estructura micrográfica La austenita La austenita La austenita La austenita La austenita La austenita
Propiedades magnéticas Las demás De baja potencia magnética De baja potencia magnética Las demás De baja potencia magnética Las demás
Nota:Los diferentes grados de aleación de resistencia eléctrica se mezclan con la cantidad de tierras raras, titanio y otros oligoelementos,Para mejorar el rendimiento del procesamiento y extender el período de vida útil.



Composición química Wt.% Cr15Ni60 % ¿ Qué? Fe C. Las Sí, sí. En P El S Crónica - ¿ Qué?
- ¿ Qué? 55     0.75       15
- ¿ Qué es? 61 Descanso 0.08 1.6 0.6 0.02 0.015 18 0.5



Propiedades mecánicas Condición La resistencia a la tracción (UTS) ((Rm) Elongado ((A5)
D> 3, T> 0.2 ≥ 600 MPa ≥ 25%
0.10.2 ≥ 600 MPa ≥ 20%



Algunas características clave del Cr15Ni60 incluyen:

  1. Resistencia eléctrica alta: Cr15Ni60 tiene una alta resistividad eléctrica, que es crucial para aplicaciones que requieren un control preciso de la resistencia eléctrica, como en elementos de calefacción y resistencias de precisión.

  2. Resistencia a la corrosión: Esta aleación es altamente resistente a la corrosión, especialmente en ambientes oxidantes.lo que lo hace ideal para el procesamiento químico y otros entornos corrosivos.

  3. Resistencia a altas temperaturas: Cr15Ni60 mantiene su resistencia y resistividad a temperaturas elevadas, con una temperatura máxima de trabajo de alrededor de 1150°C.Esto lo hace adecuado para su uso en procesos industriales de alta temperatura y componentes de hornos.

  4. Estabilidad térmica: La aleación presenta una buena estabilidad térmica, que es esencial para aplicaciones donde se requiere un rendimiento constante en un amplio rango de temperaturas.

  5. Bajo coeficiente de expansión térmica: Con un bajo coeficiente de expansión térmica, el Cr15Ni60 experimenta cambios dimensionales mínimos con fluctuaciones de temperatura,que es beneficioso para mantener la precisión en aplicaciones de alta temperatura.

  6. Propiedades mecánicas: La aleación tiene buenas propiedades mecánicas, incluida la resistencia a la tracción y el alargamiento, que contribuyen a su durabilidad y fiabilidad en diversas aplicaciones.

  7. Saldurabilidad: Cr15Ni60 es relativamente fácil de soldar, lo que es una ventaja en aplicaciones donde los componentes deben unirse sin comprometer la integridad del material.

  8. Formabilidad: La aleación es formable, lo que permite que se forme en varias configuraciones, lo que es beneficioso para la fabricación de componentes complejos.

Estas características hacen de Cr15Ni60 una opción popular para aplicaciones en las industrias eléctrica, química, aeroespacial y automotriz, entre otras.



Aplicaciones:

  1. Elementos de calefacción: Cr15Ni60 se utiliza como elemento de calefacción en hornos de tratamiento térmico periódico que funcionan a menos de 900 °C

  2. Aplicaciones de resistencia eléctrica: Se utiliza en tuberías eléctricas de alta calidad y calentadores eléctricos domésticos como cable de calefacción

  3. Bandas de resistencia: Cr15Ni60 se utiliza en cajas de resistencia de alta calidad para bandas de resistencia

  4. Fuegos industriales: La aleación se utiliza ampliamente en hornos industriales como elementos de calefacción eléctrica debido a su excelente resistencia a la oxidación y resistencia a altas temperaturas

  5. Equipo de tratamiento térmico: Cr15Ni60 se utiliza en la fabricación de revestimientos de hornos de alta temperatura y tubos de protección de termopares en equipos de tratamiento térmico,garantizar la precisión y la coherencia en el proceso de tratamiento térmico

  6. Industria aeroespacial: En el campo aeroespacial, el Cr15Ni60 se utiliza para componentes de alta temperatura como turbinas de gas y motores a reacción,que proporciona una protección fiable debido a su resistencia a la oxidación a altas temperaturas y resistencia mecánica

  7. Las demás: La aleación también se utiliza en la fabricación de diversos tipos de resistencias, especialmente en aplicaciones que requieren una alta estabilidad y una larga vida útil, como instrumentos de precisión y equipos eléctricos



Datos técnicos de los cables



Es el dia. Superficie de la sección transversal (mm2) Peso/metro (g/m) Resistencia/Metro a 20 °C (Ω/m) Es el dia. Superficie de la sección transversal (mm2) Peso/metro (g/m) Resistencia/Metro a 20 °C (Ω/m)
0.018 0.000255 0.002117 Las demás 0.25 0.04909 0.4074 20.88-23. ¿Qué quieres decir?54
0.020 0.000314 0.002606 Las demás 0.28 0.06158 0.5111 16.64-18. ¿Qué quieres decir?76
0.022 0.000380 0.003154 2440 a 3100 0.30 0.07069 0.5867 14.49-16. ¿Qué quieres decir?35
0.025 0.000491 0.004075 1880 a 2400 años 0.32 0.07548 0.6265 12.74-14. ¿Qué quieres decir?36
0.028 0.000616 0.005113 1530 a 1870 0.33 0.08553 0.7099 12.20-13. ¿Qué quieres decir?40
0.030 0.000707 0.005868 1338 a 1696 0.38 0.1134 0.9412 9.13 a 10.09
0.032 0.000804 0.006673 1180 a 1440 0.40 0.1257 1.0433 8.24 a 9.108
0.035 0.000962 0.007985 Las demás: 0.41 0.132 1.0956 7.68-8.89
0.040 0.001257 0.01043 780.7-954. ¿Qué quieres decir?1 0.45 0.159 1.3197 6.51-7. ¿Qué quieres decir?196
0.045 0.00159 0.0132 594 a 726 0.50 0.1963 1.6293 5.273-5. ¿Qué quieres decir?829
0.050 0.001963 0.01629 499.6-610. ¿Qué quieres decir?6 0.55 0.2376 1.9721 4.518-4. ¿Qué quieres decir?994
0.055 0.00238 0.01975 407-477 0.60 0.2827 2.3464 3.797-4. ¿Qué quieres decir?197
0.063 0.00312 0.02590 321.41-377. ¿Qué quieres decir?31 0.65 0.3318 2.7539 3.235-3. ¿Qué quieres decir?575
0.070 0.00385 0.03196 260.5-305. ¿Qué quieres decir?9 0.70 0.3848 3.1938 2.789-3. ¿Qué quieres decir?083
0.080 0.005027 0.04172 199.5-234. ¿Qué quieres decir?1 0.75 0.4418 3.6669 2.43 y 2.686
0.090 0.006362 0.0528 157.6-185. ¿Qué quieres decir?0 0.80 0.5027 4.1724 2.136-2. ¿Qué quieres decir?36
0.100 0.007854 0.0652 127.7-149. ¿Qué quieres decir?9 0.85 0.5674 4.7094 1.891-2. ¿Qué quieres decir?091
0.110 0.009852 0.08177 105.5-123. ¿Qué quieres decir?9 0.90 0.6362 5.2805 1.687-1. ¿Qué quieres decir?865
0.120 0.01227 0.1018 88.67-104. ¿Qué quieres decir?1 0.95 0.7088 5.883 1.46 y 1.62
0.140 0.01539 0.1277 65.85-75. ¿Qué quieres decir?77 1.00 0.7854 6.5188 1.367-1. ¿Qué quieres decir?511
0.150 0.01767 0.1467 56.75-66. ¿Qué quieres decir?63 1.10 0.9503 7.8875 1.13 y 1.26
0.160 0.02011 0.01669 50.42-58. ¿Qué quieres decir?00 1.12 0.9852 8.1772 1.05-1.17
0.170 0.022700 0.1884 44.18-51. ¿Qué quieres decir?86 1.18 1.0936 9.0769 0.95 y uno.05
0.180 0.02545 0.2112 40Un.26-45.40 1.20 1.313 10.8979 0.79 a 0.87
0.190 0.02835 0.2353 35.37-41. ¿Qué quieres decir?53 1.30 1.327 11.0141 0.78 a 0.86
0.200 0.03142 0.2608 32.62-36. ¿Qué quieres decir?78 1.40 1.539 12.7737 0.70 a 0.77
0.212 0.035300 0.2930 28.41 a 33.35 1.50 1.767 14.6661 0.60 a 0.67
0.220 0.03801 0.3155 26.65-30. ¿Qué quieres decir?39 1.60 2.011 16.8924 0.52 a 0.58





La tolerancia o el diámetro de los cables



Cables ¿Qué es eso? Las normas de seguridad
0.018-0. ¿Qué quieres decir?025 ± 0001
0.028-0.035 ± 00015
0.040-0. ¿Qué quieres decir?055 ± 0002
0.070 ± 00025
0.08-0. ¿Qué quieres decir?10 ± 0003
0.11 a 0.14 ± 0004
0.16 a 0.20 ± 0005
0.22 a 0.25 ± 0006
0.28 a 0.30 ± 0007
0.32 a 0.40 ± 001
0.41 y 0.50 ± 0015
0.55 a 0.80 +0.02/-0. Eso es todo.03
0.85 y uno.00 +0.02/-0. Eso es todo.03
1.10 y uno.50 ± 003
Nota:puede producirse una especificación especial a petición del cliente.



Datos técnicos de la cinta



espesor × ancho ((mm) Resistencia/méter ((20 °C) (Ω/m) Área de superficie/ohm (20°C) (cm)2/Ω) Peso/metro (g/m) Área de superficie/metro (cm)2/m)
0.09x2.5 5.27 9.84 1.72 51.8
0.08 por 0.2 74 0.0756 0.122 5.6
0.08 por 0.3 49.4 0.154 0.183 7.6
0.08 por 0.4 37 0.259 0.244 9.6
0.08 por 0.5 29.6 0.392 0.305 11.6
0.08 por 0.6 24.7 0.551 0.367 13.6
0.08 por 0.7 21.2 0.737 0.428 15.6
0.08 por 0.8 18.5 0.951 0.489 17.6
0.08 por 0.9 16.5 1.19 0.55 19.6
0.08 por 1.0 14.8 1.46 0.611 21.6
0.08 por 1.2 12.3 2.07 0.733 25.6
0.08 por 1.5 9.87 3.2 0.916 31.6
0.08 por 1.8 8.23 4.57 1.1 37.6
0.08 por 2.0 7.4 5.62 1.22 41.6
0.07 por 0.2 84.6 0.0638 0.107 5.4
0.07 por 0.3 56.4 0.131 0.16 7.4
0.07 por 0.4 42.3 0.222 0.214 9.4
0.07 por 0.5 33.9 0.337 0.267 11.4
0.07 por 0.6 28.2 0.475 0.321 13.4
0.07 por 0.7 24.2 0.637 0.374 15.4
0.07 por 0.8 21.2 0.822 0.428 17.4
0.07 por 0.9 18.8 1.03 0.481 19.4
0.07 por 1.0 16.9 1.26 0.535 21.4
0.07 por 1.2 14.1 1.8 0.641 25.4
0.07 por 1.5 11.3 2.78 0.802 31.4
0.06 por 0.2 98.7 0.0527 0.0916 5.2
0.06 por 0.3 65.8 0.109 0.137 7.2
0.06 por 0.4 49.4 0.186 0.183 9.2
0.06 por 0.5 39.5 0.284 0.229 11.2
0.06 por 0.6 32.9 0.401 0.275 13.2
0.06 por 0.7 28.2 0.539 0.321 15.2
0.06 por 0.8 24.7 0.697 0.367 17.5
0.06 por 0.9 21.9 0.875 0.412 19.2
0.06x1.0 19.7 1.07 0.458 21.2
0.06x1.2 16.5 1.53 0.55 25.2
0.05 por 0.2 118 0.0422 0.0764 5.00
0.05 por 0.3 79 0.0886 0.115 7.00
0.05 por 0.4 59.2 0.152 0.153 9.00
0.05 por 0.5 47.4 0.232 0.191 11.00
0.05 por 0.6 39.5 0.329 0.229 13.00
0.05 por 0.7 33.9 0.443 0.267 15.0
0.05 por 0.8 29.6 0.574 0.305 17.0
0.05 por 0.9 16.3 0.722 0.344 19.0
0.05 por 1.0 23.7 0.886 0.382 21.0
La cinta se enrolla por el alambre, el área real de la sección transversal de la cinta es un 8% menor que la calculada por el rectángulo.

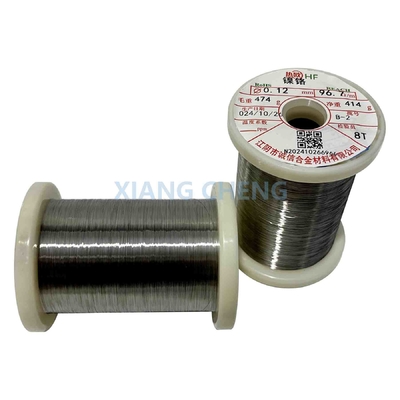

Materiales esenciales para las industrias metalúrgicas 0Materiales esenciales para las industrias metalúrgicas 1Materiales esenciales para las industrias metalúrgicas 2
